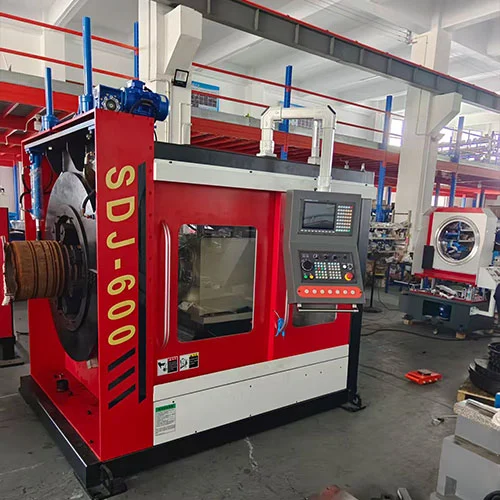

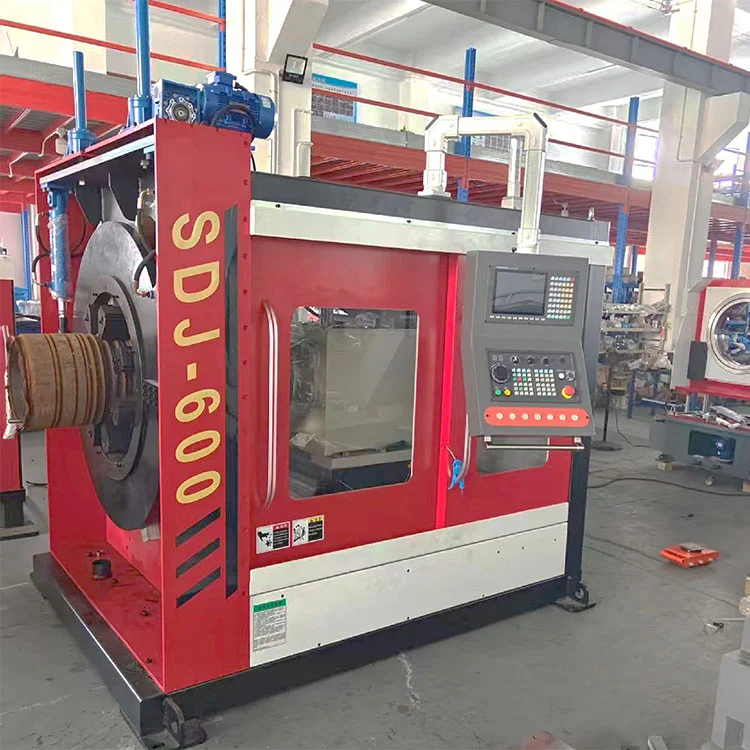

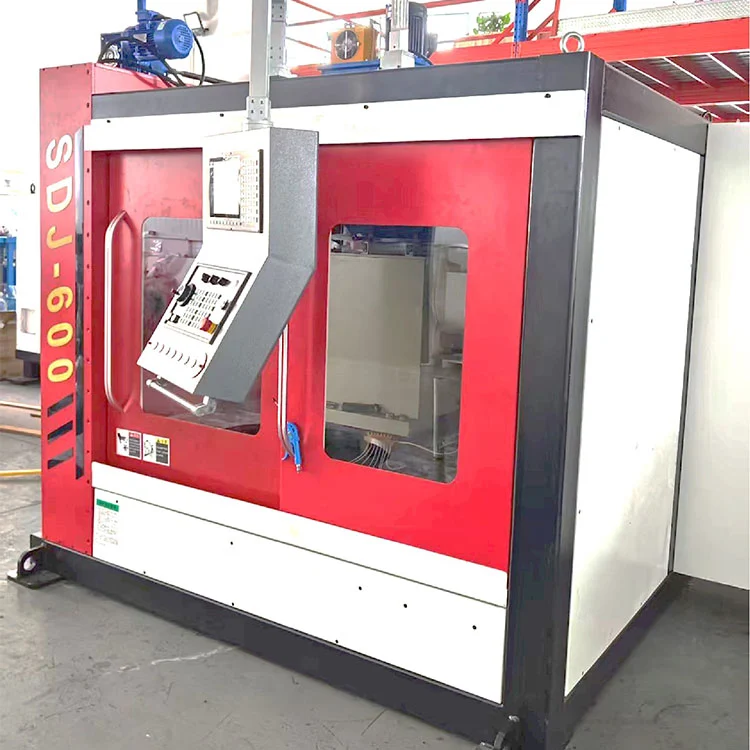

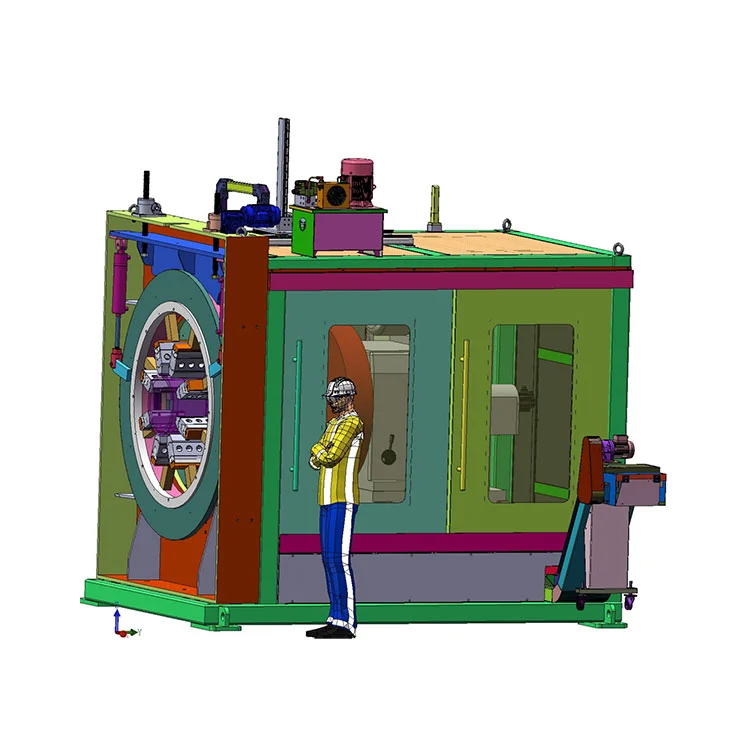

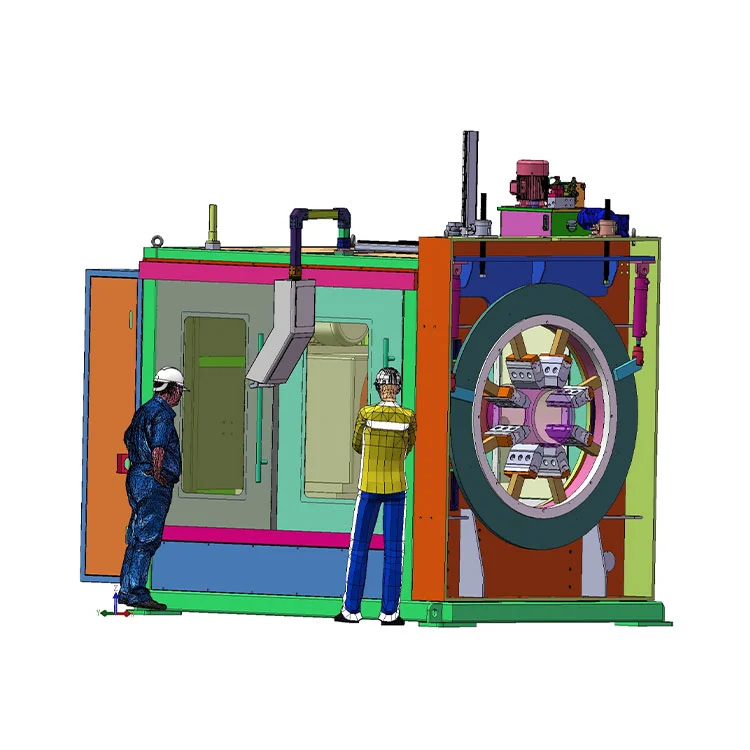

Machine à chanfreiner les faces d'extrémité CNC

Xianjin Pipeline, un fournisseur professionnel d'équipements de traitement de tuyaux en Chine, a développé cette machine de chanfreinage d'extrémité CNC grâce à des années d'études de marché. Doté d'un moteur à fréquence variable de 380 V et d'un panneau de commande convivial, il offre une coupe haute efficacité avec des résultats sans bavures et sans distorsion. La découpe et le biseautage peuvent être terminés en une seule opération. Il est largement utilisé pour le traitement des tuyaux dans les industries pétrolière, pétrochimique, pharmaceutique, métallurgique, de traitement de l'eau, de construction navale, d'énergie et autres.

envoyer une demande

Description du produit

La chanfreineuse CNC est une unité de traitement de tubes de précision et à grande vitesse. Il est doté de notre système de serrage rotatif à came développé en interne et de notre processus de coupe rotatif innovant, associés à un système de contrôle convivial. Supérieur aux équipements alternatifs, ce modèle excelle en termes de haute efficacité, d’économie d’énergie, de respect de l’environnement et de facilité d’utilisation. Il est particulièrement idéal pour les matériaux difficiles à usiner commeacier inoxydable et acier à haute résistance.

Caractéristiques du produit

1. Traitement intégré avec des coupes de haute qualité

La machine de découpe et de chanfreinage tout-en-un adopte la découpe rotative à froid. Les coupes sont sans bavures et sans distorsion avec des extrémités parfaitement perpendiculaires prêtes pour le soudage direct. Différents angles de biseau peuvent être obtenus en changeant les couteaux pour une efficacité de traitement élevée.

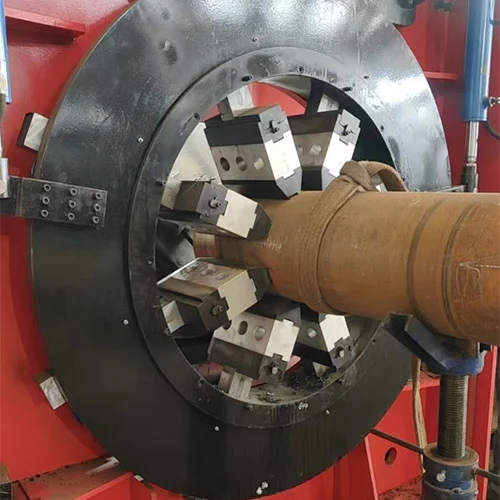

2. Serrage stable pour plusieurs tailles de tuyaux

Le système de serrage rotatif à came développé en interne empêche la déformation des tuyaux via un serrage circonférentiel multipoint. L'unité principale relevable permet un réglage flexible de la hauteur centrale pour s'adapter à différents diamètres de tuyaux.

3. Large compatibilité matérielle et large application

Fonctionne pouracier au carbone, acier inoxydable et acier allié, particulièrement adapté aux matériaux difficiles à usiner tels que l'acier inoxydable et l'acier à haute résistance. Elle effectue la coupe et le chanfreinage d'extrémités et de tubes intermédiaires pour les industries pétrolière, pharmaceutique, de la construction navale, de l'énergie et autres.

4. Opération facile, économie d'énergie et économie de travail

La chanfreineuse CNC équipée d'un moteur à fréquence variable et d'un panneau de commande convivial pour une utilisation simple. Il réduit l’intensité et les coûts de main-d’œuvre, en respectant les concepts de faible émission de carbone et de protection de l’environnement.

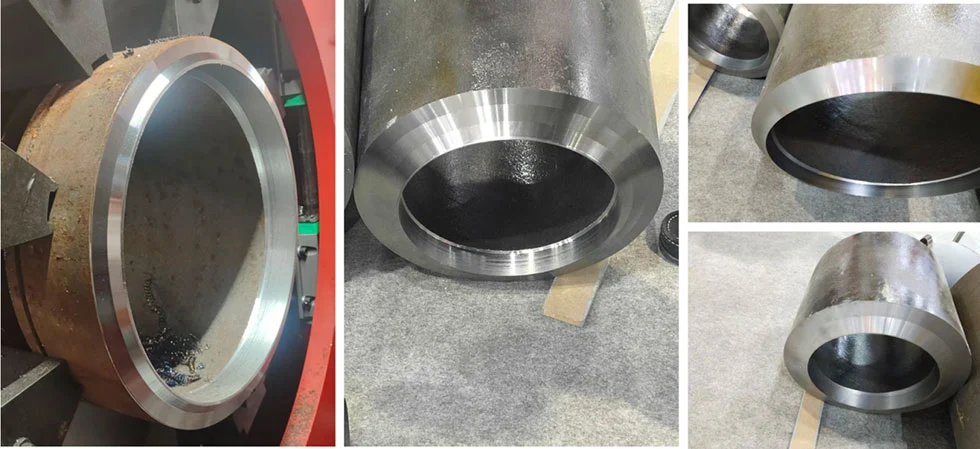

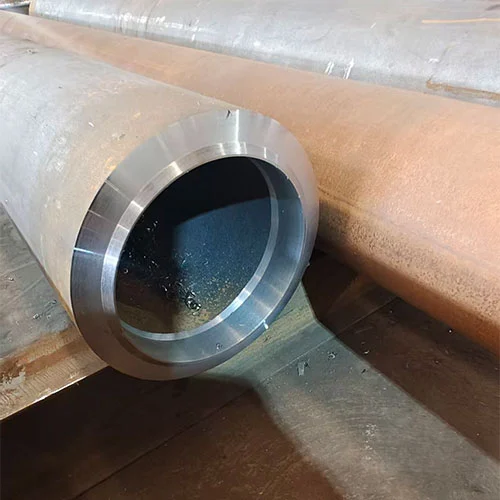

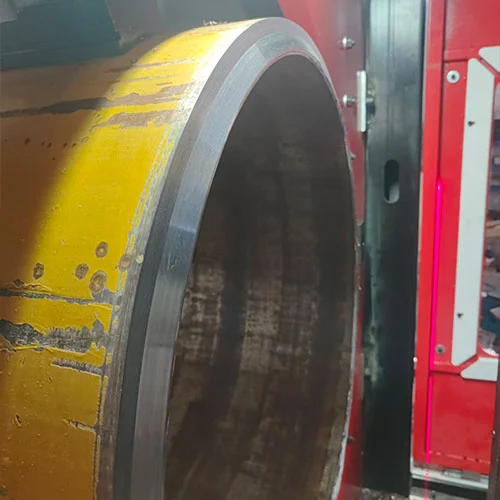

Effet biseauté des tuyaux

CNC end face beveling machine

Mode de traitement de la machine à chanfreiner

CNC end face beveling machine

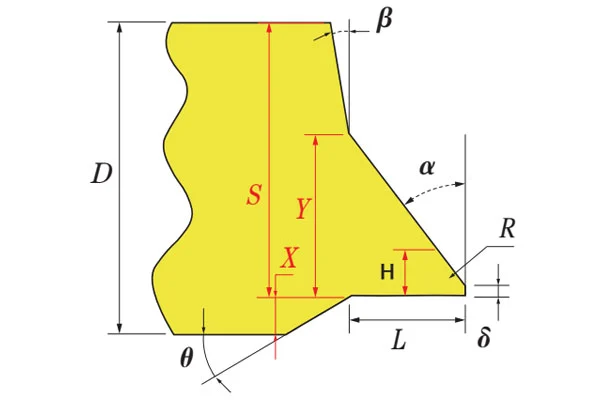

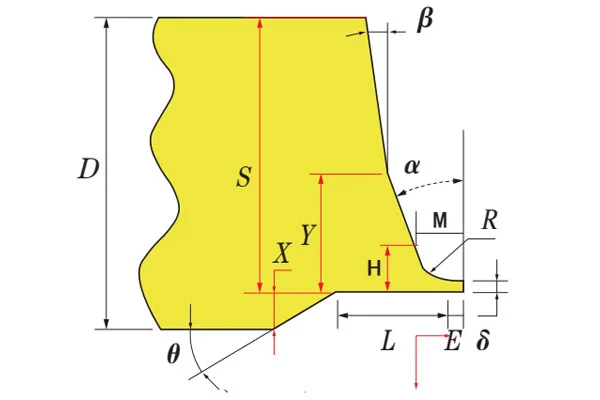

Biseau de type UV

CNC end face beveling machine

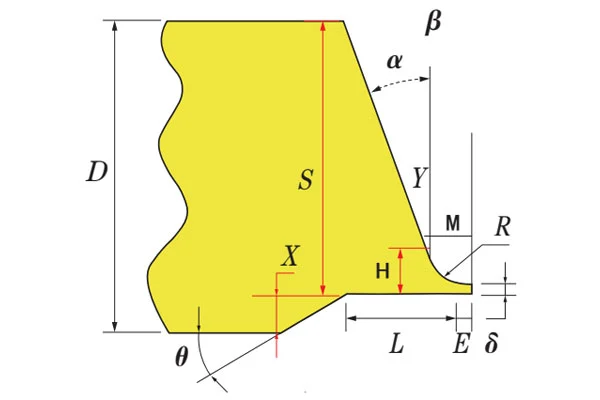

Biseau de type U

CNC end face beveling machine

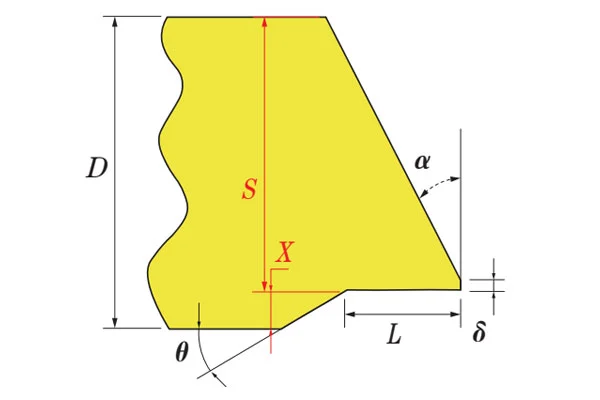

Biseau de type V

CNC end face beveling machine

Biseau en double V

D'autres types de biseau peuvent être personnalisés sur demande.

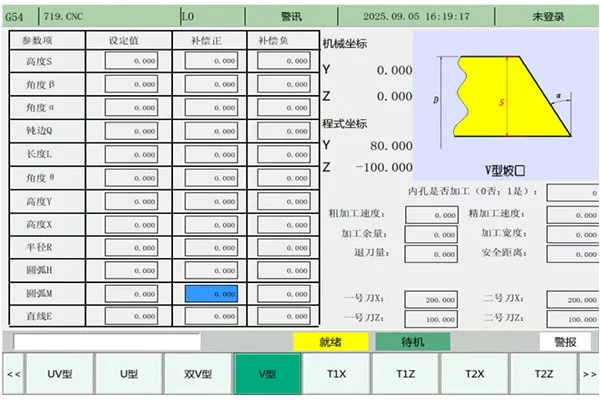

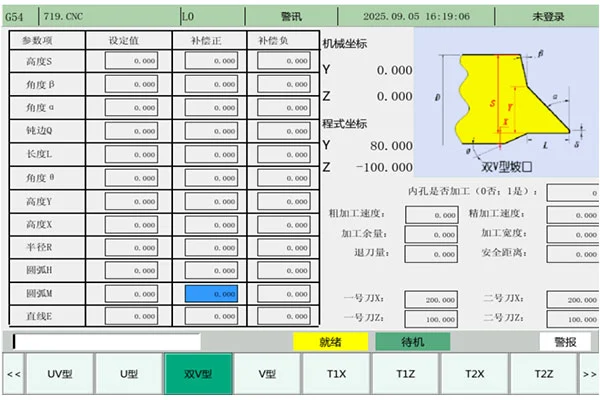

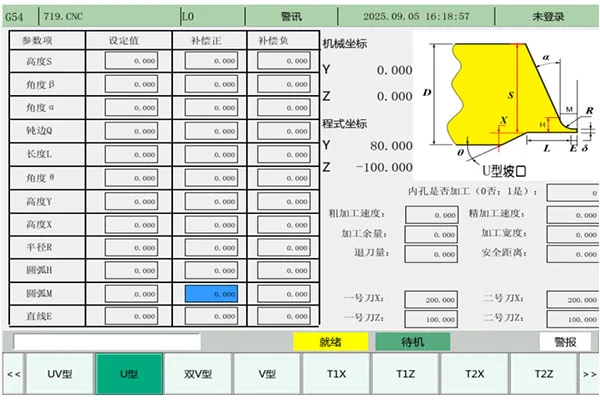

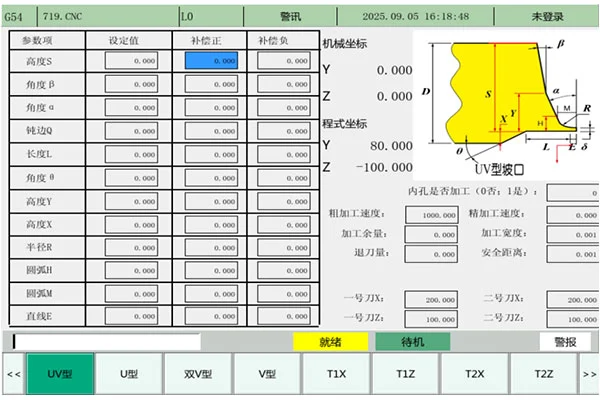

Interface d'opération de contrôle de machine à chanfreiner

CNC end face beveling machine

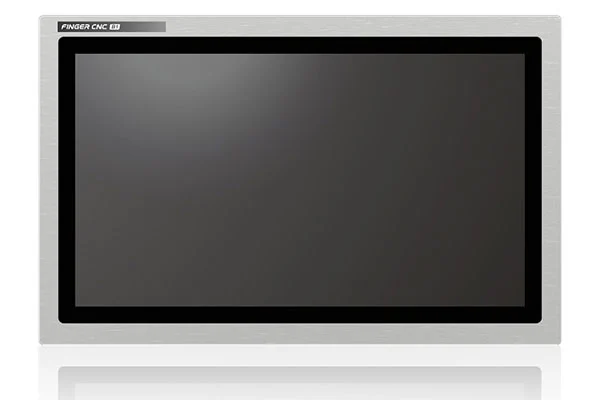

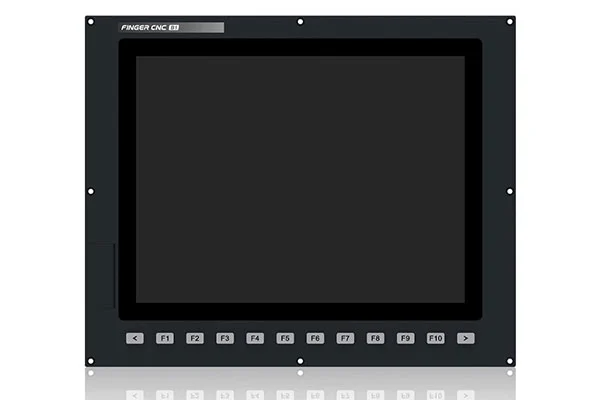

Système de contrôle de la machine à chanfreiner

CNC end face beveling machine

Présentation du produit
1. La machine à chanfreiner les faces d'extrémité CNC équipée d'un écran d'affichage LCD haute définition
2. Définissez les paramètres pour collecter des données variables, enregistrées dans la mémoire système ou sur la carte SD. Les données peuvent également être stockées, analysées et vérifiées via Ethernet ou USB.
3. Contrôle de bus EtherCAT/MIII pour des performances supérieures en temps réel et une maintenance facile.
4. Compatible IoT pour un accès aux données de traitement en temps réel et une gestion pratique.
5. Modules logiciels d'application extensibles ; ajoutez les modules de plug-in requis en fonction des besoins du client.
6. 2 Go de RAM + 8 Go de stockage pour une excellente vitesse d'exécution.
7. Construit autour d'une haute précision, d'un rendement élevé et d'une grande flexibilité, le produit offre des performances exceptionnelles pour diverses applications.

CNC end face beveling machine

Présentation du produit
1. Interface d'entrée : reçoit les signaux du clavier, des capteurs et des programmes CN. Prend en charge USB, port série et Ethernet pour la connexion multi-appareils et la transmission de données.
2. Interface de sortie : envoie des signaux de commande aux moteurs, aux électrovannes et aux indicateurs pour contrôler le mouvement et l'état de la machine. Le format du signal correspond aux actionneurs pour une exécution fiable.
3. Unité d'affichage : écran LCD/tactile pour l'IHM, les programmes NC, les paramètres, l'état de la machine et l'affichage des alarmes pour une utilisation et une surveillance faciles.
4. Communication : se connecte à l'ordinateur hôte pour la surveillance à distance, le transfert de programme et la mise à niveau du système ; prend en charge la mise en réseau filaire multi-appareils pour la collaboration et la gestion centralisée.
5. Un processeur multicœur avancé et une plate-forme de superinformatique offrent un fonctionnement ultra fluide.
6. Le stockage de 2 Go garantit une exécution stable du programme pour diverses tâches.
7. Conception hautement anti-interférence, a réussi le test EFT 4,5KV et la certification CE.

Paramètres techniques

Paramètres techniques de la machine à chanfreiner les faces d'extrémité CNC

Modèle	SDJ-400	SDJ-600	SDJ-800	SDJ-1200	SDJ-1500
Gamme d'usinage	Φ30-Φ457	Φ80-Φ630	Φ200-Φ830	Φ300-Φ1200	Φ500-Φ1500
Épaisseur de paroi usinable	3-100mm	3-120mm	3-150mm	3-200mm	3-200mm
Types de biseau	Types V, Double‑V, U, UV, I, etc. (d'autres formes de biseau sont facultatives)
Méthode de serrage	Serrage hydraulique multi-mors (préhension synchrone à 8 mors)
Système de contrôle	Yida, Taiwan (d'autres systèmes de contrôle sont facultatifs)
Matériaux de pièce à usiner appropriés	Acier au carbone, acier allié, acier inoxydable, acier basse température, etc.
Puissance du moteur principal	4KW	7,5 kW	7,5 kW	18,5 kW	4KW
Vitesse d'alimentation	Servocommandé (réglable)
Puissance du servomoteur de l'axe X	2,3 kW
Puissance du servomoteur de l'axe Y	2,3 kW
Classe de protection de l'unité principale	Protection de cadre intégrée
Type d'élimination des copeaux	Système d'évacuation des copeaux de la plaque de chaîne arrière (de série)
Puissance du moteur hydraulique	2,2 / 5 (facultatif)
Méthode de verrouillage de l'axe haut/bas/gauche/droite	Manuel / Automatique (en option)
Taille de l'écran	15 pouces, 19 pouces (en option)
Éclairage de l'unité principale	Disponible (éclairage ROUGE)
Précision du repositionnement sur l'axe X	±0,1
Précision de repositionnement de l'axe Y	±0,1
Mode de transmission du moteur principal	Courroie trapézoïdale robuste
Profondeur d'alésage	≤150 mm (porte-outil standard : 100)
Vitesse de la broche et de la tête de coupe	20 à 200 tr/min (régulation de vitesse en continu, contrôle de vitesse à fréquence variable de broche)
Type d'outil	Plaquettes CN standards
Type de porte-outil	Outil de tournage à double tête (un outil pour le chanfreinage externe et interne)
Type d'unité principale	Cadre en fonte intégré
Dimensions hors tout
Poids de l'équipement

Pourquoi nous choisir

Pipeline de Xianjin	CONTRE	Concurrents nationaux
Serrage multi-mors à centrage automatique, haute précision	Mode de serrage	Serrage de type V : mauvaise précision de positionnement répété, déformation du serrage des tuyaux à paroi mince
Avance/rétraction du couteau arrière servo-entraîné ; Efficacité 12 fois supérieure à celle de ses homologues nationaux, performances stables	Mécanisme d'alimentation	Moteur monté à l'avant : rétraction lente, faible rendement ; taux de défaillance élevé de la bague collectrice arrière
Mécanisme d'alimentation de poste d'outil avec rail dur, précision±0,1mm	Mécanisme d'alimentation	Certaines marques : construction à rail linéaire, précision 0,5 à 2 mm
Enceinte de sécurité complète pour machine	Garde de sécurité	Protection partielle sur la face avant : projections de copeaux métalliques
Changement de vitesse + contrôle de vitesse VFD de broche, sortie de couple élevée	Boîtier de broche	Broche VFD uniquement : couple insuffisant lors de l'usinage à basse vitesse
2,3 kWmoteur d'alimentation haute puissance, double efficacité de traitement par rapport à ses homologues nationaux	Mécanisme d'alimentation	Moteur avant de faible puissance, faible régime de ralenti
Engrenages rectifiés à l'intérieur du carter d'engrenages	Boîtier de broche	Engrenages taillées sur certains appareils : niveau sonore élevé
Corps principal moulé d'une seule pièce, rails durs de série complète, rigidité supérieure	Corps principal	Rails linéaires adoptés par certains fabricants

En résumé, cette chanfreineuse CNC offre une efficacité globale 12 fois supérieure et une précision d'usinage 5 à 10 fois supérieure à celle de ses homologues. Sa capacité de serrage en épaisseur de paroi est parfaitement adaptée à l’usinage de tubes.

Solution

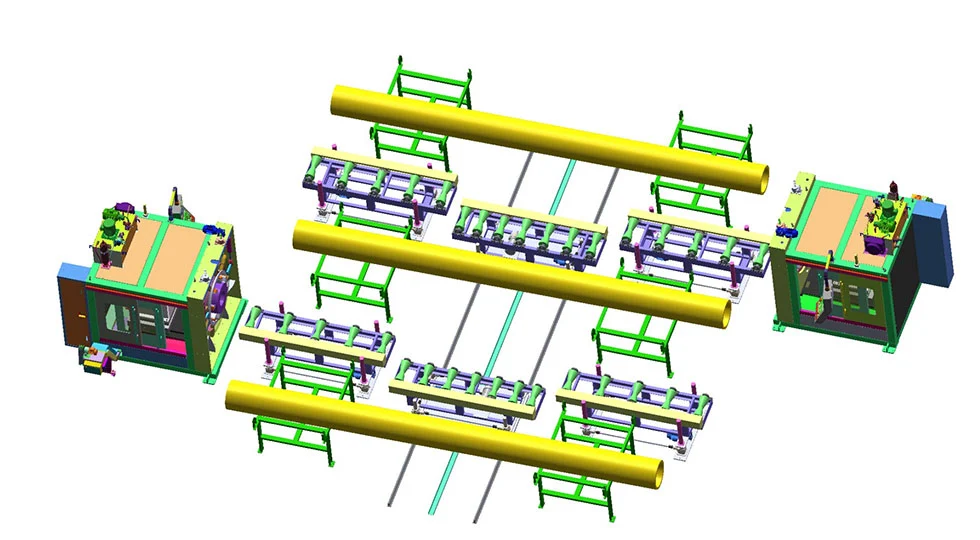

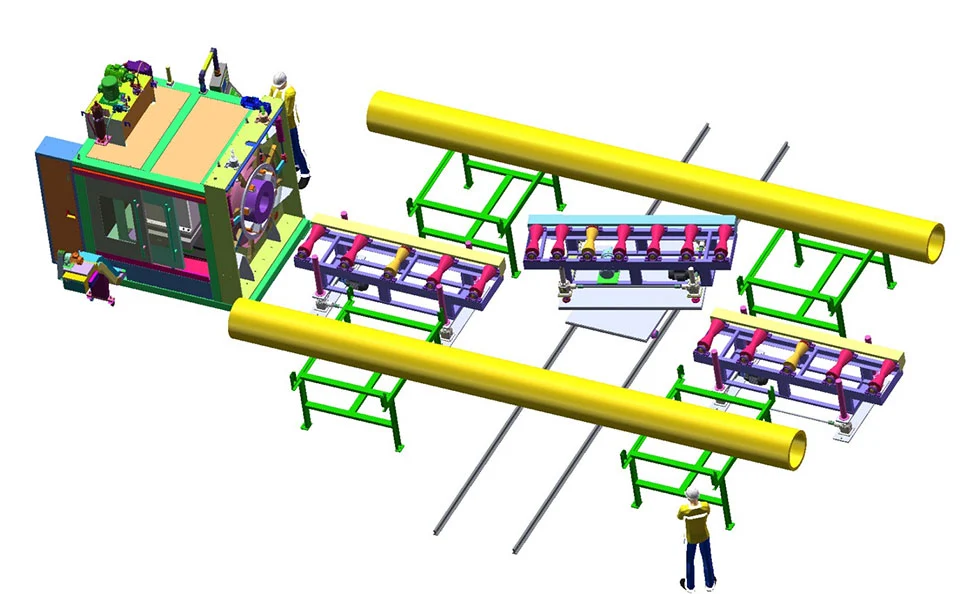

1. Schéma de sélection de disposition globale 1 pour la machine à chanfreiner les faces d'extrémité CNC

CNC end face beveling machine

● Matériau des rouleaux : acier au carbone avec revêtement en polyuréthane haute résistance, rouleaux de type V
● Longueur de ligne :6 à 12 m(longueur personnalisable)
● Mode de transport : transport électrique
● Vitesse de transport :2 à 20 m/min
● Régulation de vitesse : contrôle de vitesse continu à fréquence variable
● Système de contrôle : télécommande sans fil
● Système de levage : 4 à 6 élévateurs électriques synchronisés. Réglage électrique de l'élévation du centre du tuyau pour s'adapter au traitement de chanfreinage des tuyaux de différents diamètres.
● Chariot à déplacement transversal : mouvement transversal, permet une production rationalisée en coordination avec les racks de matériaux.

2. Schéma de sélection de disposition globale 2 pour la machine à chanfreiner les faces d'extrémité CNC

CNC end face beveling machine

● Matériau des rouleaux : acier au carbone avec revêtement en polyuréthane haute résistance, rouleaux de type V
● Longueur de ligne :6 à 12 m(longueur personnalisable)
● Mode de transport : transport électrique
● Vitesse de transport :2 à 20 m/min
● Régulation de vitesse : contrôle de vitesse continu à fréquence variable
● Système de contrôle : télécommande sans fil
● Système de levage : 4 à 6 élévateurs électriques synchronisés, permettant le réglage électrique de l'élévation du centre du tuyau pour le chanfreinage de tuyaux de différents diamètres
● Tournage automatique : capable de répondre aux exigences de biseautage pour les deux extrémités des tuyaux

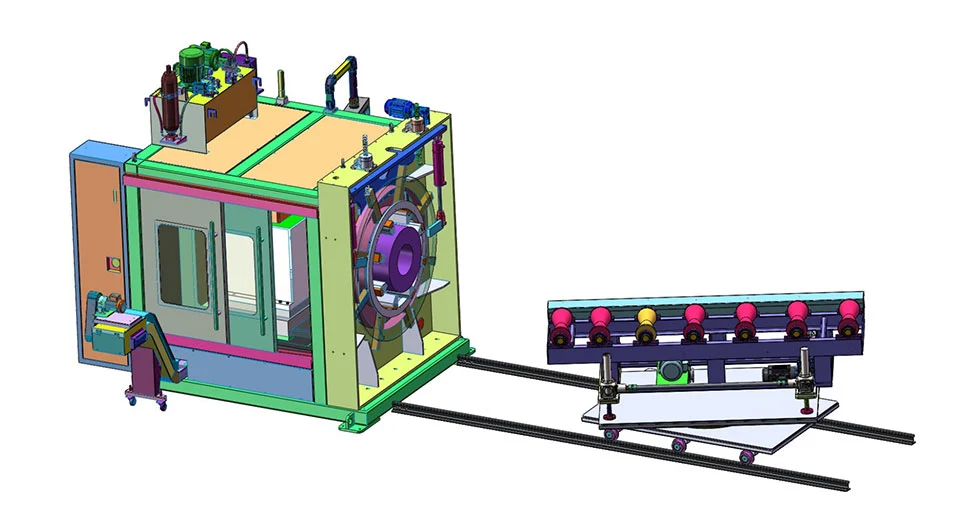

3. Schéma de sélection de disposition globale 3 pour la machine à chanfreiner les faces d'extrémité CNC

CNC end face beveling machine

Matériau du rouleau dian : acier au carbone avec revêtement de surface en polyuréthane haute résistance, rouleau à rainure en V
● Longueur de ligne :3 mètres(longueur personnalisable), hors rail inférieur
● Mode de transport : transport électrique
● Vitesse de transport :2 à 20 M/min
● Régulation de la vitesse : contrôle de la vitesse par conversion de fréquence en continu
● Système de contrôle : télécommande sans fil
● Système de levage : 4 à 6 élévateurs électriques synchronisés. Réglage électrique de l'élévation du centre du tuyau pour s'adapter au traitement de chanfreinage des tuyaux de différents diamètres.
● Rotation automatique des tuyaux : prend en charge le biseautage aux deux extrémités du tuyau.

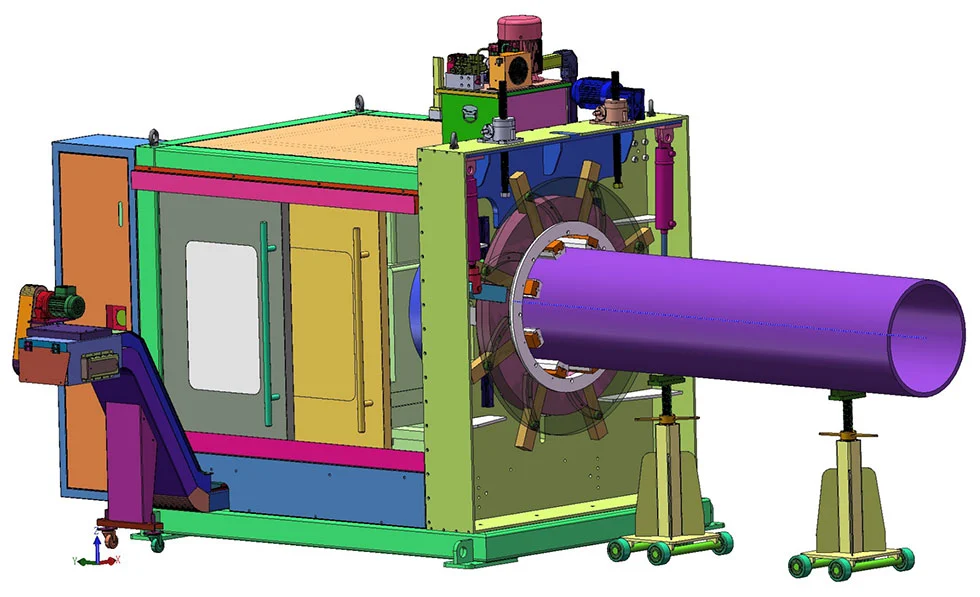

4. Schéma de sélection de disposition globale 4 pour la machine à chanfreiner les faces d'extrémité CNC

CNC end face beveling machine

● Ajustez manuellement la hauteur du support pour l'aligner avec le centre de la machine principale.
● Déplacez manuellement la position du tuyau d'acier de support vers l'avant et vers l'arrière.

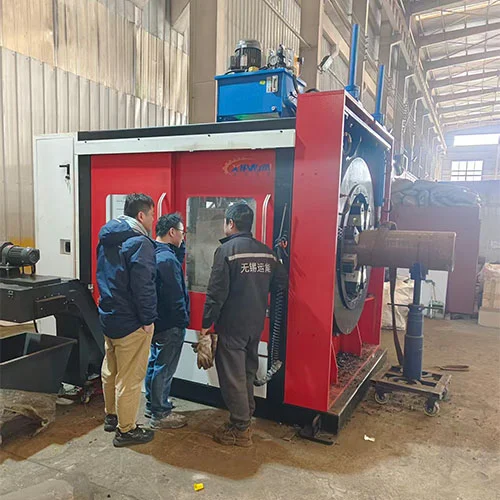

Cas d'application sur le terrain

CNC end face beveling machine

FAQ

Q1 : Quelles sont les configurations de base de la machine à chanfreiner ?

R : La chanfreineuse CNC est dotée de notre système de serrage rotatif à came développé en interne, d'une technologie de coupe rotative innovante,Moteur VFD 380 V, panneau de commande convivial et mécanisme d'alimentation stable. L'unité principale relevable ajuste la hauteur centrale pour différents diamètres de tuyaux.

Q2 : À quels matériaux et industries la machine est-elle applicable ?

R : Elle traite l'acier au carbone, l'acier inoxydable et l'acier allié, en particulier l'acier à haute résistance difficile à usiner. Largement utilisé dans les secteurs du pétrole, de la pétrochimie, de la bière et des produits laitiers, de l'industrie pharmaceutique, de la métallurgie, du traitement de l'eau, de la construction navale et de la production d'électricité.

Q3 : Qu’en est-il de ses performances de traitement et de sa qualité de coupe ?

R : Capacité de coupe et efficacité élevées. Il réalise une coupe et un biseautage en une seule étape avec des coupes sans bavures et sans distorsion. Grâce à la découpe rotative à froid, les lames coupent autour de la circonférence extérieure du tuyau pour obtenir des faces d'extrémité 100 % perpendiculaires.

Q4 : Quelle est sa plage de traitement et sa capacité d’épaisseur de paroi ?

R : Diamètre du tuyau :Φ30-Φ1500; épaisseur de paroi :3 à 200 mm. La large plage de travail répond aux exigences de coupe et de chanfreinage de tuyaux pour diverses industries.
