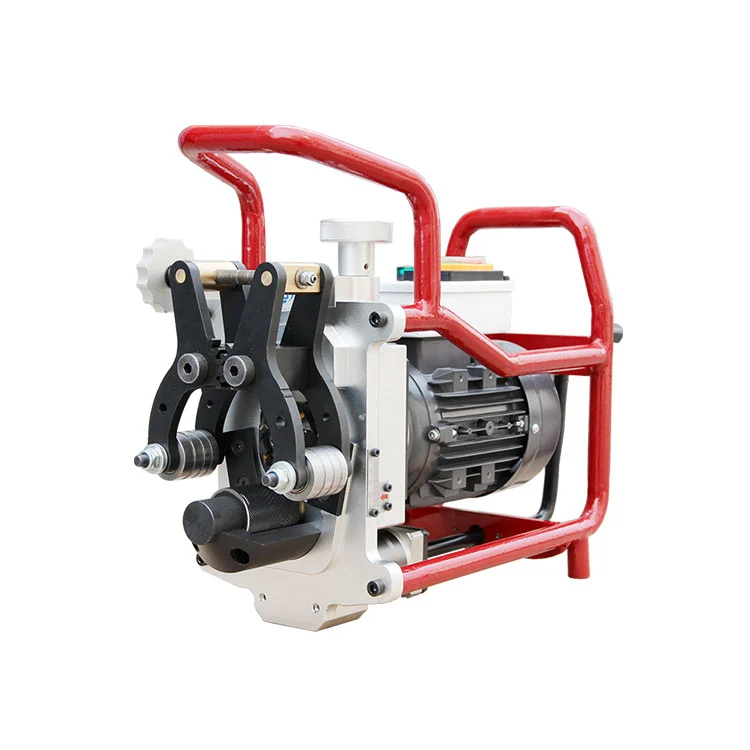

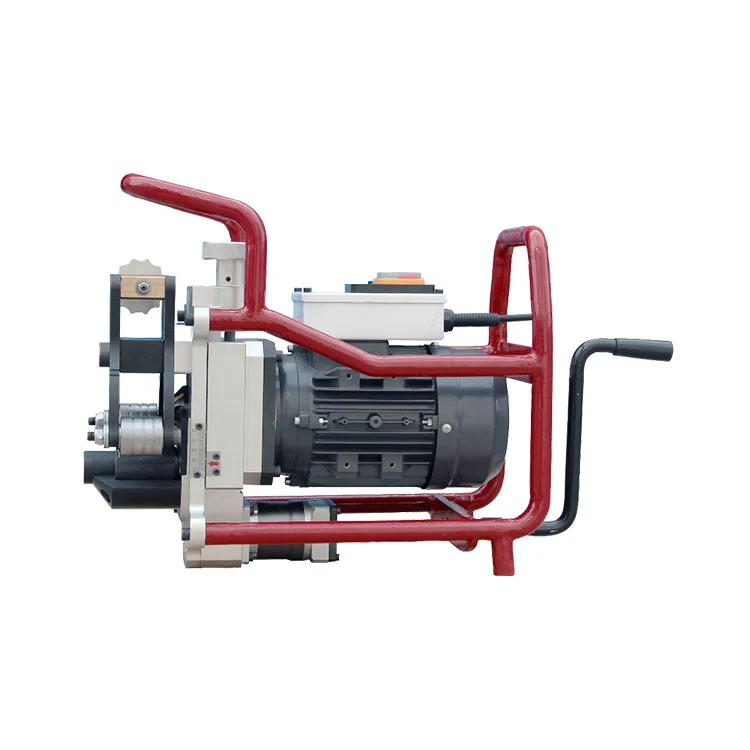

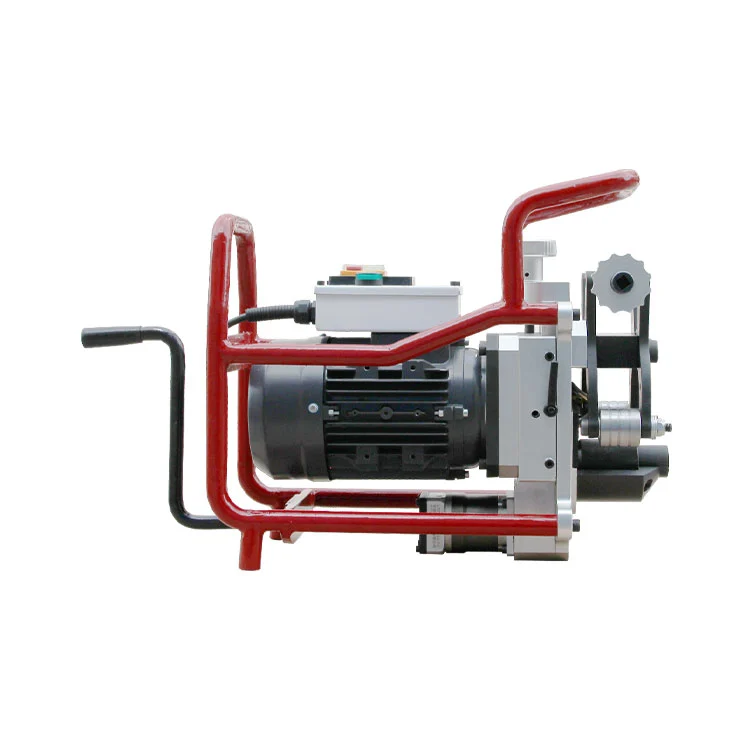

Machine à chanfreiner manuelle pleine grandeur

Développée par Xianjin, la chanfreineuse manuelle pleine grandeur est une chanfreineuse portable compacte. Il gère les tuyaux de114mmdiamètre sans limite maximale, offre une profondeur de biseau maximale de15mm, et fonctionne sur des plaques jusqu'à15mmépais. Équipé de quatre lames à pointe remplaçable de haute précision, il crée avec précision30°, 37,5° et 45°biseaux pour une qualité d’usinage supérieure.

Caractéristiques du produit

Installation et fonctionnement rapides et faciles

Conception à montage rapide avec un fonctionnement convivial. Adoptant un usinage de type fraisage, la machine à chanfreiner manuelle pleine grandeur maintient intact le matériau de base des extrémités des tuyaux et produit un minimum de copeaux de fer, constituant ainsi une alternative aux méthodes de chanfreinage conventionnelles.

Large application et forte compatibilité

Diamètre minimum du tuyau applicable :114mm, sans limite supérieure pour le diamètre maximum. La profondeur maximale du biseau atteint15mm; il peut également traiter des plaques jusqu'à15mmépais. Compatible avec l'acier inoxydable, l'acier au carbone, l'acier allié et d'autres matériaux. Largement utilisé dans les industries pétrochimiques, énergétiques, de la construction navale, des boissons, des produits laitiers, pharmaceutiques et autres.

Fonctionnement rentable et faible coût de maintenance

Équipé d'outils de coupe standards disponibles dans le commerce. Les pièces de rechange sont faciles à trouver, ce qui réduit efficacement les coûts d'exploitation globaux.

Usinage performant et efficace

Offre une efficacité de traitement exceptionnelle. Biseautage pour219 × 8 mmles tuyaux peuvent être finis dans1 minute, répondant efficacement aux exigences de préparation du chanfrein avant soudage.

Paramètres techniques

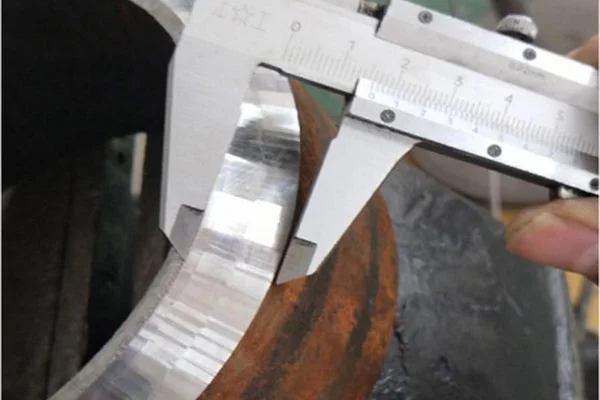

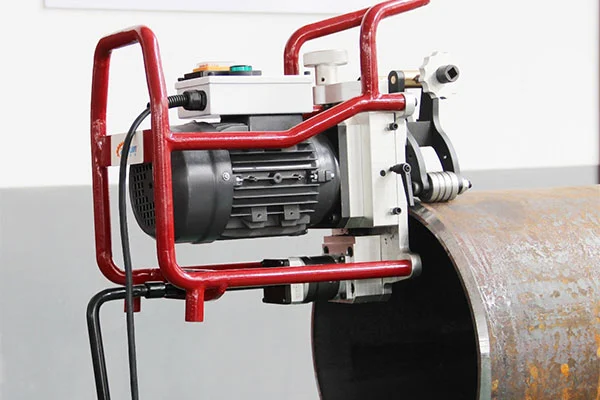

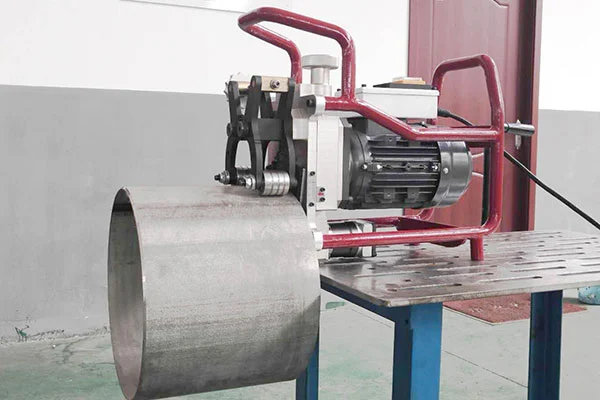

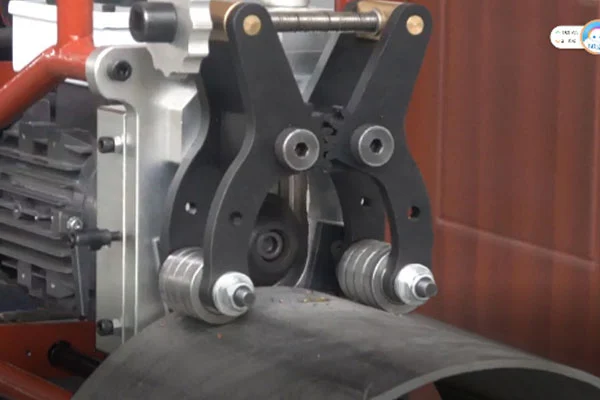

Cas d'utilisation sur site

FAQ

Q1 : Quels sont les principaux avantages de la machine à chanfreiner ?

R : La machine à chanfreiner manuelle pleine grandeur est compacte et portable pour un transport facile, avec un montage et un démontage pratiques sur les extrémités des tuyaux. Il ne génère aucune étincelle pendant l'usinage, laisse le matériau de base de l'extrémité du tuyau intact et produit un minimum de copeaux de fer, constituant ainsi une alternative aux processus de chanfreinage traditionnels tels que le meulage. Équipé de quatre lames de haute précision, il offre une excellente qualité de formage de chanfrein et permet un traitement efficace des tuyaux et des plaques.

Q2 : Quelle est l’efficacité de traitement de la machine à chanfreiner ?

R : La machine se caractérise par une installation rapide et un fonctionnement simple. Une fois solidement serré, il réalise un biseautage de haute qualité sur un tuyau en acier standard de 12 pouces en seulement45 secondes, réalisant une préparation rapide du chanfrein avant le soudage.

Q3 : Quelles spécifications de tuyaux et de plaques la machine à chanfreiner peut-elle traiter ?

R : Le diamètre minimum du tuyau pouvant être traité est114mmsans limite de diamètre supérieur. Sa profondeur de biseau maximale est15mmet il peut également traiter des plaques jusqu'à15mmen épaisseur.

Q4 : Quels angles de biseau la machine à chanfreiner prend-elle en charge ?

R : Il adopte des têtes d'outils remplaçables et peut produire avec précision des angles de biseau de30°, 37,5° et 45°, répondant aux exigences d'angle pour diverses procédures de soudage.

Q5 : À quelles industries la machine à chanfreiner est-elle principalement appliquée ?

R : La machine à chanfreiner manuelle pleine grandeur est largement utilisée dans les secteurs des semi-conducteurs, des équipements électroniques, des brasseries, des produits pharmaceutiques, de la biotechnologie, des boissons, des produits laitiers, des récipients sous pression, du pétrole et du gaz, de la chimie, de l'aérospatiale, de la construction navale, de la construction électrique, des chaudières et du traitement de l'eau. C'est un équipement idéal pour le soudage direct après la découpe de tuyaux.

Normes techniques

Cette chanfreineuse manuelle pleine grandeur (conception, fabrication) et ses pièces détachées sont conformes aux dernières versions des normes nationales (GB), des normes industrielles (JB, DL...) et des normes internationales (SI, ANSI, ASME, AWS, API, DIN, ISO), à l'exception des paramètres et exigences techniques spécifiés dans le cahier des charges. Les normes de conception des produits et d’exécution de la fabrication sont les suivantes :

• Code général pour la construction et l'acceptation de l'ingénierie d'installation d'équipements mécaniques GB50231-98

• Lignes directrices pour la conception de sécurité des équipements électriques GB4064-1983

• Sécurité mécanique - Équipements mécaniques et électriques GB 5226.1-2002

• Marquage des conducteurs isolés GB4884-85

• Code d'acceptation de la qualité de construction des structures en acier GB 50205-2002

• Code de conception des structures en acier GB 50017-2003

• La norme de fabrication pour les pipelines de procédé est ASTM B31.3.

• Normes internationales (SI, ANSI, AWS, API, DIN, ISO)
