Comment une machine de découpe en biseau de haute précision peut-elle améliorer la précision du traitement des tuyaux et l'efficacité du soudage

Pour les projets de pipelines industriels où la précision, l'efficacité et la fiabilité de la préparation des soudures sont importantes,Xianjinfournit des solutions avancées de traitement des tuyaux. C'estMachine de découpe en biseau de haute précisioncombine une alimentation CNC de précision, une construction intégrée montée sur patins et une découpe et un chanfreinage simultanés pour aider les fabricants à améliorer la cohérence de la production et à réduire le temps d'installation sur site.

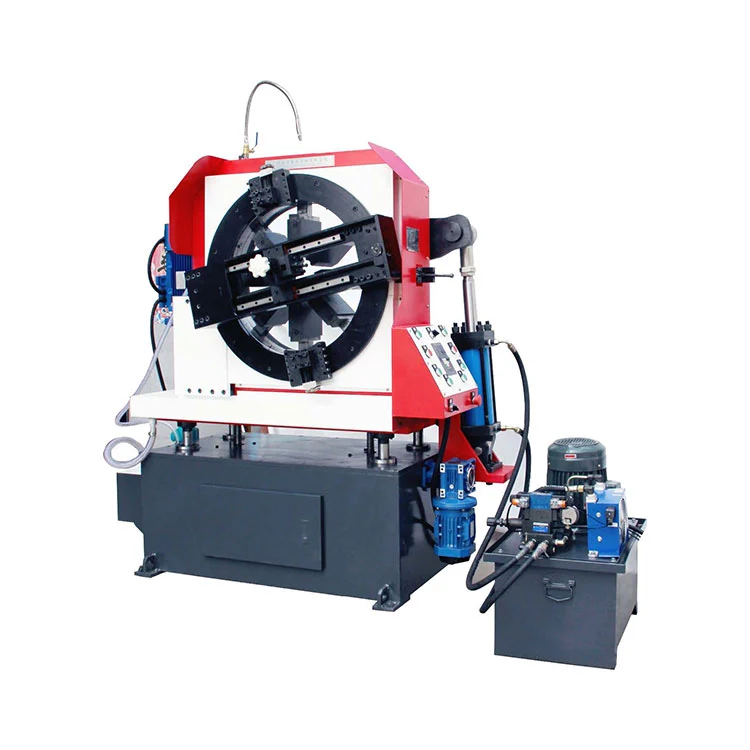

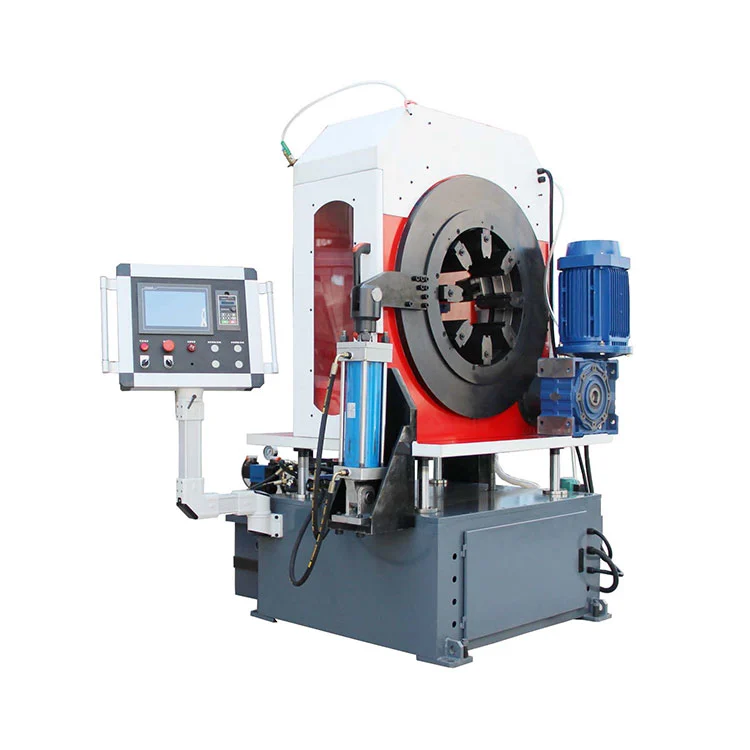

Une machine de découpe en biseau de haute précision est conçue pour couper des tuyaux et préparer leurs extrémités pour le soudage dans un processus contrôlé et reproductible. En combinant les opérations de découpe et de chanfreinage, les équipements modernes contribuent à réduire l’usinage secondaire, à améliorer la cohérence dimensionnelle et à rationaliser la fabrication des pipelines. Cet article explore les principes de fonctionnement de la machine, ses principales caractéristiques, ses spécifications techniques, ses applications industrielles et les considérations d'achat. Il explique également comment la série SME-II de Xianjin aborde l'efficacité de l'installation, la manipulation des tuyaux et la précision du traitement pour les environnements industriels exigeants.

Table des matières

1. Qu'est-ce qu'une machine de découpe en biseau de haute précision ?

2. Pourquoi la précision est-elle importante dans le chanfreinage des tuyaux ?

3. Quelles sont les principales caractéristiques de la machine de Xianjin ?

4. Spécifications techniques et sélection du modèle

5. Comment la conception intégrée montée sur patins est-elle utile ?

6. Quelles industries bénéficient de cet équipement ?

7. Comment choisir la bonne machine de découpe en biseau

8. Questions fréquemment posées

9. Conclusion

1. Qu'est-ce qu'une machine de découpe en biseau de haute précision ?

Une machine de découpe en biseau de haute précision est un équipement industriel spécialisé qui coupe des sections de tuyaux et forme des bords biseautés contrôlés avec précision pour la préparation au soudage. Au lieu de recourir à des opérations distinctes de découpe, de meulage et de finition des bords, une machine intégrée peut effectuer plusieurs étapes d'usinage dans un flux de travail coordonné.

Le biseautage crée un bord incliné qui aide à préparer un joint pour le soudage. La géométrie requise dépend des dimensions du tuyau, de l'épaisseur de la paroi, de la configuration des joints, des procédures de soudage et des normes d'ingénierie applicables. Une préparation correcte permet un ajustement cohérent des joints et aide les soudeurs à atteindre le profil de soudure spécifié.

La machine de découpe en biseau de haute précision de Xianjin Pipeline a été développée conjointement avec China National Chemical Engineering No. 16 Construction Co., Ltd. (CNCEC 16), combinant l'expérience du traitement des pipelines avec des exigences d'ingénierie pratiques.

L'équipement est particulièrement adapté aux projets qui nécessitent une préparation reproductible des extrémités des tuyaux, une installation efficace et un usinage cohérent sur plusieurs tailles de tuyaux. Pour des solutions connexes, explorez la page produit de la machine de découpe en biseau de haute précision.

2. Pourquoi la précision est-elle importante dans le chanfreinage des tuyaux ?

La préparation des extrémités des tuyaux affecte directement la qualité et l'efficacité du soudage en aval. Lorsque les dimensions de coupe ou la géométrie du biseau varient de manière excessive, les opérateurs peuvent avoir besoin d'un meulage supplémentaire, d'ajustements d'alignement ou de mesures répétées avant de pouvoir commencer le soudage.

Un processus d’usinage axé sur la précision permet de relever ces défis de plusieurs manières.

• Alimentation plus cohérente :Un mécanisme d'alimentation CNC de précision prend en charge un mouvement contrôlé pendant l'usinage et améliore la répétabilité.
• Finition secondaire réduite :La découpe et le chanfreinage intégrés peuvent réduire le besoin d'opérations de préparation des bords distinctes lorsque la géométrie résultante répond aux exigences du projet.
• Préparation des articulations améliorée :La géométrie biseautée cohérente facilite le positionnement des sections de tuyaux et le respect des procédures de soudage approuvées.
• Efficacité de production plus élevée :Des cycles de traitement plus courts peuvent aider les équipes de fabrication à traiter davantage de pièces au cours d'un quart de travail.
• Meilleur contrôle des processus :Les paramètres prédéfinis et les procédures opérationnelles reproductibles aident à réduire les variations entre les opérateurs et les lots de production.

Cependant, la précision de la machine ne garantit pas à elle seule la qualité du soudage. Un outillage approprié, un serrage sécurisé, l'état des matériaux, la formation des opérateurs et des procédures d'inspection restent essentiels. Les acheteurs doivent évaluer les performances par rapport aux tolérances réelles et aux exigences de soudage de leurs projets.

3. Quelles sont les principales caractéristiques de la machine de Xianjin ?

Alimentation CNC de précision et entraînement à fréquence variable

La machine utilise un moteur à fréquence variable de 380 V et un mécanisme d'alimentation CNC de précision. Selon les spécifications du produit de Xianjin, la précision de l'alimentation peut atteindre ±0,07 mm. L'alimentation contrôlée permet un usinage stable et aide les opérateurs à maintenir des conditions de traitement constantes.

Le système à fréquence variable permet également d'ajuster la vitesse de fonctionnement en fonction des exigences d'usinage, aidant ainsi à équilibrer productivité et stabilité de coupe.

Coupe et biseautage intégrés

La combinaison de la coupe et de la préparation du chanfrein dans un seul flux de travail peut réduire les transferts de pièces et les manipulations inutiles. La machine prend en charge plusieurs configurations de traitement, notamment la découpe avec chanfreinage simple face, chanfreinage double face et chanfreinage composé, en fonction de l'opération et de l'outillage sélectionnés.

Pour les équipes de production, le principal avantage est un parcours plus rationalisé depuis le tube brut jusqu'au composant prêt à être soudé.

Serrage hydraulique et alimentation automatique

Un positionnement sûr de la pièce est fondamental pour un usinage de précision. L'équipement de Xianjin intègre des fonctions de serrage hydraulique et d'alimentation et de rétraction automatiques pour prendre en charge un traitement contrôlé. Selon la configuration, les fonctions supplémentaires incluent le levage automatique, le réglage de l'outil laser et l'alimentation et le déchargement automatiques contrôlés sans fil.

Outillage modulaire et confort de l'opérateur

Les outils modulaires à changement rapide permettent de répondre à différentes exigences de chanfreinage. Un écran tactile intelligent avec des paramètres prédéfinis simplifie également les opérations de routine. Selon le fabricant, les nouveaux opérateurs peuvent travailler de manière autonome après environ 30 minutes de formation, bien que les besoins réels en formation dépendent de l'expérience préalable et des procédures du site.

Ensemble, ces fonctionnalités visent à améliorer la répétabilité, à réduire les interventions manuelles et à prendre en charge des calendriers de fabrication de pipelines exigeants.

4. Spécifications techniques et sélection du modèle

Lors de la sélection d'une machine de découpe en biseau de haute précision, les acheteurs doivent faire correspondre la plage d'usinage, l'épaisseur de la paroi du tuyau et la configuration de serrage à leurs exigences de production réelles. Xianjin répertorie plusieurs modèles SME-II pour différents diamètres de tuyaux.

Remarque : les spécifications sont basées sur les informations de modèle publiées par le fabricant. Confirmez la configuration finale, la compatibilité des tuyaux et les limites de traitement avec Xianjin avant de commander.

Les autres détails des performances publiés incluent :

• Précision d'avance jusqu'à ±0,07 mm.
• Un temps de traitement signalé de 3 à 5 minutes pour les tuyaux DN300 dans les conditions indiquées par le fabricant.
• Une capacité de traitement déclarée d’environ 20 pièces par heure.
• Une rugosité de surface usinée signalée de Ra 12,5 μm.
• Compatibilité avec l'acier inoxydable 304/316 et les aciers alliés, sous réserve des conditions de fonctionnement spécifiées.

Le rendement réel dépend du matériau du tuyau, de l'épaisseur de la paroi, de la géométrie du biseau, de l'outillage, des procédures de l'opérateur et des conditions de production. Les acheteurs doivent demander une évaluation du traitement des échantillons lorsqu'un projet nécessite une tolérance ou une finition spécifique.

5. Comment la conception intégrée montée sur patins est-elle utile ?

L'installation de l'équipement peut créer des retards importants lorsqu'un projet nécessite un alignement précis, des ajustements répétés et une mise en service spécialisée. Xianjin relève ce défi avec une structure intégrée montée sur patins qui combine les principaux composants de la machine sur une plate-forme unifiée.

Le fabricant déclare que l'assemblage sur site peut être réalisé en une heure environ dans des conditions appropriées. Cette conception vise à réduire la complexité de l'installation et à raccourcir le délai entre l'arrivée de l'équipement et la préparation de la production.

La conception SME-II utilise également une structure suspendue à centre bas et un système de stabilisation coulissant à quatre montants. Le fabricant spécifie une hauteur de centre de passage de tuyau constante sur toute la plage de tuyaux indiquée de 30 à 630 mm, tandis que le modèle SME-762-II a une plage d'usinage répertoriée plus grande. Confirmez la plage de hauteur centrale applicable pour le modèle exact avant de planifier la manutention des matériaux.

Pour les projets avec des fenêtres d'installation limitées, des changements fréquents de taille de canalisation ou une logistique de site exigeante, ces considérations de conception peuvent être aussi importantes que la vitesse de coupe.

6. Quelles industries bénéficient de cet équipement ?

La découpe de tubes et la préparation de chanfreins de haute précision prennent en charge une large gamme d'applications industrielles. Xianjin identifie la transformation pétrochimique, la production d'aliments et de boissons, la biomédecine, l'énergie et l'électricité comme secteurs pertinents.

• Génie pétrochimique :Préparer les extrémités des tuyaux pour la fabrication et l'installation dans les systèmes de tuyauterie de traitement.
• Énergie et puissance :Soutenir la préparation des pipelines pour les installations où la cohérence dimensionnelle et les procédures documentées sont importantes.
• Nourriture et boissons :Tuyauterie en acier inoxydable compatible avec les processus utilisée dans les systèmes de production et de services publics.
• Installations biopharmaceutiques :Soutenir les flux de fabrication des canalisations en acier inoxydable, sous réserve des exigences de conception et de validation hygiéniques applicables.
• Construction de pipelines industriels :Réduisez les manipulations répétées et améliorez la cohérence de la préparation des extrémités de tuyaux sur les sites de fabrication.

Pour les applications en acier inoxydable, les acheteurs doivent prendre en compte la qualité du matériau, les exigences de surface, le contrôle de la contamination et l'adéquation des outils de coupe et des dispositifs de refroidissement. La machine doit être sélectionnée en fonction de la procédure de fabrication réelle plutôt que du seul nom de l'industrie.

En fonction de la pièce à usiner et de la portée du projet, d'autres équipements de la gamme Xianjin peuvent également être pertinents, notamment ses solutions de découpe et de chanfreinage de tubes, ses machines de dressage d'extrémités de tubes et ses machines de découpe et de chanfreinage CNC.

7. Comment choisir la bonne machine de découpe en biseau

Choisir un équipement en fonction uniquement de sa vitesse ou de sa précision annoncée peut entraîner des inadéquations entre la machine et la ligne de production. Un processus de sélection pratique commence par la pièce à usiner et se termine par la vérification de l'ensemble de la configuration opérationnelle.

Définir les exigences de la pièce

• Enregistrez les diamètres extérieurs minimum et maximum des tuyaux.
• Identifiez la gamme complète d’épaisseurs de paroi et les qualités de matériaux.
• Spécifiez les angles de biseau requis, les types de biseau et si une préparation simple ou double face est nécessaire.
• Confirmer les tolérances dimensionnelles et les critères d’acceptation de l’état de surface.

Évaluer la capacité de production

Estimez le débit quotidien ou horaire à l’aide de temps de cycle réalistes, y compris le chargement, le serrage, l’usinage, le déchargement et l’inspection. Un cycle de coupe indiqué n'est pas nécessairement égal au cycle de production total. Tenez compte de la fréquence à laquelle les outils doivent être changés et si la machine fonctionnera comme une unité autonome ou comme partie d'une ligne automatisée.

Examiner l'installation et l'assistance

Vérifiez l'espace au sol disponible, l'alimentation électrique, l'équipement de levage, les dispositions de manutention des matériaux et les besoins en refroidissement. Renseignez-vous auprès du fabricant sur la mise en service, la formation des opérateurs, les pièces de rechange, la couverture de garantie et l'assistance technique pour la destination prévue.

Vérifiez la configuration avant l'achat

Avant d'émettre un bon de commande, demandez une confirmation écrite du modèle sélectionné, de la plage d'usinage, de l'outillage, du dispositif de serrage, des accessoires inclus, du calendrier de livraison et des critères d'acceptation. Pour les applications critiques, organisez une démonstration ou un test sur échantillon en utilisant un matériau de tuyau représentatif.

Ces contrôles aident les acheteurs à comparer les équipements en fonction de besoins de production mesurables au lieu de se fier à des affirmations générales concernant la précision ou l'efficacité.

8. Questions fréquemment posées

Q1 : Quel est l’objectif principal d’une machine de découpe en biseau de haute précision ?

Son objectif principal est de couper des sections de tuyaux et de préparer leurs extrémités au soudage avec des dimensions et une géométrie de biseau contrôlées. La combinaison de ces opérations peut réduire les étapes d'usinage séparées, la manipulation des pièces et la finition manuelle lorsque les résultats requis sont obtenus.

Q2 : Quelle est la précision d'alimentation de la machine SME-II de Xianjin ?

Selon les informations produit publiées par Xianjin, le mécanisme d'alimentation CNC de précision atteint une précision d'alimentation allant jusqu'à ± 0,07 mm. Ce chiffre fait référence à la précision d'alimentation et ne doit pas être automatiquement interprété comme la tolérance dimensionnelle totale de chaque pièce finie.

Q3 : Quelles tailles de tuyaux la série SME-II peut-elle traiter ?

La gamme de modèles publiée s'étend de 30 à 168 mm pour le SME-168-II à 457 à 762 mm pour le SME-762-II. Le modèle approprié dépend de la plage de diamètres requise, de l'épaisseur de paroi et de la configuration de serrage. Confirmez toutes les limites de fonctionnement auprès du fabricant avant l'achat.

Q4 : La machine peut-elle traiter l’acier inoxydable ?

Oui. Xianjin identifie l'acier inoxydable 304/316 et l'acier allié parmi les matériaux compatibles. L'adéquation réelle dépend des spécifications du matériau, de l'épaisseur de la paroi, des outils de coupe, des dispositions de refroidissement et de la qualité requise du bord fini.

Q5 : À quelle vitesse l’équipement peut-il être installé sur site ?

Xianjin déclare que la conception intégrée montée sur patins peut prendre en charge l'assemblage sur site en une heure environ dans des conditions appropriées. La préparation du site, les connexions externes, les contrôles de sécurité et les exigences de mise en service spécifiques au projet peuvent affecter le temps nécessaire avant le début de la production.

Q6 : Que doivent confirmer les acheteurs avant de commander ?

Confirmez les plages de diamètres de tuyaux et d'épaisseurs de paroi, la géométrie du biseau, les qualités de matériaux, les tolérances requises, la capacité de production, l'outillage inclus, les conditions d'installation, les conditions de livraison, la garantie et l'assistance après-vente. Une confirmation technique écrite permet de garantir que la configuration sélectionnée répond à l'application prévue.

9. Conclusion

Une machine de découpe en biseau de haute précision peut aider les fabricants industriels à améliorer la préparation des extrémités de tuyaux, à maintenir des conditions d'usinage cohérentes et à réduire les manipulations inutiles entre la découpe et la préparation au soudage. Pour les acheteurs, les considérations les plus importantes sont la compatibilité des pièces, la précision vérifiée, le débit réaliste, les exigences d'installation et l'assistance technique à long terme.

Xianjin Pipeline combine une expérience en matière de traitement de pipelines avec sa conception intégrée sur patins SME-II, son alimentation CNC de précision, son serrage hydraulique et ses multiples configurations d'usinage. Sa gamme d'équipements de traitement de tubes offre des options pour différentes gammes de diamètres et exigences industrielles.

Si vous évaluez une machine de découpe en biseau de haute précision pour un prochain projet de pipeline,Contactez-nouspour discuter des dimensions de vos tuyaux, des qualités de matériaux, des spécifications de biseau, des objectifs de production et des conditions d'installation. Xianjin peut vous aider à identifier un modèle approprié, à confirmer les détails techniques et à explorer les options de personnalisation et de support après-vente pour votre application.
