La machine de découpe en biseau de haute précision est-elle la nouvelle référence industrielle pour le traitement rapide et sans mise en service des tuyaux dans les projets à grande échelle aux délais serrés

Pour les équipes de construction de pipelines et les ateliers de transformation de l'industrie lourde qui entreprennent des projets d'ingénierie pétrochimique, énergétique et pharmaceutique à grande échelle, les longs cycles d'installation des équipements de traitement de tuyaux traditionnels, la précision d'alimentation instable et la faible efficacité de traitement sont depuis longtemps les principaux facteurs qui retardent le calendrier global de livraison du projet. Les équipements de chanfreinage de tuyaux conventionnels prennent souvent plusieurs jours, voire plusieurs semaines, pour terminer l'installation sur site et la mise en service professionnelle, ce qui ne peut pas suivre les exigences d'avancement rapide des projets modernes aux délais serrés. En tant que fabricant professionnel leader d'équipements de coupe et de chanfreinage de tuyaux en Chine,XianjinPipeline, en collaboration avec China National Chemical Engineering No.16 Construction Co., Ltd. (CNCEC 16), a développé conjointement le produit leader du secteurMachine de découpe en biseau de haute précision, un produit de référence qui intègre plus de 10 ans d'expérience dans l'industrie et des retours massifs de données sur les clients. Ce blog présentera de manière exhaustive les points forts de la conception innovante, les paramètres techniques complets, les avantages de performances stricts par rapport aux produits homologues nationaux, les commodités pratiques de construction sur site et des conseils de sélection complets de cet équipement, montrant comment il peut aider les équipes de construction à réduire le temps de construction sur site de 70 % tout en atteignant une précision d'avance ultra élevée de ± 0,07 mm. Vous pouvez accéder à la page officielle complète des détails du produit via le lien d'ancrage dédié Machine de découpe en biseau de haute précision pour obtenir un devis personnalisé plus exclusif et des informations d'assistance technique.

Table des matières

• Qu'est-ce que la machine de découpe en biseau de haute précision Xianjin ?
• 5 avantages de base remarquables de cet équipement de traitement de tuyaux de référence
• Sélection complète des modèles de la série SME-II et référence des spécifications techniques
• 3 conceptions de structures innovantes clés qui améliorent considérablement la commodité des opérations sur site
• Comparaison des performances : machine de découpe en biseau de haute précision Xianjin par rapport aux produits homologues nationaux
• Foire aux questions

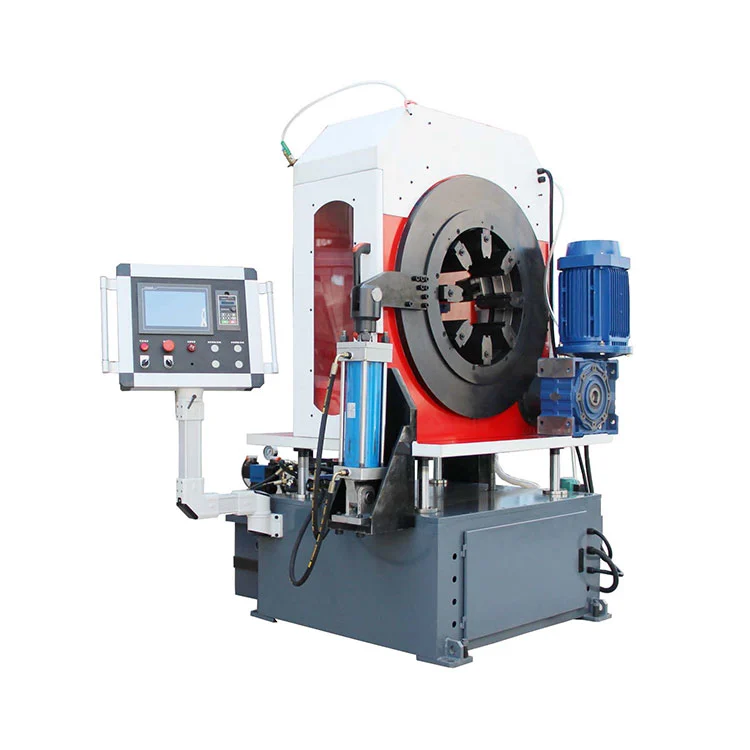

Qu'est-ce que la machine de découpe en biseau de haute précision Xianjin ?

La machine de découpe en biseau de haute précision de la série SME-II, développée conjointement par Xianjin Pipeline et CNCEC 16, adopte une conception innovante intégrée sur patins et une structure de cadre optimisée, avec tous les composants principaux disposés dans une disposition très compacte. Différent des équipements de traitement de tuyaux traditionnels qui nécessitent plusieurs jours, voire semaines, d'installation sur site et de mise en service professionnelle précise, ce produit a effectué tous les travaux d'assemblage et d'étalonnage de haute précision en usine avant la livraison, afin que les opérateurs généraux puissent effectuer une connexion et une mise en service rapides sur site en 1 heure. Équipé d'un moteur à fréquence variable haute performance de 380 V et d'un mécanisme d'alimentation CNC de précision, la précision de l'alimentation est contrôlée jusqu'à ± 0,07 mm, ce qui permet de réaliser une coupe et un formage de chanfrein en une étape pour les tuyaux à paroi moyenne et lourde, et est largement applicable à plus de dix industries, notamment la pétrochimie, l'alimentation et les boissons, la biomédecine et l'énergie. La série couvre 7 modèles différents, qui peuvent gérer des diamètres de tuyaux allant du petit alésage de 30 mm au grand diamètre de 914 mm, avec une épaisseur de paroi usinable maximale jusqu'à 50 mm, répondant pleinement aux diverses exigences de traitement des tuyaux de presque tous les projets d'ingénierie réguliers à grande échelle.

5 avantages de base remarquables de cet équipement de traitement de tuyaux de référence

Chaque détail de conception de cette machine de découpe en biseau de haute précision est entièrement optimisé sur la base de plus de 10 ans d'expérience réelle dans l'exploitation de projets, formant des avantages fondamentaux inégalés que les équipements de traitement de tuyaux traditionnels ne peuvent égaler :

• Conception de dérapage intégrée, sûre et efficace: La disposition du noyau compact, entièrement pré-assemblée, montée sur patins, permet un assemblage rapide sur site en 1 heure, s'adaptant parfaitement aux grands projets à cycle serré. La conception du centre de gravité ultra-bas élimine les vibrations et les déplacements, et le système de serrage à came développé par nous-mêmes, associé à une commande intelligente, garantit un usinage très efficace.
• Haute précision et haute vitesse, formage en une seule étape: Entraîné par un moteur à fréquence variable de 380 V et un système d'alimentation CNC de précision, il atteint une précision d'alimentation ultra-élevée de ± 0,07 mm. Le traitement des tuyaux DN300 ne prend que 3 à 5 minutes, avec une capacité de traitement maximale de 20 pièces par heure, ce qui est 3 fois plus rapide que les machines traditionnelles. La coupe et le biseautage en une étape peuvent obtenir une surface sans bavure Ra12,5um, et le taux de qualification de traitement unique dépasse 99 %.
• Large compatibilité, résistant à l'usure et productif: Soutenu par une technologie de coupe à couple constant, il peut traiter sans effort les matériaux en acier inoxydable 304/316 et en acier allié. Il réduit l'usure des outils de 30 %, supprime complètement le besoin de procédures de polissage manuelles ultérieures et améliore la productivité en une seule équipe de 50 % par rapport aux solutions traditionnelles.
• Économie d'énergie, réduction des coûts et fonctionnement facile: Le système de régulation de vitesse à fréquence variable réduit la consommation d'énergie de plus de 25 % pour réaliser une production à faible émission de carbone. L'écran tactile intelligent avec paramètres de traitement prédéfinis intégrés est extrêmement convivial : les nouveaux opérateurs peuvent travailler de manière totalement indépendante après seulement 30 minutes de formation, réduisant ainsi considérablement les coûts de main-d'œuvre et le seuil de fonctionnement.
• Riches fonctions pratiques intégrées: L'équipement est équipé de plusieurs fonctions intégrées pratiques, notamment le serrage double face automatique à plusieurs mâchoires, l'alimentation et la rétraction automatiques, le refroidissement par circulation d'eau, le levage automatique de l'unité principale, la régulation de vitesse à fréquence variable de l'unité principale, la coupe et le chanfreinage simultanés, le serrage hydraulique, la porte de sécurité visible des deux côtés, le réglage de l'outil laser et l'inclinaison automatique pneumatique du matériau, qui améliorent tous considérablement le niveau d'automatisation du traitement des tuyaux.

Sélection complète des modèles de la série SME-II et référence des spécifications techniques

Xianjin a conçu 7 modèles standard différents de machine de découpe en biseau de haute précision, qui peuvent couvrir librement toutes les plages de traitement de diamètres de tuyaux courants dans les projets d'ingénierie courants, et les paramètres de référence détaillés sont indiqués dans le tableau ci-dessous :

3 conceptions de structures innovantes clés qui améliorent considérablement la commodité des opérations sur site

Les trois brevets de structure originaux de cette machine de découpe en biseau de haute précision renversent complètement les problèmes des équipements traditionnels dans des scénarios de construction de sites complexes, apportant une sécurité et une efficacité sans précédent aux équipes de terrain :

1. Conception suspendue à centre bas: La hauteur du centre de passage du tuyau reste dans une plage fixe standardisée, même pour les tuyaux de 30 mm à 630 mm de diamètres différents, la hauteur du centre ne changera pas pendant le traitement, éliminant complètement le problème de décalage en hauteur qui affecte les machines traditionnelles. Cette conception augmente l'efficacité de la manipulation des tuyaux de 70 % et le centre de gravité de la machine est 40 % plus bas que celui des équipements traditionnels, réduisant ainsi de 60 % le risque de renversement causé par des charges de sol inégales ou excentriques.
2. Système de stabilisation coulissant à 4 montants: La structure coulissante symétrique à quatre montants associée à des guides linéaires de haute précision rend le balancement latéral de l'équipement pendant le fonctionnement ≤0,2 mm. La stabilité globale est 60 % supérieure à celle des conceptions conventionnelles à deux montants. Même lors du traitement de tuyaux à paroi épaisse de grand diamètre, la précision du biseau peut toujours atteindre ±1°, supprimant efficacement l'impact des vibrations sur les tuyaux et garantissant un fonctionnement sûr du site.
3. Architecture de sécurité des transports sans collision: La hauteur centrale ultra-basse uniforme élimine complètement le besoin de réglage de la hauteur pour différentes tailles de tuyaux, les opérateurs peuvent utiliser des chariots élévateurs et des ponts roulants pour déplacer les équipements et les matériaux le long de chemins fixes, évitant ainsi les collisions de tuyaux et les risques de chute causés par les différences de hauteur, empêchant les accidents de collision et maximisant la protection du personnel sur site et la sécurité des équipements.

Comparaison des performances : machine de découpe en biseau de haute précision Xianjin par rapport aux produits homologues nationaux

Comparée à d'autres produits similaires courants sur le marché intérieur, la machine de découpe en biseau de haute précision de Xianjin offre des performances de pointe sur toute la scène dans presque toutes les dimensions clés : pour le mode d'alimentation, Xianjin adopte une alimentation et une rétraction automatiques entièrement pneumatiques, tandis que les produits homologues utilisent principalement une alimentation automatique avec rétraction manuelle, ce qui présente un fonctionnement fastidieux et une faible efficacité. Pour le système de serrage, Xianjin utilise un serrage synchrone à came qui n'est pas facilement bloqué par des copeaux de fer, tandis que ses pairs utilisent un serrage synchrone à disque métallique qui se bloque souvent. Pour le système de montage d'outils, Xianjin utilise un poste à outils à changement rapide qui peut changer des tuyaux de différents diamètres sans démontage, tandis que les produits homologues doivent réinstaller l'ensemble du poste à outils lors du changement de diamètre de tuyau, ce qui est très gênant. Pour le revêtement de surface, Xianjin utilise des pièces entièrement en tôle avec un revêtement en poudre plus durable, tandis que ses pairs adoptent généralement une peinture en aérosol ordinaire qui est facile à décoller après une utilisation à long terme.

Foire aux questions

Nous avons rassemblé et trié les questions les plus courantes des clients mondiaux de l'ingénierie de pipelines concernant la machine de découpe en biseau de haute précision, pour vous aider à résoudre tous les doutes possibles avant l'achat et le déploiement :

Q1 : Comment la conception intégrée montée sur patins réduit-elle le temps de construction sur site ?
R : Tous les modules, y compris la machine principale, la tuyauterie et le système de contrôle, sont entièrement assemblés et calibrés avec précision en usine. Après la livraison, il vous suffit de fixer la base du patin et de connecter les canalisations externes, aucun travail de nivellement complexe ou de mise en service professionnelle n'est nécessaire, ce qui réduit le temps total de construction de 70 % et améliore la précision de 90 %.

Q2 : Combien de temps faudra-t-il pour former un nouvel opérateur à utiliser cette machine de manière indépendante ?
R : L'équipement est équipé d'un écran tactile intelligent avec des paramètres de traitement standard prédéfinis, les nouveaux opérateurs peuvent maîtriser toutes les compétences opérationnelles et travailler de manière totalement indépendante seulement après 30 minutes de formation, sans avoir besoin d'un apprentissage technique professionnel à long terme.

Q3 : Quelle est l’épaisseur de traitement maximale que cette série de machines peut prendre en charge ?
R : Les 7 modèles de la série SME-II peuvent prendre en charge une épaisseur de paroi usinable maximale jusqu'à 50 mm, ce qui peut répondre aux exigences de traitement des tuyaux à paroi épaisse de la plupart des projets industriels courants.

Q4 : Quels types de profils coniques de tuyaux cet équipement peut-il finir de former ?
R : La machine prend en charge plusieurs profils de chanfrein, notamment V, I, U, Single V (30°V en standard), Double V, répondant aux diverses exigences de traitement de chanfrein des différentes spécifications de processus de soudage sur site.

Que vous soyez un entrepreneur en ingénierie de pipelines à grande échelle qui a un besoin urgent d'équipement de traitement de tuyaux à haute efficacité pour accélérer la livraison de votre projet dans des délais serrés, ou un atelier de traitement de l'industrie lourde qui souhaite améliorer le niveau d'automatisation global de votre ligne de chanfreinage de tuyaux et réduire les coûts d'exploitation et de maintenance ultérieurs, Xianjin Pipeline peut vous fournir des services complets à guichet unique, notamment une consultation gratuite des paramètres techniques, des conseils professionnels de sélection de modèles, une assistance à la mise en service de l'installation sur site et un service de maintenance après-vente à cycle complet. Nous avons plus de 10 ans d'expérience riche dans l'industrie et un grand nombre de cas d'opérations de projets réussis à grande échelle, et notre équipe d'ingénieurs professionnels peut également fournir des solutions de modification personnalisées exclusives en fonction de vos demandes de traitement spéciales pour les tuyaux non standard,Contactez-nousdès maintenant pour obtenir le dernier devis de produit, une fiche technique détaillée et une solution de projet exclusive adaptée à votre équipe !
