Le chanfreinage des tôles d'acier est une étape de préparation critique pour un soudage fiable, etXianjinfournit leFraiseuse biseautée pour plaques d'acierpour les fabricants recherchant un traitement précis, reproductible et efficace des bords des plaques. Conçue pour l'acier au carbone, l'acier inoxydable et d'autres plaques métalliques, cette solution de fraisage automotrice combine un chanfreinage à double broche, un déplacement automatique et des paramètres de traitement réglables pour réduire la manipulation manuelle tout en conservant une géométrie de rainure cohérente.
Un bord de plaque d'acier correctement préparé affecte directement la qualité du soudage, la pénétration des joints et l'efficacité de la production. Une fraiseuse de chanfreinage pour tôles d'acier moderne peut remplacer les processus de meulage manuel plus lents ou les processus conventionnels de préparation des bords par un fraisage à froid contrôlé. Le modèle ZM-100X de Xianjin est conçu pour des épaisseurs de tôle de 5 à 80 mm, avec des angles de biseau réglables, un déplacement automatique et un chanfreinage supérieur et inférieur simultané. Sa structure à double entraînement, sa conception soutenue par des ressorts, ses plaquettes en carbure indexables et son fonctionnement automoteur le rendent adapté aux applications exigeantes de fabrication de plaques et de préparation au soudage.
Table des matières
Pourquoi le biseautage des plaques d'acier est-il important ?
Qu'est-ce qu'une fraiseuse à chanfreiner pour tôles d'acier ?
Quelles caractéristiques clés les acheteurs devraient-ils évaluer ?
Spécifications techniques en un coup d'œil
Où cet équipement est-il utilisé ?
Quels avantages de production le broyage offre-t-il ?
Comment les fabricants doivent-ils sélectionner la bonne machine ?
Comment démarrer un projet de chanfreinage de tôles d'acier ?
Pourquoi le biseautage des plaques d'acier est-il important ?
Avant de souder des tôles d'acier épaisses, il est souvent nécessaire de façonner le bord selon un profil de rainure spécifique. Le but n’est pas simplement d’enlever de la matière. La géométrie du biseau influence la façon dont le matériau de soudage pénètre dans le joint et l'efficacité avec laquelle les deux plaques peuvent être assemblées.
Dans les environnements de fabrication, des dimensions de biseau incohérentes peuvent créer des travaux de montage, de meulage ou de soudage supplémentaires. Les méthodes manuelles peuvent également dépendre fortement de l’expérience de l’opérateur, en particulier lorsque les bords longs des plaques doivent être traités de manière répétée.
Un processus de fraisage contrôlé offre plusieurs avantages pratiques :
- Largeur et angle de biseau plus cohérents.
- Dépendance réduite au meulage manuel.
- Meilleure répétabilité sur plusieurs pièces.
- Exigences de manutention auxiliaire réduites.
- Surfaces fraisées plus lisses pour les opérations de soudage ultérieures.
- Préparation plus efficace des bords longs des tôles d'acier.
Pour les fabricants qui fabriquent fréquemment des plaques, le choix de la bonne technologie de préparation des bords peut donc affecter à la fois le temps de préparation du soudage et le flux de production global.
Qu'est-ce qu'une fraiseuse à chanfreiner pour tôles d'acier ?
Une fraiseuse de biseau pour plaques d'acier est un système industriel de traitement des bords conçu pour enlever la matière d'une plaque d'acier à un angle et une profondeur contrôlés. Contrairement à la découpe thermique, le fraisage est un processus d'usinage à froid qui utilise des outils de coupe rotatifs pour créer le profil de bord requis.

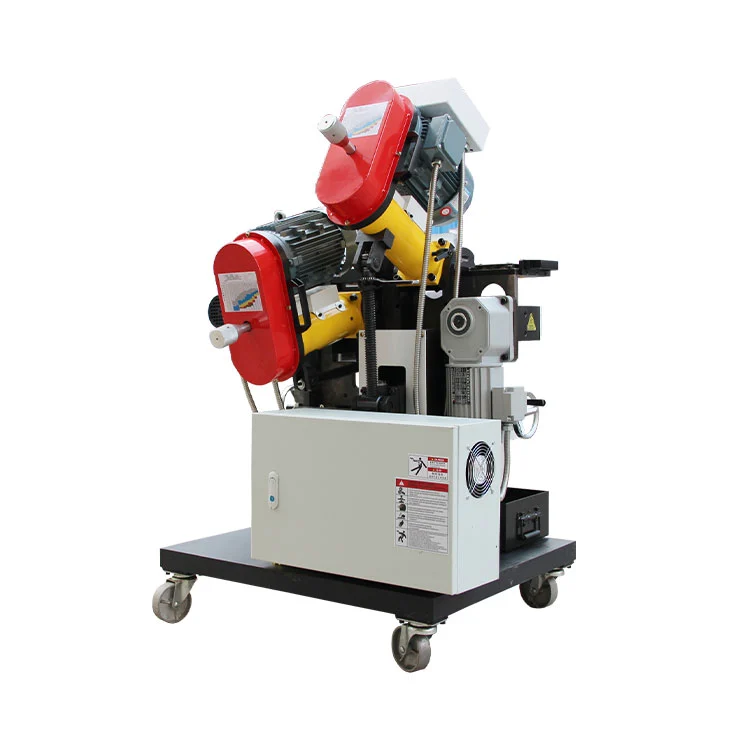

La solution ZM-100X de Xianjin est conçue pour le chanfreinage et le chanfreinage avant soudage de l'acier au carbone, de l'acier inoxydable et d'autres plaques métalliques. Sa structure à double broche permet d'effectuer le chanfreinage supérieur et inférieur en une seule opération de traitement, réduisant ainsi le besoin de tourner ou de resserrer la pièce.
La machine prend en charge plusieurs configurations de biseau, notamment les profils K/X, V/Y, 0° et U/J, permettant aux fabricants d'adapter la préparation des bords aux différentes exigences de soudage.
Quelles caractéristiques clés les acheteurs devraient-ils évaluer ?
1. Biseautage à double broche
La configuration à double broche est l'une des principales fonctionnalités axées sur la productivité. La machine peut traiter simultanément les chanfreins supérieurs et inférieurs, ce qui contribue à réduire les manipulations secondaires et le repositionnement des pièces.
2. Système de voyage à double entraînement
Deux moteurs de déplacement synchronisés aident à maintenir un mouvement stable le long du bord de la plaque. Le système utilise des moteurs principaux de 3 000 W × 2 ainsi que des sorties d'entraînement à faible vitesse et couple élevé pour prendre en charge le fraisage de plaques à usage intensif.
3. Paramètres de biseau réglables
Les paramètres de traitement peuvent être ajustés en fonction de l'épaisseur du matériau et de la géométrie des rainures requise. Le ZM-100X offre une plage d'angle de biseau supérieur de 0° à 60°, des vitesses de déplacement de 0 à 1,2 m/min et une vitesse de tête de coupe de 800 tr/min.
4. Fonctionnement automoteur
Au lieu de demander aux opérateurs de pousser continuellement la machine, la structure automotrice se déplace automatiquement le long de la pièce à usiner. Cela peut réduire la charge de travail physique lors des longues opérations de traitement des bords.
5. Structure soutenue par des ressorts
Le mécanisme à double ressort intégré permet de compenser les différences entre la pièce à usiner et la surface de travail. Il aide également à absorber les vibrations de coupe et à maintenir un mouvement plus fluide de la machine.
6. Inserts en carbure remplaçables
La fraise utilise des plaquettes en carbure revêtues indexables. La conception permet de remplacer les plaquettes usées sans remplacer la tête de coupe complète, ce qui contribue à simplifier la maintenance de routine des outils et à contrôler les coûts des consommables.
Spécifications techniques en un coup d'œil
Les spécifications suivantes résument les principales capacités de traitement du modèle ZM-100X sur la base des informations produit publiées par le fabricant :
| Paramètre | Spécification du ZM-100X | Importance pratique |
|---|---|---|
| Épaisseur de la plaque | 5 à 80 mm | Convient à un large éventail de tâches de fabrication de plaques |
| Angle de biseau supérieur | 0°–60° | Prend en charge différentes exigences en matière de rainures de soudage |
| Angle de biseau inférieur | 0°–45° | Permet une préparation flexible du bord inférieur |
| Vitesse de déplacement | 0–1,2 m/min | Mouvement réglable pour différentes conditions de traitement |
| Vitesse de la tête de coupe | 800 tr/min | Prend en charge des performances de fraisage contrôlées |
| Réglage fin du biseau | 1,5 mm/pas | Permet le réglage dimensionnel lors de l'installation |
| Épaisseur de serrage | 5 à 80 mm | S'adapte à différentes épaisseurs de plaques |
| Biseau en un seul passage | C0–C20 mm | Prend en charge l’enlèvement de matière contrôlé |
| Biseau maximum | C60mm | Offre une large capacité de biseautage |
| Rugosité de la surface | ≤ Ra 3,2 μm | Produit une surface biseautée lisse et fraisée |
| Configuration du coupeur | Têtes de coupe 2 × Φ80 mm | Permet une opération de biseautage double face |
| Insérer la vie | 600 à 800 m d'acier au carbone ; 300 à 500 m en acier inoxydable | Aide à estimer la consommation d’outillage |
Où cet équipement est-il utilisé ?
Le fraisage des bords des plaques d'acier est pertinent partout où les bords des plaques doivent être préparés avant le soudage ou la fabrication ultérieure. Les environnements d'application typiques incluent :
- Fabrication de structures en acier.
- Fabrication d'appareils à pression.
- Fabrication de pipelines et de canalisations.
- Fabrication de machinerie lourde.
- Construction navale et fabrication maritime.
- Production de matériel de chantier.
- Assemblage d'une grande structure métallique.
- Ateliers généraux de soudure et de métallurgie.
Pour les installations traitant l'acier inoxydable ainsi que l'acier au carbone, la possibilité d'utiliser des plaquettes en carbure revêtues et d'ajuster les paramètres d'usinage peut rendre l'équipement plus adaptable aux exigences changeantes de la production.
Quels avantages de production le broyage offre-t-il ?
Géométrie des bords cohérente
Les paramètres de fraisage contrôlés aident à maintenir un profil de biseau plus uniforme le long du bord traité. Ceci est particulièrement utile lorsque plusieurs plaques doivent répondre à des spécifications de soudage cohérentes.
Manutention manuelle réduite
Le déplacement automoteur élimine le besoin de poussée manuelle continue. La structure de déplacement automatique peut donc réduire la charge de travail de l'opérateur lors d'opérations d'usinage prolongées.
Préparation supérieure et inférieure plus rapide
Une conception à double broche peut traiter simultanément les chanfreins supérieurs et inférieurs. Selon les spécifications publiées par Xianjin, la configuration évite le retournement et le resserrage répétés de la pièce lorsque les deux côtés nécessitent une préparation.
Complexité de remplacement d'outil réduite
Les plaquettes en carbure indexables peuvent être remplacées individuellement. Cette approche rend l'entretien de routine de la fraise plus simple que le remplacement d'un ensemble de coupe complet après l'usure de la plaquette.
Meilleure protection des pièces
Les rouleaux d'entraînement en caoutchouc sont conçus pour réduire les dommages potentiels à la surface de la plaque pendant le déplacement de la machine. Une structure auto-serrante contribue également à réduire le glissement des bords pendant le traitement.
Comment les fabricants doivent-ils sélectionner la bonne machine ?
Avant d'acheter un système de chanfreinage de plaques, les fabricants doivent évaluer la machine par rapport aux conditions de production réelles plutôt que de se concentrer uniquement sur la puissance du moteur ou la vitesse de traitement globale.
- Vérifier l'épaisseur de la plaque :Confirmez que la plage de serrage et d'usinage de la machine couvre vos épaisseurs de tôle habituelles.
- Définir les exigences en matière de biseau :Identifiez si votre processus de soudage nécessite des profils de bord V, Y, K, X, U, J ou autres.
- Évaluer le volume de production :Les opérations à plus grand volume peuvent bénéficier davantage du traitement automoteur et à double broche.
- Considérez le type de matériau :L'acier au carbone et l'acier inoxydable peuvent avoir des exigences différentes en matière de coupe et d'outillage.
- Capacité de réglage des révisions :Un réglage précis et une vitesse de déplacement variable sont importants pour contrôler les dimensions du biseau.
- Vérifiez la disponibilité des outils :Les inserts standardisés et remplaçables peuvent simplifier la maintenance à long terme.
- Pensez au service après-vente :Le temps de réponse, la couverture de la garantie et l’assistance technique doivent être évalués avant l’achat.
Pour les fabricants comparant différentes options d'équipement, la fraiseuse de chanfrein pour plaques d'acier de Xianjin fournit des informations techniques détaillées pour évaluer l'épaisseur de la plaque, la plage de chanfrein, la configuration de la fraise et les caractéristiques de fonctionnement.
Foire aux questions
Quels matériaux la machine peut-elle traiter ?
La machine est conçue pour le chanfreinage pré-soudé de l'acier au carbone, de l'acier inoxydable et d'autres plaques métalliques. Les conditions de coupe réelles doivent être sélectionnées en fonction des exigences spécifiques du matériau et du traitement.
Quelle épaisseur de plaque le ZM-100X peut-il gérer ?
La plage de serrage et de traitement publiée est de 5 à 80 mm. Les fabricants doivent confirmer les dimensions réelles de la pièce et la géométrie de biseau requise avant de commander.
Les biseaux supérieurs et inférieurs peuvent-ils être traités en même temps ?
Oui. La structure à double broche est conçue pour effectuer simultanément le chanfreinage supérieur et inférieur, réduisant ainsi le besoin de retourner la pièce ou de serrages répétés.
Quels angles de biseau sont disponibles ?
La plage de réglage publiée est de 0° à 60° pour le biseau supérieur et de 0° à 45° pour le biseau inférieur. Le réglage approprié dépend de la configuration requise du joint de soudage.
Combien de temps durent les inserts de coupe ?
Xianjin spécifie une durée de vie approximative des plaquettes de 600 à 800 m pour le traitement de l'acier au carbone et de 300 à 500 m pour l'acier inoxydable. La durée de vie réelle peut varier en fonction des propriétés des matériaux, des dimensions du biseau, des conditions de coupe et des pratiques d'exploitation.
La machine nécessite-t-elle une poussée manuelle ?
Non. La machine utilise un système de déplacement automoteur, lui permettant de se déplacer automatiquement le long de la plaque au lieu de nécessiter une poussée manuelle continue.
Quelle garantie et quelle assistance technique sont disponibles ?
Selon les informations publiées sur le produit, l'équipement comprend une garantie gratuite de 12 mois à compter de la date d'acceptation. Xianjin indique également que des conseils techniques et une assistance à la maintenance sont disponibles pendant et après la période de garantie.
Comment démarrer un projet de chanfreinage de tôles d'acier ?
Le choix du bon équipement de préparation des bords dépend de l'épaisseur de votre plaque, du matériau, du profil de biseau, du volume de production et du processus de soudage. Le ZM-100X de Xianjin combine un déplacement automatique, un fraisage à double broche, des paramètres de biseau réglables et un outillage en carbure remplaçable pour la préparation industrielle des tôles d'acier. Si vous évaluez les spécifications de l'équipement, la capacité de traitement, les exigences de personnalisation ou les options de livraison,Contactez-nouspour discuter de votre candidature et demander une solution adaptée à Xianjin.
