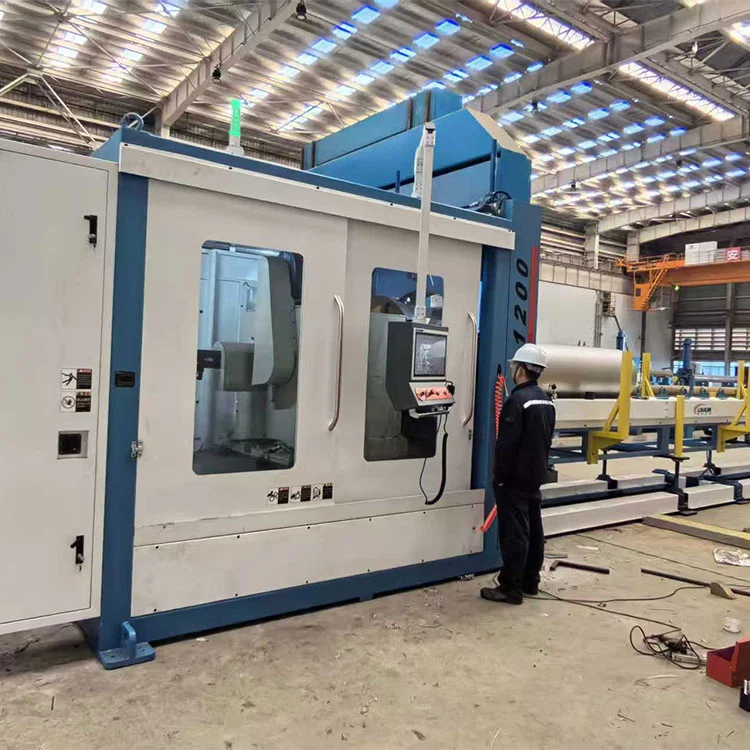

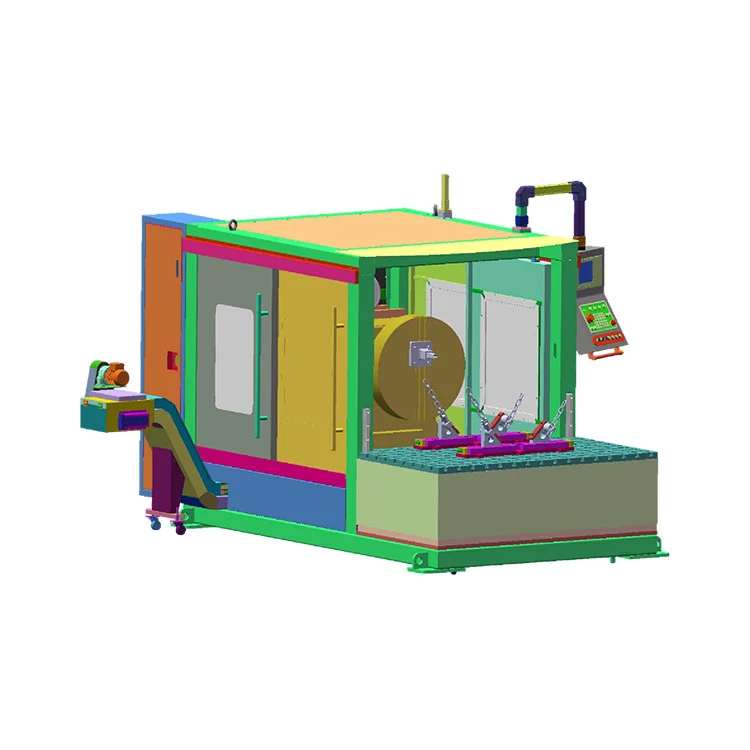

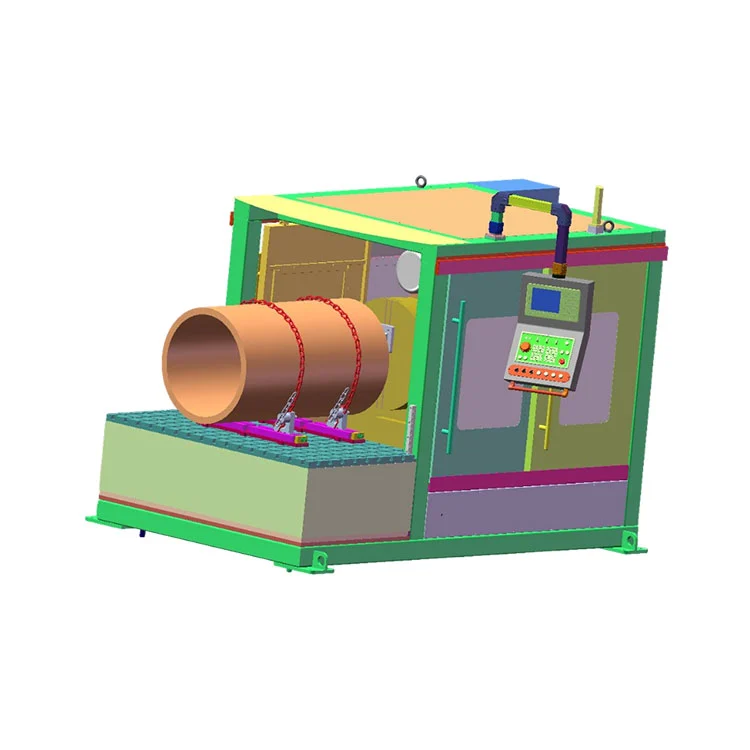

Machine à chanfreiner les coudes CNC

La machine de chanfreinage de coude CNC est une mise à niveau intelligente haut de gamme des chanfreineurs de type plate-forme. Spécialement conçu pour l'usinage de tubes de forme spéciale de haute précision, il présente quatre avantages fondamentaux : un contrôle précis, une intelligence à haut rendement, une large compatibilité et une sécurité robuste. Offrant une précision de ±0,1°/0,1 mm, il réalise un serrage sécurisé et un traitement sans déformation pour les coudes Φ50 de 1 500 mm (R=1,5 Dr) et 10 pièces à paroi fine/épaisse de 150 mm.

Avantage du produit

1. Précision et contrôlabilité

La machine à chanfreiner les coudes CNC est dotée d'un système CNC et de servomoteurs de haute précision, offrant une précision d'usinage de ±0,1°/0,1 mm. Le contrôle entièrement numérique des paramètres élimine les erreurs induites par l’homme et garantit une précision uniforme dans la production par lots. Elle produit des profils biseautés de qualité supérieure qui répondent directement aux exigences de soudage de haute qualité, sans meulage secondaire ni reprise.

2. Haute efficacité et intelligence

Les programmes macro CNC dédiés intégrés permettent un rappel des paramètres en un clic et une transition de biseau rapide avec des trajectoires d'outils à écart nul. Aucune programmation ou débogage répétés n’est nécessaire. Son fonctionnement convivial augmente le débit et le rendement des tubes de forme spéciale, réduit les délais de livraison et s'adapte à la production en grand volume.

3. Large compatibilité

Prend en charge les biseaux de type V, double V, U, UV et I, couvrant l'usinage de l'alésage intérieur, du biseau externe, des surfaces planes et de l'alésage intérieur conique. Plage d'usinage : diamètre de tuyau Φ50 1500 mm (R=1,5Dr), épaisseur de paroi 10 150 mm. Fonctionne avec l'acier au carbone, l'acier allié, l'acier inoxydable, l'acier à basse température et plus encore pour une application polyvalente dans toutes les conditions de travail.

4. Sécurité et fiabilité

Le châssis monobloc en fonte haute résistance offre une rigidité robuste et une résistance aux chocs exceptionnelle. Le serrage de chaîne standard et la base en V auto-ajustable garantissent une coupe robuste sans vibrations et sans déformation. La protection complète du cadre et le système d'élimination des scories de la chaîne de la plaque arrière permettent une production de masse sûre et stable à long terme.

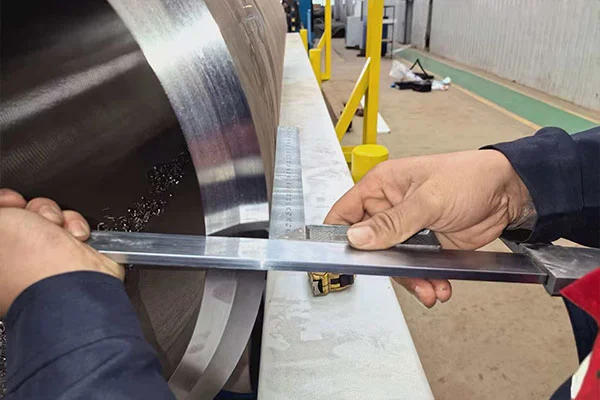

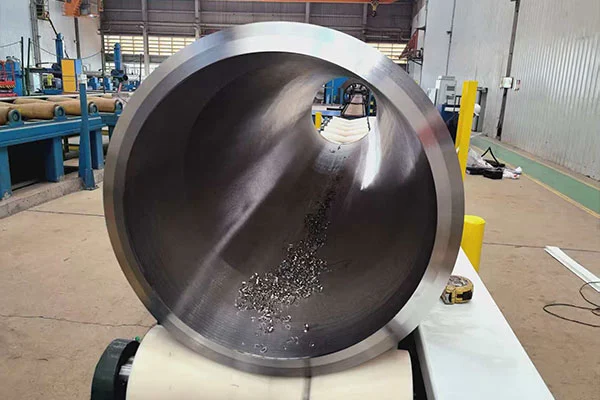

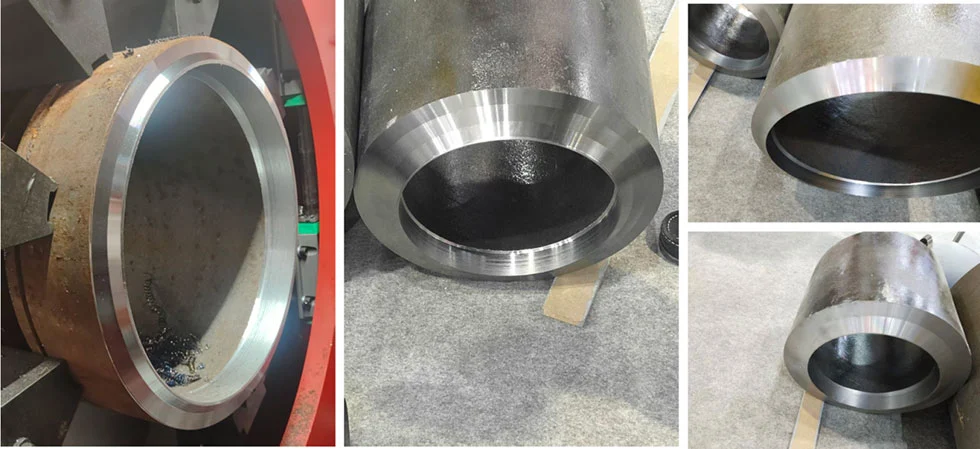

Effet biseauté des tuyaux

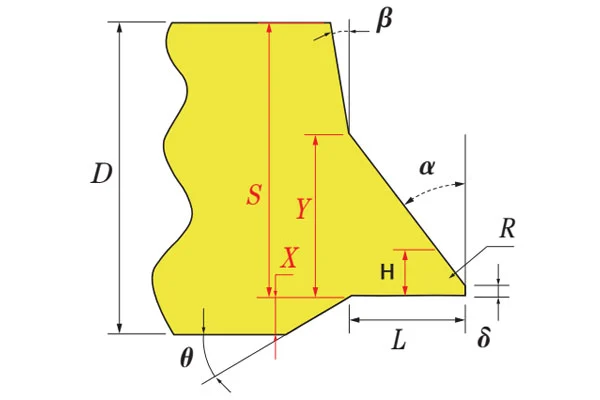

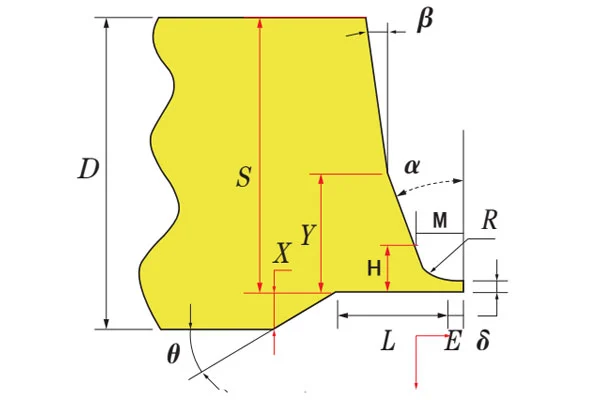

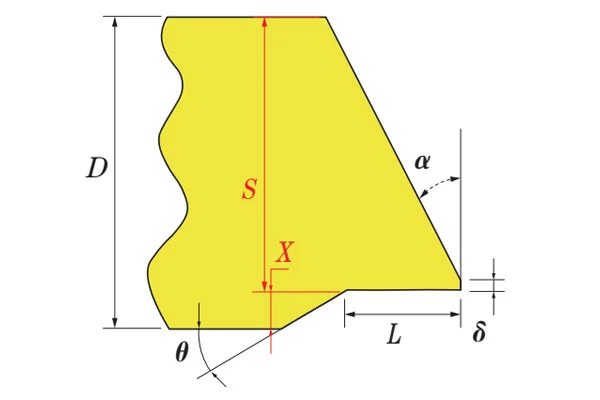

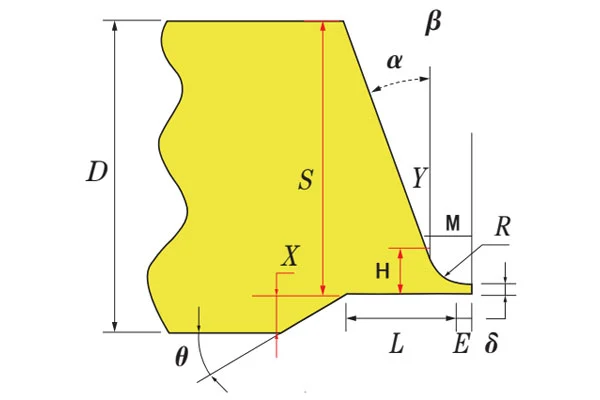

Mode de traitement de la machine à chanfreiner

D'autres types de biseau peuvent être personnalisés sur demande.

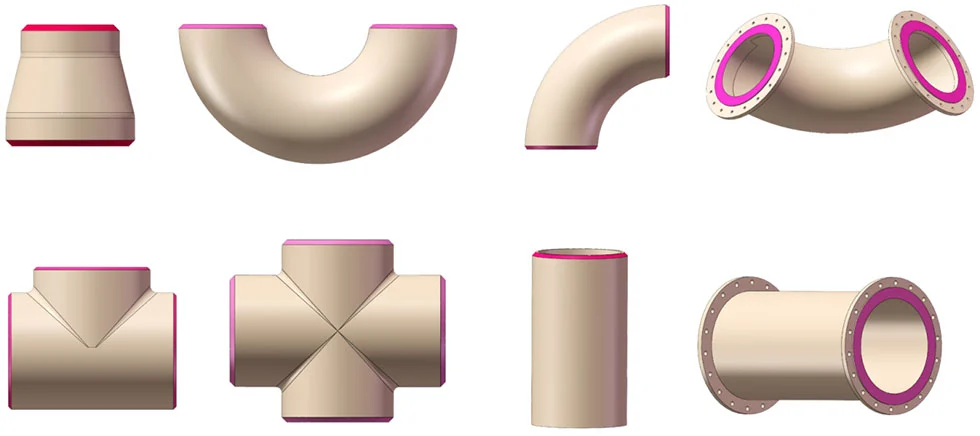

Diagramme schématique de pièces typiques

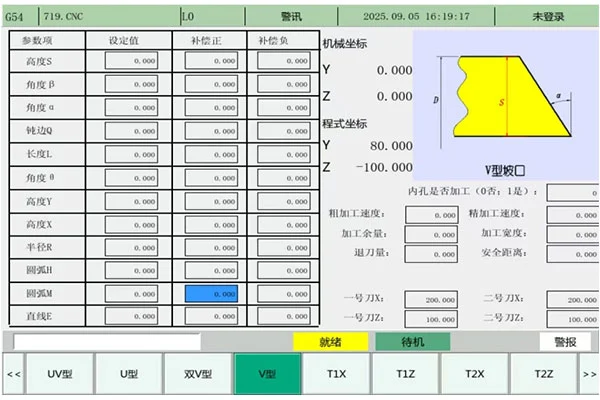

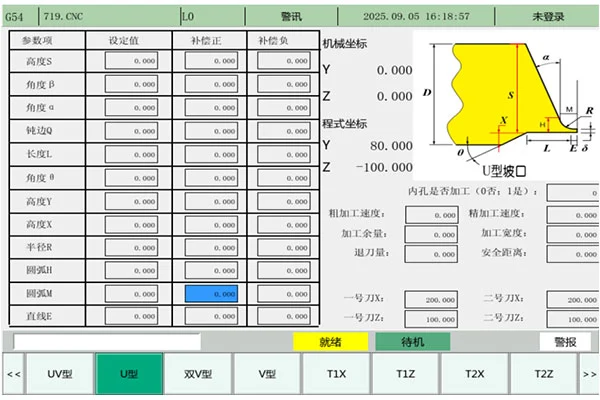

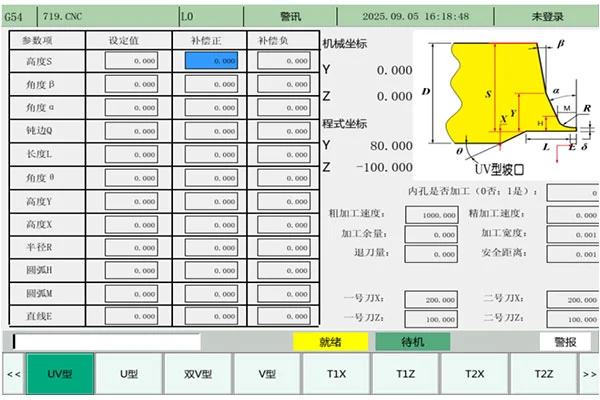

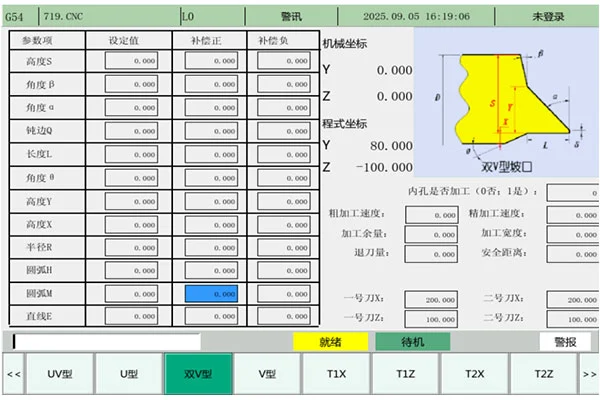

Interface d'opération de contrôle de machine à chanfreiner

Système de contrôle de la machine à chanfreiner

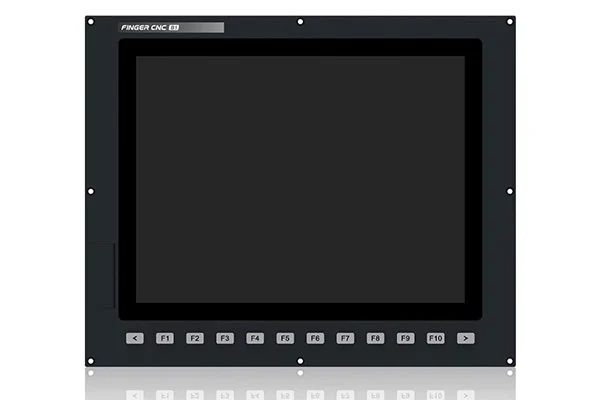

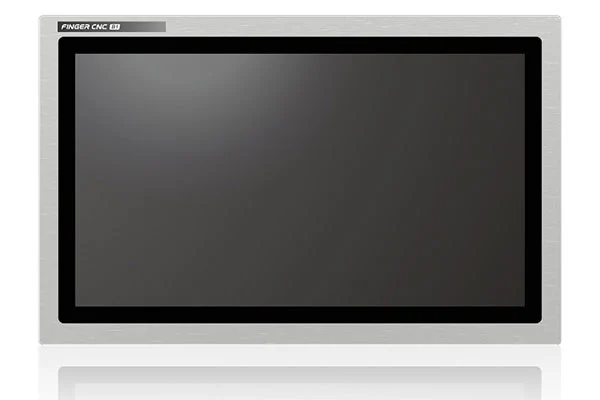

écran tactile de 15 pouces

écran tactile 19 pouces

Pourquoi nous choisir

En résumé, l'efficacité globale de la machine à chanfreiner les coudes CNC est 1 à 2 fois supérieure à celle de ses concurrents comparables, avec sa précision de traitement 5 à 10 fois supérieure.

Paramètres techniques

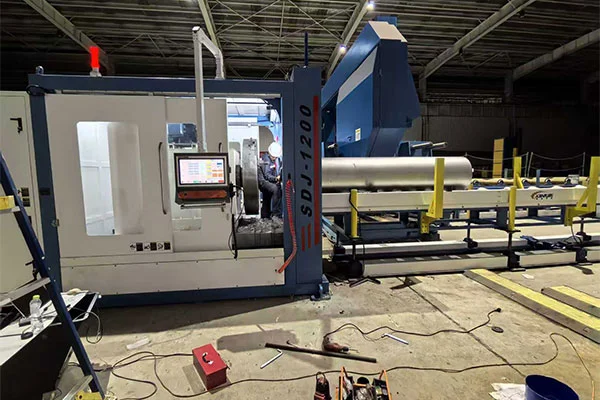

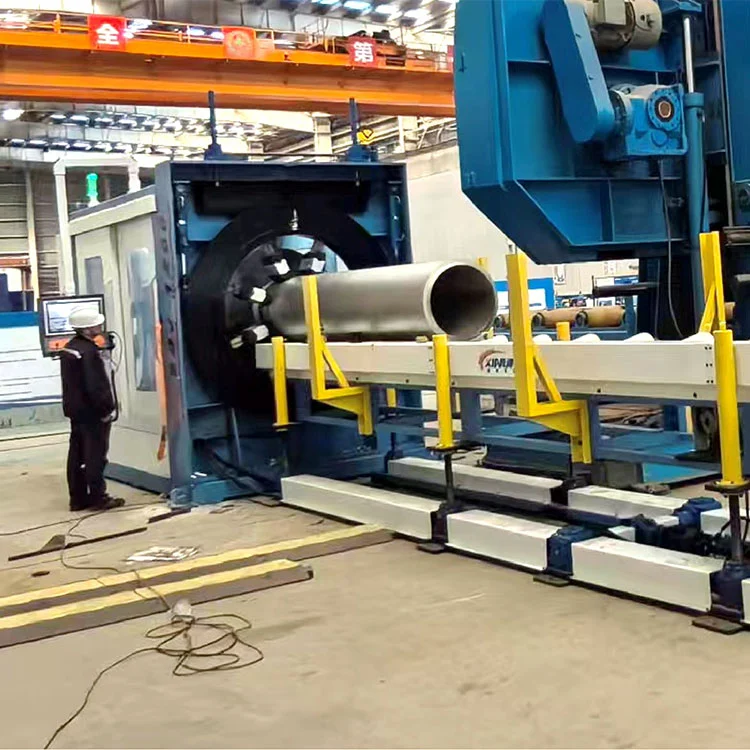

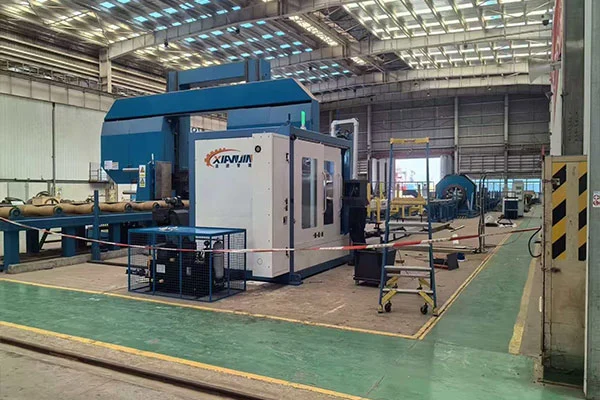

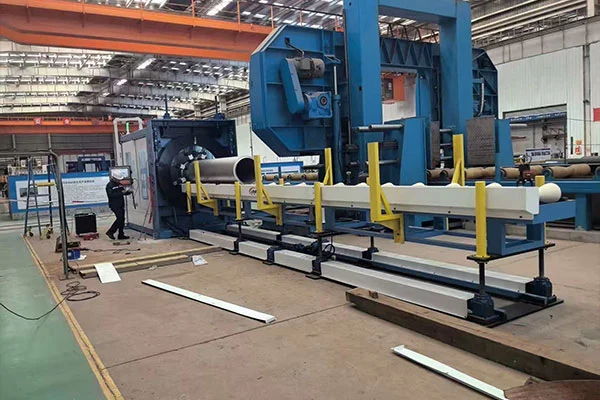

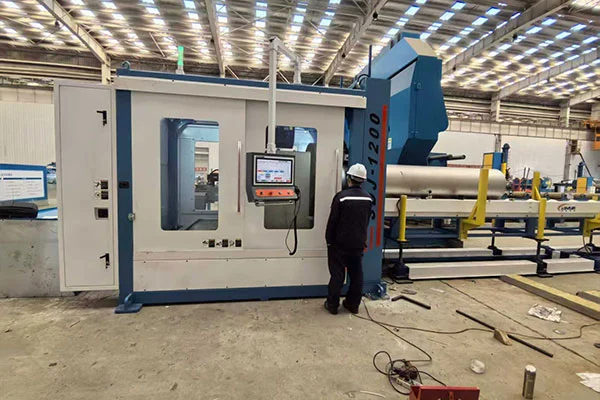

Cas d'application sur le terrain

FAQ

Q1 : Quelle est la capacité d’usinage de la machine à chanfreiner ?

R : La machine à chanfreiner les coudes CNC couvre des diamètres de tuyaux de Φ50 à 1 500 mm (R=1,5Dr) et des épaisseurs de paroi de 10 à 150 mm. Il fournit un serrage sûr et sans déformation pour les coudes, les tuyaux à paroi épaisse et à paroi mince.

Q2 : Quels avantages clés offre-t-il pour l’usinage de chanfreins ?

R : Il permet de basculer en un clic entre les biseaux de type V, double V et U. Nos programmes macro CNC développés en interne permettent un rappel rapide des paramètres pour des transitions fluides et des trajectoires d'outils précises. Capable d'effectuer des alésages intérieurs, des chanfreins externes et d'autres usinages multi-processus, il élimine la programmation et le débogage répétitifs pour fournir des chanfreins personnalisés pour des composants de forme spéciale.

Q3 : Quelles sont ses capacités de précision et de production de masse ?

R : La précision d’usinage atteint ±0,1°/0,1 mm. Les paramètres prédéfinis numériquement pour l'angle de biseau, la profondeur et la vitesse de coupe éliminent les erreurs d'opération humaine et garantissent une qualité uniforme et stable tout au long de la production par lots.

Q4 : À quelles industries et pièces la machine est-elle destinée ?

R : Conçu pour les projets de pipelines haut de gamme, notamment dans les secteurs du pétrole et du gaz, de la chimie et de l'énergie nucléaire. Elle usine des coudes, des tés, des réducteurs et des croix, combinant une découpe sous forte charge pour les pièces à parois épaisses, une adaptabilité flexible pour les pièces de forme irrégulière et des résultats de production par lots cohérents.

Service après-vente

• Période de garantie gratuite :12 mois à compter de la date de réception du matériel.

• Services sous garantie :Une consultation technique et une réparation gratuites doivent être fournies en cas de panne ou de dommage de l'équipement. Réponse aux demandes : réponse téléphonique sous 2 heures, réponse écrite sous 8 heures. Si un service sur site est requis, des ingénieurs expérimentés seront dépêchés dans les 24 heures pour les sites situés dans un rayon de 800 km, ou dans les 48 heures pour les sites situés dans un rayon de plus de 800 km. Les ingénieurs doivent rester sur place jusqu'à ce que le défaut soit corrigé et que le client soit satisfait.

• Services après l'expiration de la garantie :Réponse téléphonique dans les 2 heures suivant la réception de la demande de service. Si le problème ne peut pas être résolu par téléphone, des ingénieurs seront dépêchés dans les 24 heures (dans un rayon de 800 km) ou 48 heures (au-delà de 800 km) pour fournir une assistance de réparation sur site.

• La société adhère à sa philosophie de service et à son engagement en matière de service de support opérationnel pour résoudre les problèmes après-vente rapidement et efficacement.
