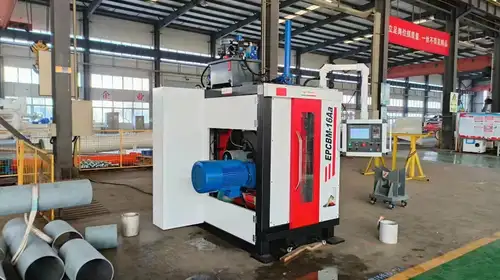

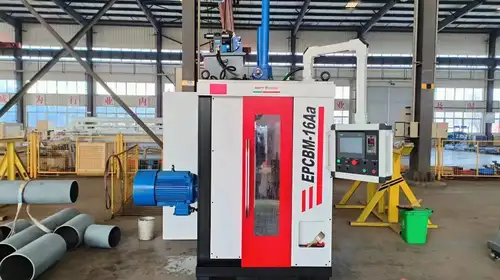

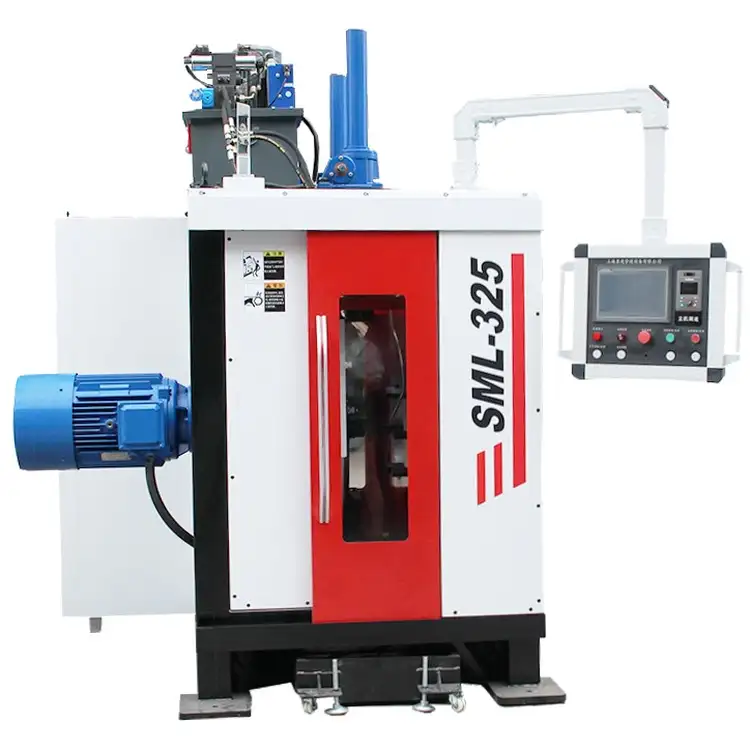

Machine de découpe de tuyaux CNC SML

La machine de découpe de tubes CNC SML repose sur un système de contrôle automatique PLC intégré. Le PLC coordonne tous les processus de la machine pour permettre un fonctionnement fluide de l'alimentation, du réglage de la longueur, de la découpe, du chanfreinage double face, du marquage laser, du déchargement et du tri des matériaux courts. Cela réduit les interventions manuelles et évite les erreurs opérationnelles et les risques de sécurité. Les paramètres de changement peuvent être enregistrés et récupérés d’une simple pression sur l’écran tactile pour une production stable et fiable. Adapté au traitement continu de gros volumes de tubes et de profilés, il contribue à augmenter la production, à réduire les coûts et à améliorer le rendement.

Caractéristiques du produit

Contrôle de verrouillage automatique de processus complet PLC

La machine de découpe de tubes CNC SML est équipée d'un système de contrôle automatique PLC intégré. Plusieurs processus, notamment l'alimentation, le réglage de la longueur, la coupe, le biseautage, le marquage, le déchargement et le tri des travaux de liaison. Une intervention manuelle minimale est requise pour réaliser un fonctionnement automatisé des canalisations pour les tuyaux et les profilés.

Alimentation automatique et réglage de la longueur du servo de haute précision

Équipé d'un mécanisme d'alimentation automatique pour le chargement et l'alimentation en vrac afin d'éviter les collisions de matériaux. Le positionnement servo offre un contrôle de longueur stable et précis. Les spécifications du produit peuvent être modifiées rapidement sans mesure ni marquage manuels.

Coupe simultanée et chanfreinage double face en un seul serrage

La coupe et le chanfreinage à double extrémité peuvent être réalisés dans une seule configuration de serrage. Il élimine les erreurs de positionnement causées par le re-serrage, garantit un angle de biseau et une finition de surface constants et simplifie la préparation ultérieure du soudage.

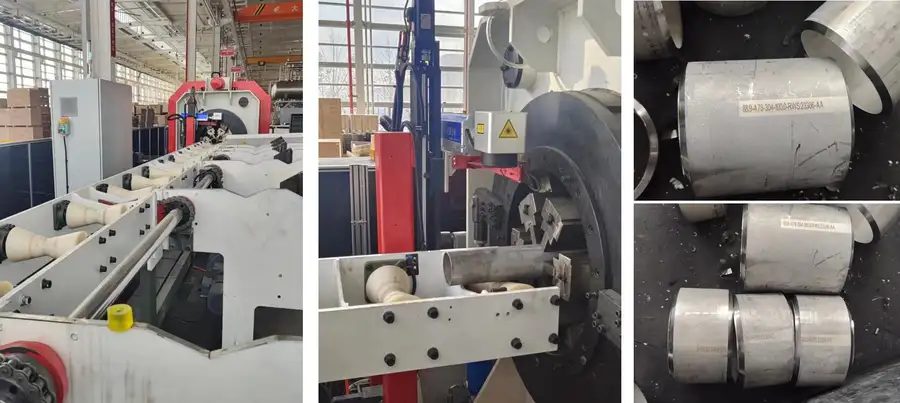

Marquage laser automatique et déchargement de tri intelligent

Intégré à une unité de marquage laser pour graver automatiquement les numéros de lot, les spécifications et les numéros de série pour la traçabilité des produits. Il comporte une identification et un rejet de matériaux de courte durée. Les produits et rebuts qualifiés sont déchargés automatiquement dans des zones séparées sans qu’un tri manuel ne soit nécessaire.

Changement de produit en un clic pour une production continue de masse

Les paramètres du processus peuvent être enregistrés et rappelés d’une simple pression sur l’écran tactile. Il réduit les erreurs humaines et les risques pour la sécurité, augmente régulièrement la capacité de production, réduit les coûts de main-d'œuvre et améliore le taux de rendement.

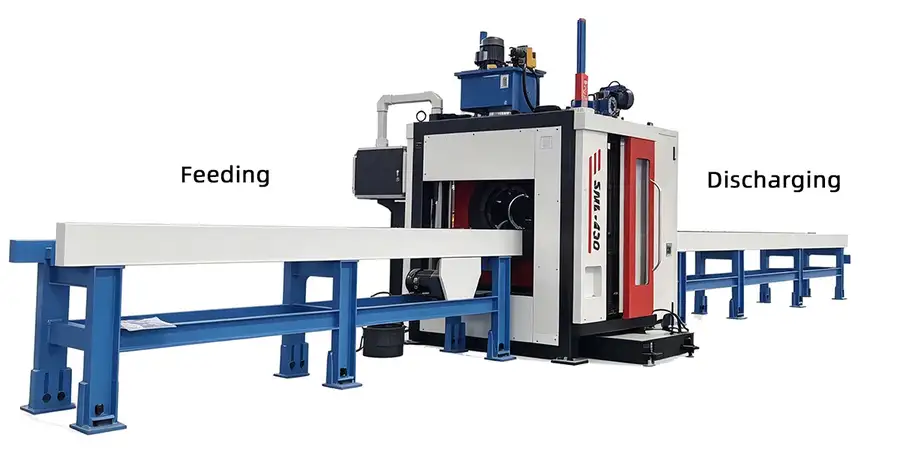

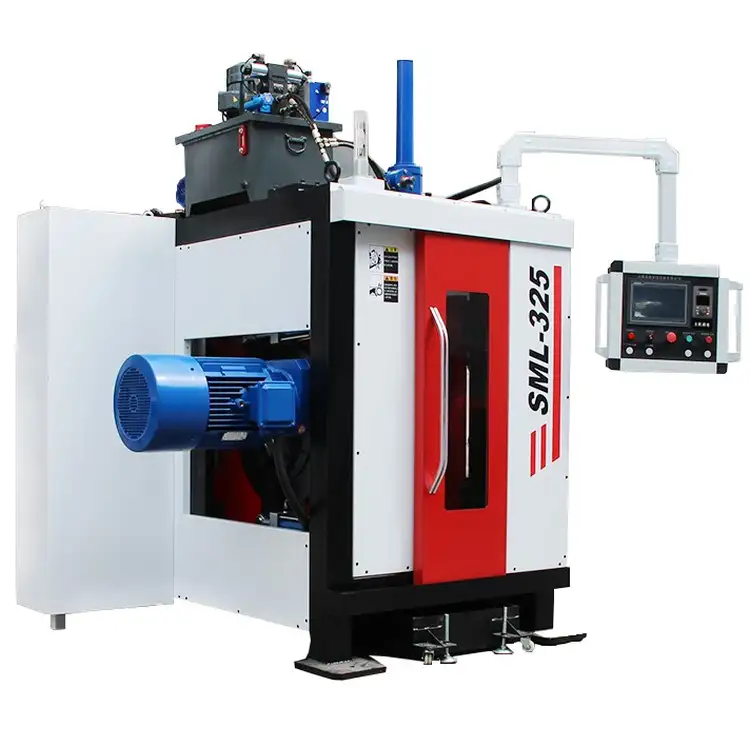

Dessin de l'unité principale de la série SML (alimentation et décharge en option)

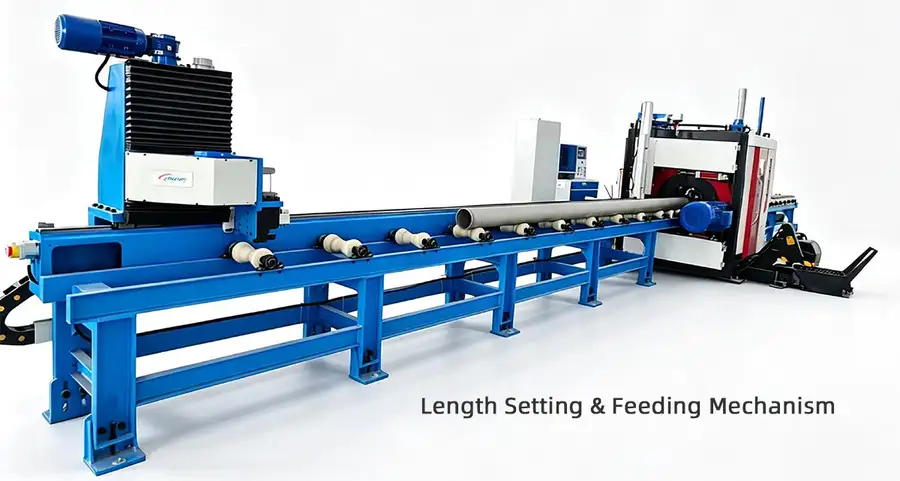

Mécanisme de réglage de la longueur de la série SML (en option)

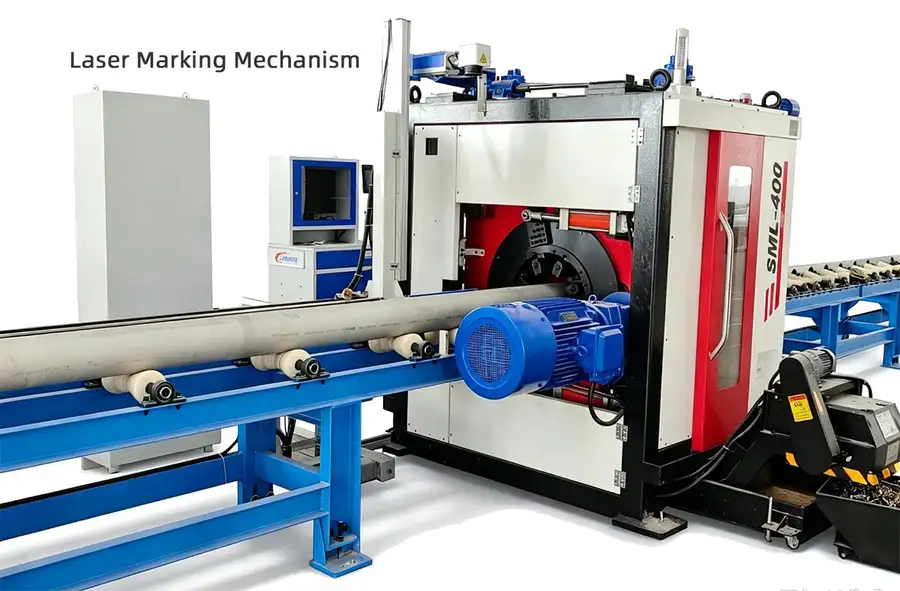

Marquage laser série SML (en option)

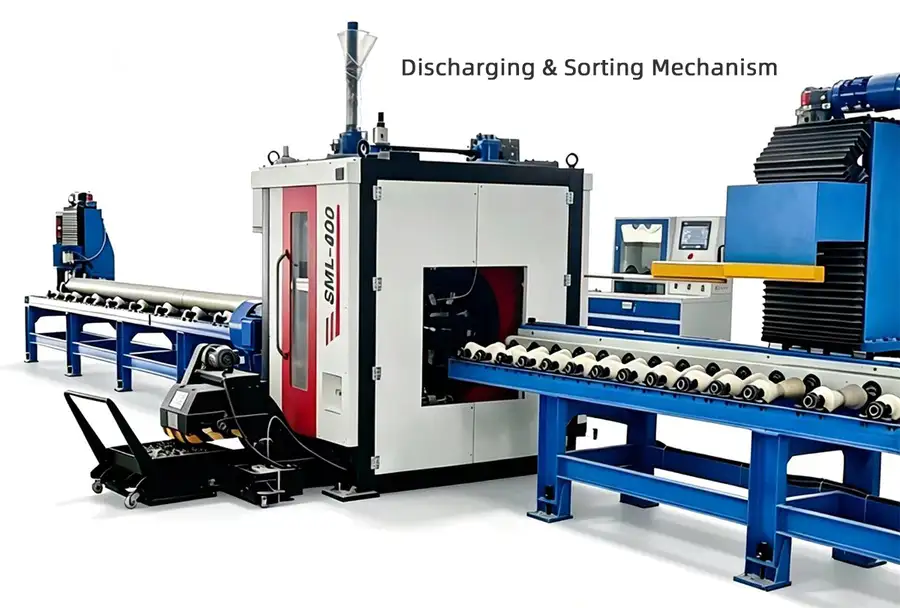

Mécanisme de déchargement et de tri série SML (en option)

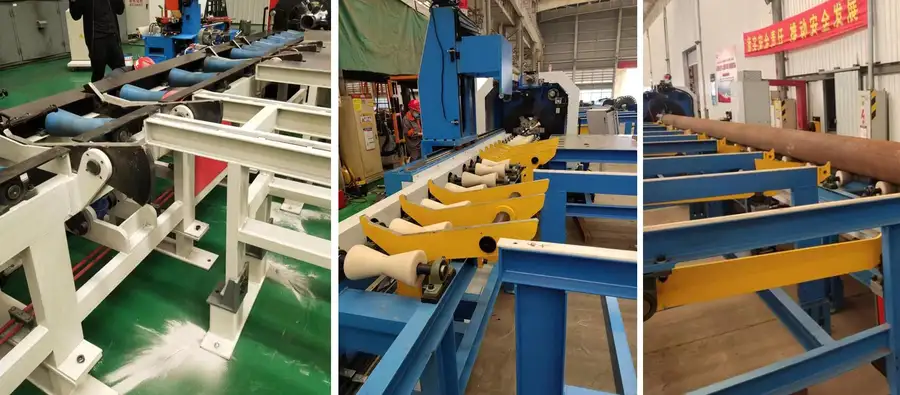

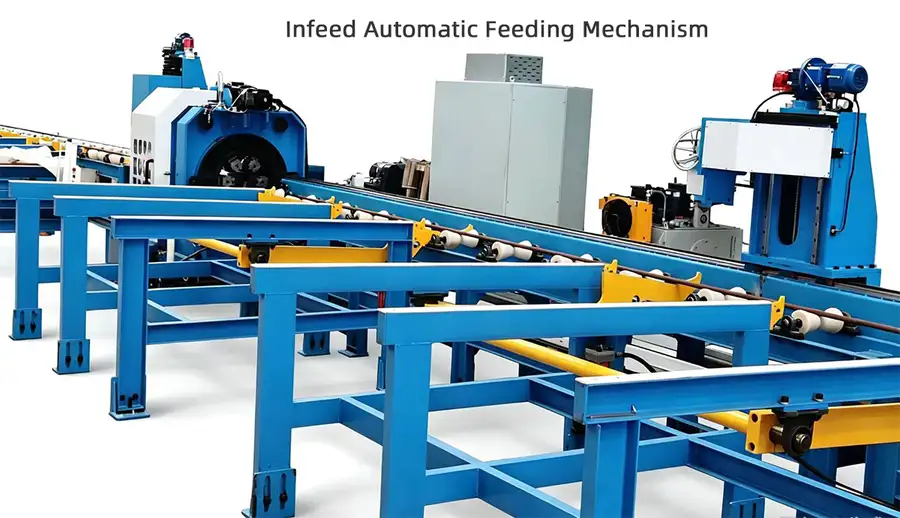

Mécanisme d'alimentation automatique série SML (en option)

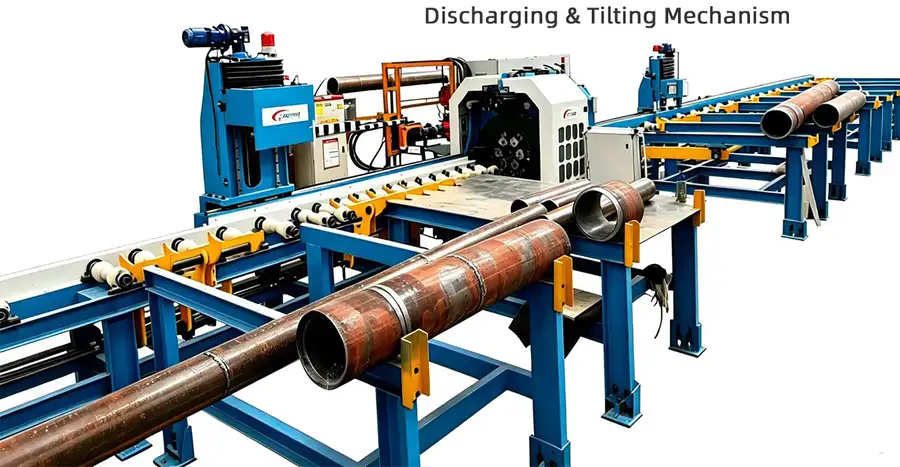

Mécanisme de décharge et d'inclinaison de la série SML (en option)

Paramètres techniques

Paramètres de sélection

Épaisseur de paroi d'usinage recommandée

Acier au carbone : Coupe + biseau double face jusqu'à 18 mm / Simple biseau jusqu'à 20 mm

Acier inoxydable : Coupe + biseau jusqu'à 15 mm / Simple biseau jusqu'à 18 mm

Paramètres techniques

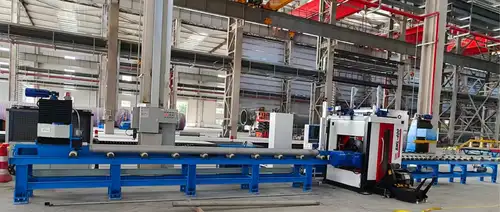

Disposition complète de la ligne série SML

Disposition complète SML (système de déchargement)

Notes de sélection du système de décharge

1. La longueur de décharge est facultative

2. Si un traitement anti-carbonisation est requis sur la surface des roues de transport

Dessin de configuration complet de l'équipement SML (système d'alimentation + système de réglage de la longueur)

Notes de sélection du système d'alimentation

1. Longueur d'alimentation des matières premières

2. Traitement anti-carbonisation des roues

3. Mode d'alimentation

4. Dimension de réglage de longueur unique

Dessin de configuration complet de l'équipement SML (système de marquage laser)

Notes de sélection du support du système d'alimentation

1. Longueur d'alimentation des matières premières

2. Traitement anti-carbonisation des roues

3. Mode d'alimentation

4. Dimension de réglage de longueur unique

Dessin de configuration complet de l'équipement SML (système de stockage d'entrée et de sortie)

Notes de sélection du système de stockage d'entrée et de sortie

1. Longueur de la matière première

2. Max. et min. longueur de décharge

Dessin de configuration complet de l'équipement SML (système d'inclinaison et de tri d'entrée et de sortie)

Notes de sélection du système d'inclinaison et de tri d'entrée et de sortie

1. Longueur de la matière première

2. Longueur de décharge maximale et minimale

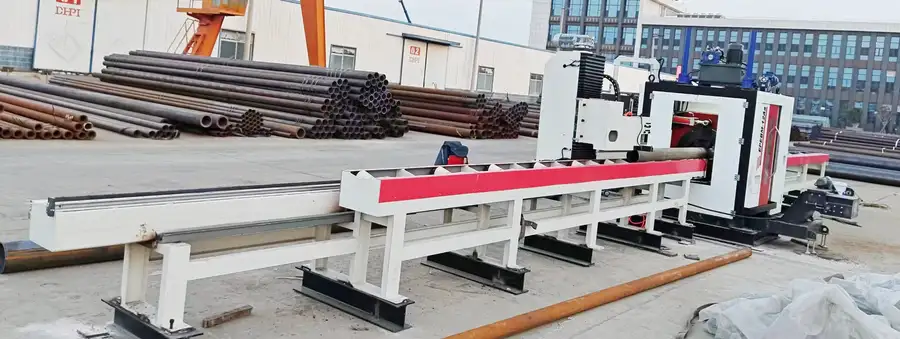

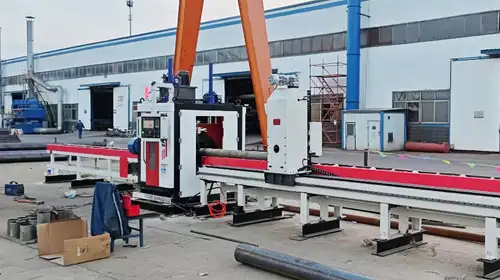

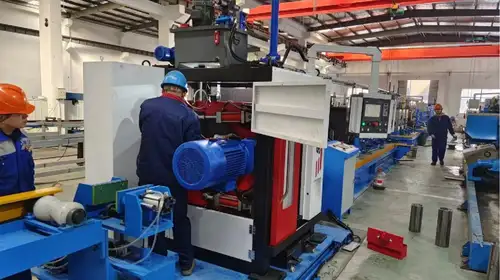

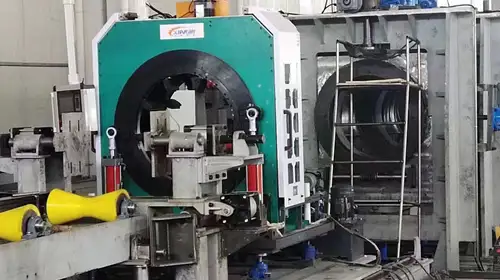

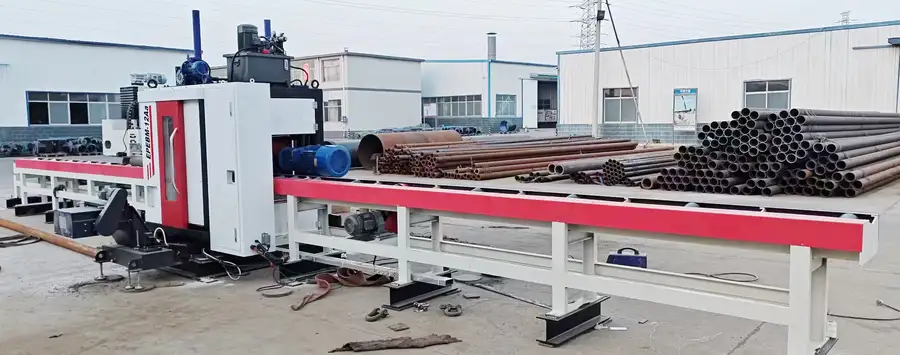

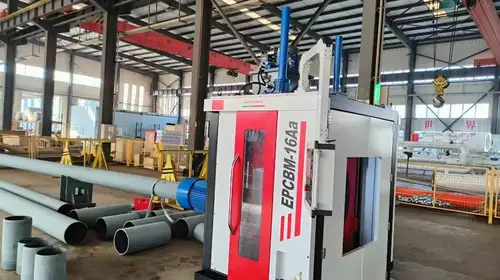

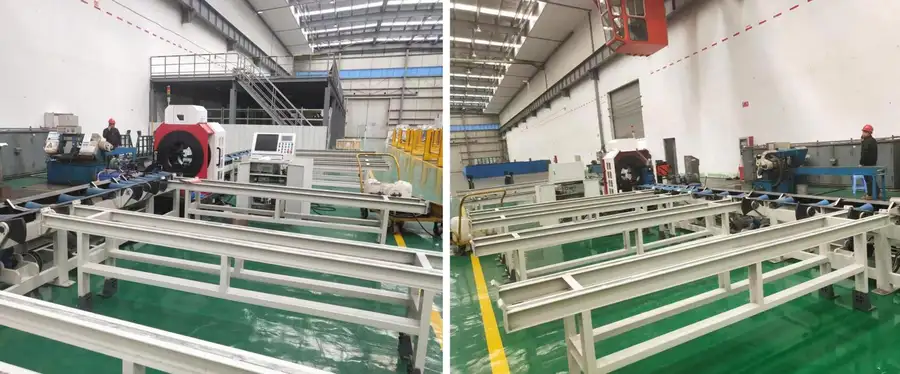

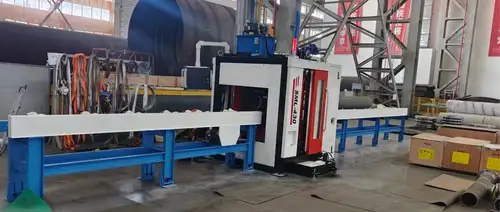

Cas d'application sur site

FAQ

Q : Quel système de contrôle l'équipement automatisé SML adopte-t-il et quelles fonctions peut-il réaliser ?

R : Cette machine de découpe de tubes CNC SML adopte un système de contrôle automatique PLC intégré avec des processus coordonnés, permettant une automatisation complète du processus, depuis l'alimentation des matières premières jusqu'au tri et à la décharge des produits finis.

Q : Quels sont les points forts du processus de découpe et de chanfreinage ?

R : La coupe et le biseautage double face peuvent être réalisés en un seul serrage. Il évite les erreurs de positionnement causées par le re-serrage, offre une qualité de chanfrein constante et réduit le travail de préparation avant le soudage.

Q : Quelles fonctions offrent le marquage laser et le tri des matériaux courts ?

R : Le marquage laser automatique après usinage facilite la traçabilité des matériaux. Le système trie et rejette automatiquement les matériaux courts hors spécifications sans prélèvement manuel.

Q : À quels scénarios de production cet équipement est-il adapté et quels avantages peut-il apporter ?

R : Il est idéal pour le traitement continu de gros volumes de tuyaux et de profilés. Les paramètres de changement peuvent être rappelés d'un seul clic, réduisant ainsi le travail et les erreurs humaines tout en augmentant la production et le rendement.
