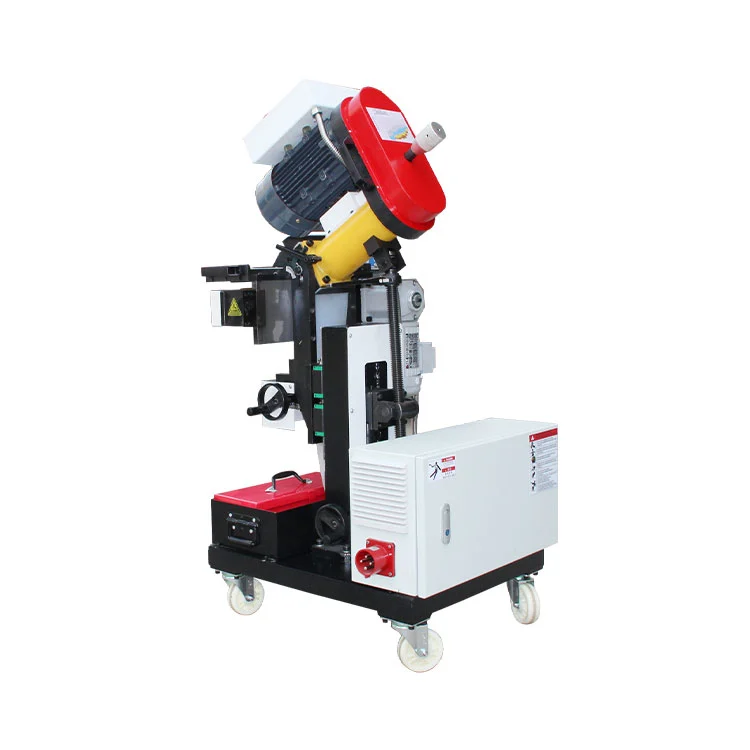

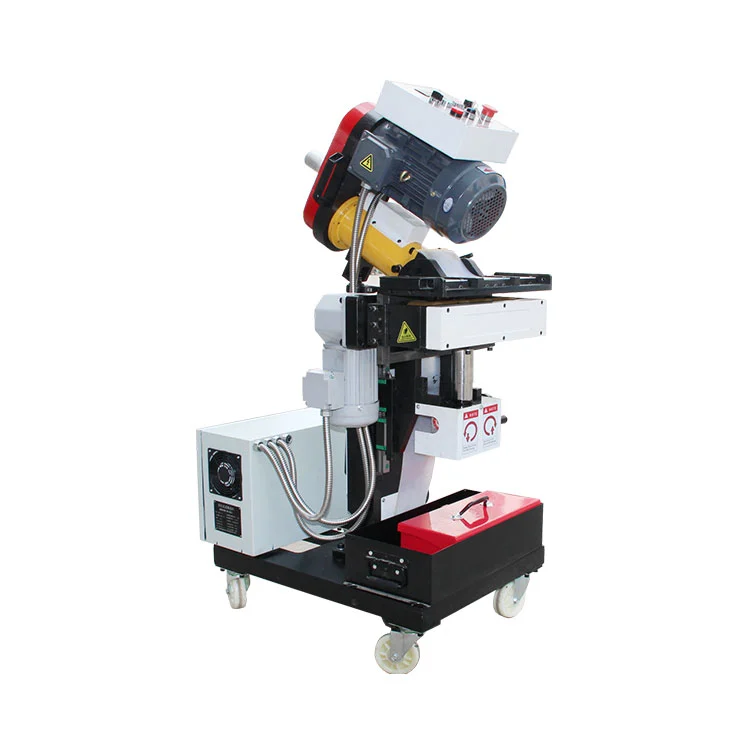

Fraiseuse de bord progressive automatique

En tant que fabricant et fournisseur leader d'équipements de pipeline en Chine, Xianjin Pipeline lance la fraiseuse automatique de bords progressifs. Conçu pour le chanfreinage des plaques métalliques avant soudage, il améliore considérablement la qualité du soudage et la précision de l'usinage. Dotée de la technologie de fraisage et de coupe à froid, la machine évite la déformation thermique pendant le fonctionnement, conserve les propriétés d'origine de la plaque et répond aux exigences strictes en matière de chanfreinage dans toutes les industries.

La fraiseuse de bord progressive automatique est utilisée pour l'usinage de chanfrein et de biseau de plaques métalliques avant le soudage, avec des performances de chanfreinage exceptionnelles pour l'acier inoxydable. La machine prend en charge des angles de biseau de 0° à 60° et serre une épaisseur de plaque de 5 à 60 mm. Plages de largeur de biseau en un seul passage C0-C20 mm, taille de biseau maximale réalisable C45 mm. Il se caractérise par une opération simple, un débit élevé, des angles d'usinage précis et des surfaces biseautées lisses.

Caractéristiques du produit

Performances haute puissance

La fraiseuse automatique de chants progressifs est équipée de deux moteurs principaux conformes à la norme européenne CEI ; AC asynchrone triphasé 3000Wx2. Equipé d'un réducteur à angle droit norme CEI : couple élevé, faible vitesse 400W. Le corps de la machine robuste assure une puissance de sortie stable.

Précision contrôlable

Réglage fin de la profondeur du biseau : 1,5 mm par passe. Angle de biseau réglable de 0° à 60°. Vitesse de la tête de coupe : 800 tr/min. Vitesse de déplacement : 0~1,2 m/min avec contrôle de fréquence variable. Épaisseur de la plaque à serrer : 5 ~ 60 mm. Largeur de biseau en un seul passage C0 ~ C20 mm, largeur de biseau maximale C45 mm. Fonctionnement permettant d'économiser du travail et ajustement flexible.

Intelligent Autonome

Conception automotrice, aucun maintien manuel requis ; auto-serrage pour éviter le détachement des bords. Vérin pneumatique intégré pour le levage automatique du corps, hauteur de serrage 820 ~ 860 mm. Les rouleaux résistants à l'usure s'adaptent à diverses conditions de travail. Encombrement réduit, collecte centralisée des copeaux et changement d'outil facile.

Protection de sécurité

Armoire électrique à sécurité et capacité accrues ; Indice de protection contre les explosions IP54. Isolation des câbles de classe F, protection contre l'augmentation de température de classe B avec les composants électriques industriels. Plusieurs dispositifs de protection de sécurité pour une assurance de sécurité complète.

Mode biseau principal

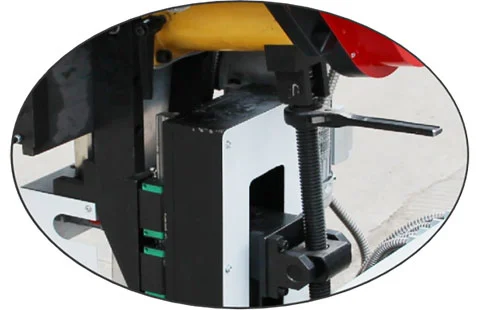

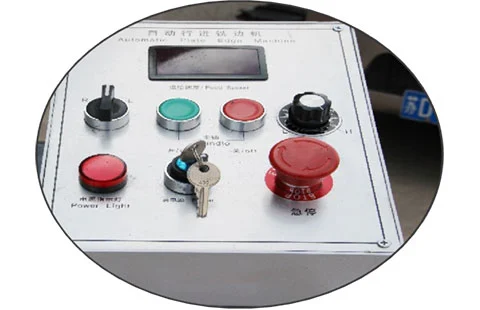

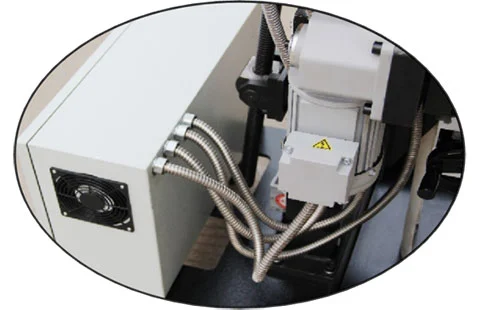

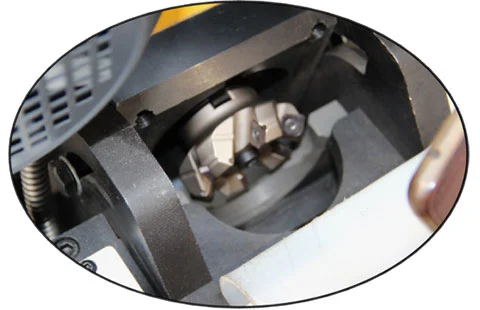

Vues détaillées

Paramètre de base

Fraiseuse de chant progressive automatique 2M-60

Paramètres de traitement

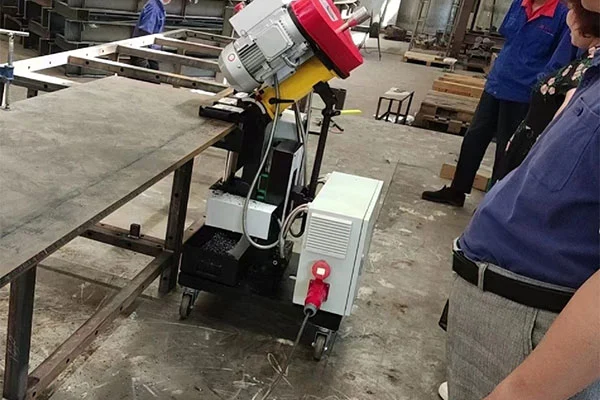

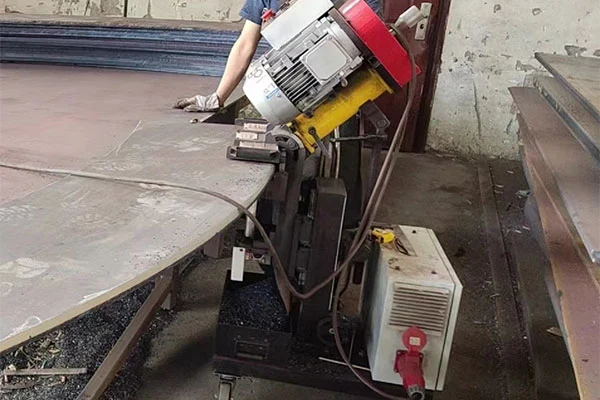

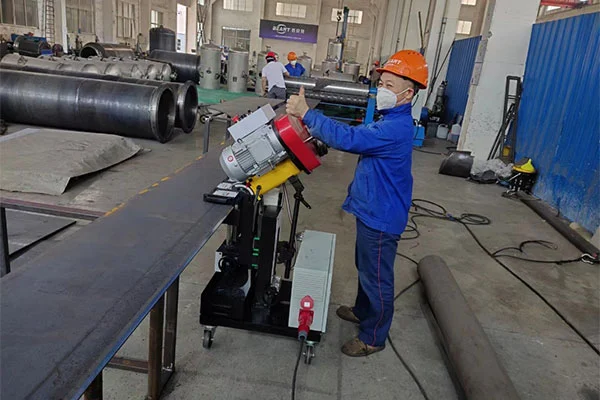

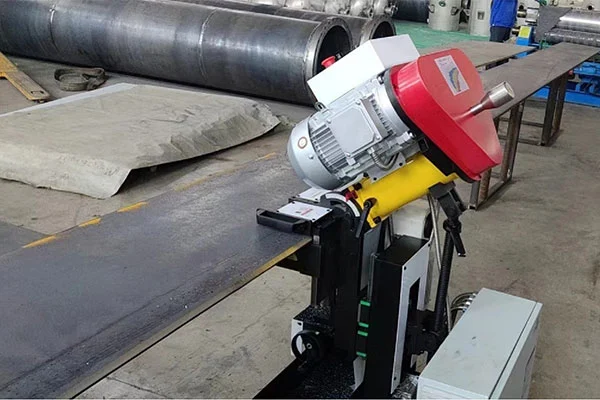

Cas d'application sur site

FAQ

Q : Quels sont les avantages de la fraiseuse automatique de chants progressifs ZM-60 par rapport aux processus traditionnels ?

R : Cette fraiseuse de bord progressive automatique résout les inconvénients de l'oxycoupage et du polissage par meuleuse, tels que l'intensité du travail intense, les angles irréguliers, les surfaces biseautées rugueuses et le bruit élevé. Il se caractérise par un réglage facile de l'angle, une opération simple, un respect de l'environnement et des économies d'énergie, des angles précis et des surfaces finies lisses.

Q : Quelle est la plage d’épaisseur des plaques pouvant être traitées par cette machine ?

R : Il peut serrer et usiner des plaques d'une épaisseur de 5 mm à 60 mm, couvrant plusieurs spécifications, des plaques minces aux plaques d'épaisseur moyenne.

Q : Quelles sont les spécifications d'usinage pour le biseau en une seule passe et le biseau maximum, respectivement ?

R : La plage d'usinage de chanfrein en une seule passe est de C0 à C20 mm et la spécification de chanfrein maximale est de C45 mm.

Q : À quelles industries cette machine est-elle applicable ?

R : Il convient à la construction offshore et navale, aux appareils à pression, à la pétrochimie, aux structures en acier lourdes, aux machines minières, à la construction d'énergie nucléaire et aux industries de fabrication de machines.

Service après-vente

• Période de garantie gratuite :La période de garantie pour la fraiseuse automatique à bords progressifs est de 12 mois à compter de la date d'acceptation.
• Services sous garantie :Une consultation technique et une réparation gratuites doivent être fournies en cas de panne ou de dommage de l'équipement. Réponse aux demandes : réponse téléphonique sous 2 heures, réponse écrite sous 8 heures. Si un service sur site est requis, des ingénieurs expérimentés seront dépêchés dans les 24 heures pour les emplacements situés dans un rayon de 800 km ou dans les 48 heures pour les emplacements situés dans un rayon de plus de 800 km. Les ingénieurs doivent rester sur place jusqu'à ce que le défaut soit corrigé et que le client soit satisfait.
• Services après l'expiration de la garantie :Réponse téléphonique dans les 2 heures suivant la réception de la demande de service. Si le problème ne peut pas être résolu par téléphone, des ingénieurs seront dépêchés dans les 24 heures (dans un rayon de 800 km) ou 48 heures (au-delà de 800 km) pour fournir une assistance de réparation sur site.
• L'entreprise adhère à sa philosophie de service et à son engagement en matière de service d'assistance opérationnelle pour résoudre les problèmes après-vente rapidement et efficacement.

Normes techniques

Ce lot d'équipements d'appel d'offres (conception et fabrication) et ses pièces détachées devront être conformes aux dernières normes nationales (GB), industrielles (JB, DL...) et internationales (SI, ANSI, ASME, AWS, API, DIN, ISO), en plus des paramètres et exigences techniques précisés dans le cahier des charges. Les normes adoptées pour la conception et la fabrication des produits sont les suivantes :

• Code général pour la construction et l'acceptation de l'installation d'équipements mécaniques GB50231-98
• Lignes directrices pour la conception de sécurité des équipements électriques GB4064-1983
• Sécurité des machines — Équipement électrique des machines GB 5226.1-2002
• Marquage des conducteurs isolés GB4884-85
• Code d'acceptation de la qualité de construction des structures en acier GB 50205-2002
• Code de conception des structures en acier GB 50017-2003
• Norme de fabrication pour la tuyauterie de procédé : ASTM B31.3
• Normes internationales (SI, ANSI, AWS, API, DIN, ISO)
