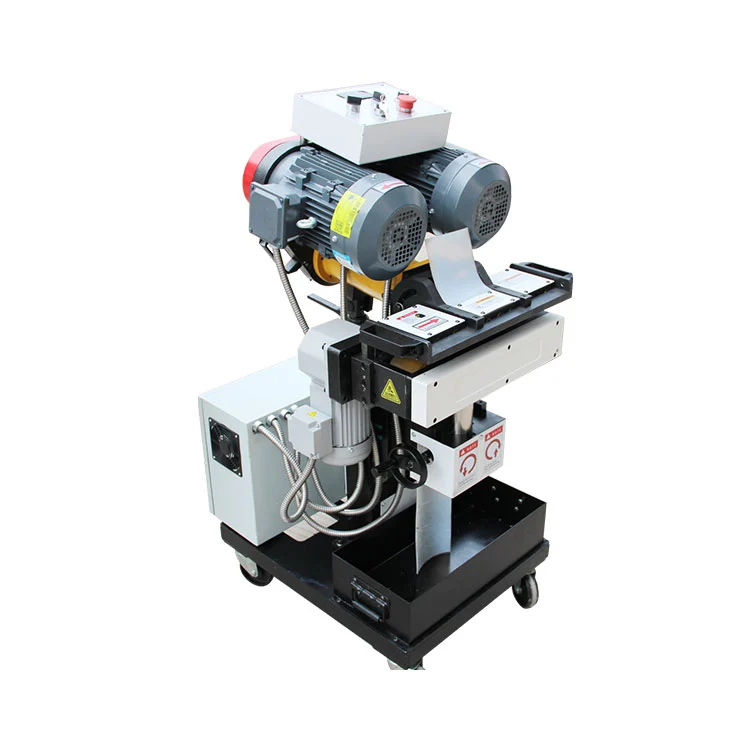

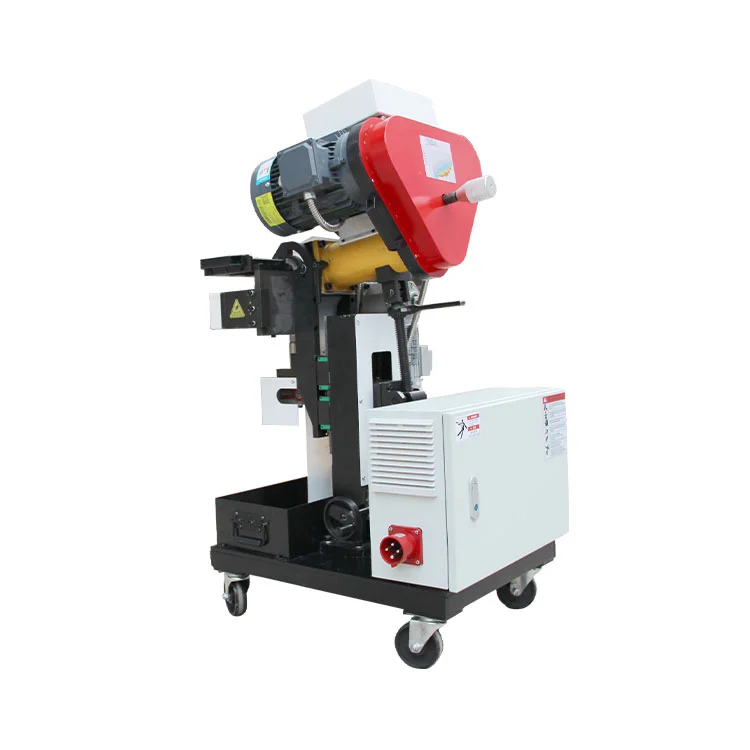

Fraiseuse automatique de bord de plaque

La fraiseuse automatique de bords de tôles effectue un chanfreinage avant soudage sur des tôles métalliques avec une capacité de traitement exceptionnelle de l'acier inoxydable. Il comporteAngle de biseau de 0° à 60°, Épaisseur de la plaque de serrage de 5 à 80 mm, largeur de biseau en un seul passageC0-C20mmet maximaleC45mm. Compatible avec les métaux ferreux (acier au carbone, fonte) et les matériaux non ferreux (acier inoxydable, titane, composites).

Caractéristiques du produit

Performances puissantes

La fraiseuse automatique de bords de plaques dotée de deux moteurs principaux conformes à la norme CEI ; CA asynchrone triphasé3000*2W; Réducteur à axe orthogonal standard CEI ;Sortie basse vitesse à couple élevé de 400 W. Le corps robuste de la machine assure une fourniture de puissance stable.

Précision contrôlable

Réglage fin de la profondeur du biseau à1,5 mm par pas; Angle de biseau réglable :0°-60°; vitesse de la tête de coupe :800 tr/min/min; vitesse de déplacement à fréquence variable :0-1,2 M/min. Convient à l'épaisseur de la plaque5-80mm; biseau en un seul passageC0-C20mm, biseau maximumC45mm. Fonctionnement économique avec réglage flexible.

Auto-opération intelligente

Conception automotrice, aucun maintien manuel requis ; auto-serrage pour empêcher le bord de glisser. Cylindre pneumatique intégré pour un levage automatique ; hauteur de serrage820-860 millimètres. Les rouleaux résistants à l'usure s'adaptent à diverses conditions de travail. Encombrement réduit, collecte centralisée des copeaux, remplacement facile des outils.

Protection de sécurité

Armoire électrique de capacité accrue et de sécurité accrue ;Indice antidéflagrant IP54; Isolation des câbles de classe F et protection contre l'augmentation de température de classe B avec composants électriques de qualité industrielle. Equipé de dispositifs multi-sécurité pour une garantie de sécurité complète.

Mode biseau principal

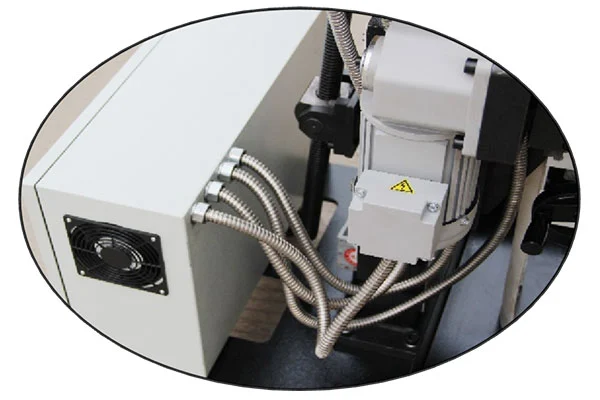

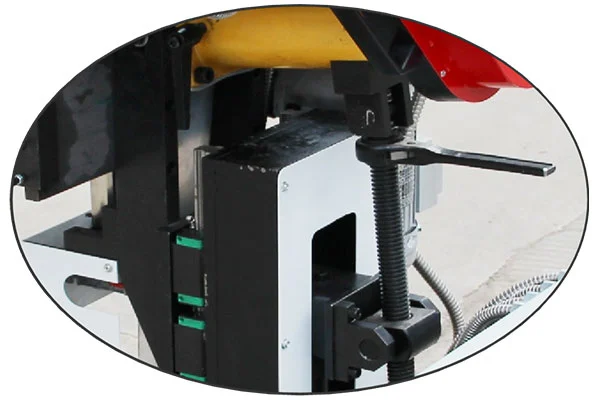

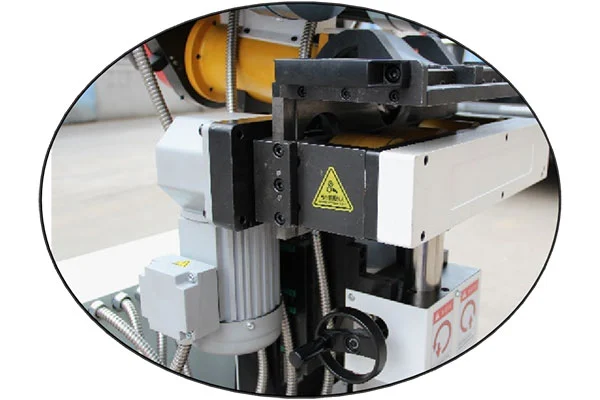

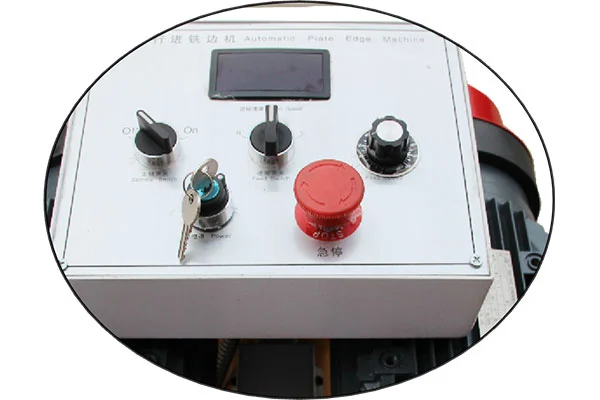

Vues détaillées

Spécifications techniques

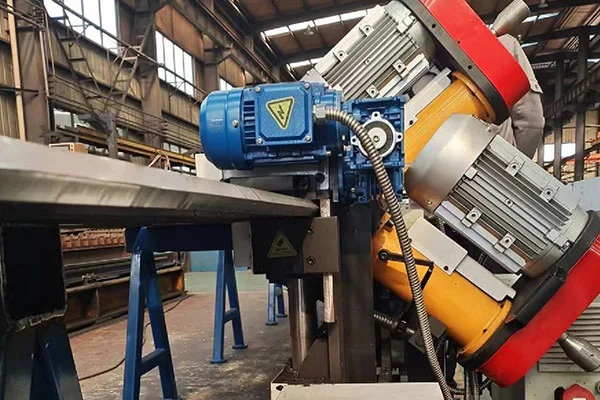

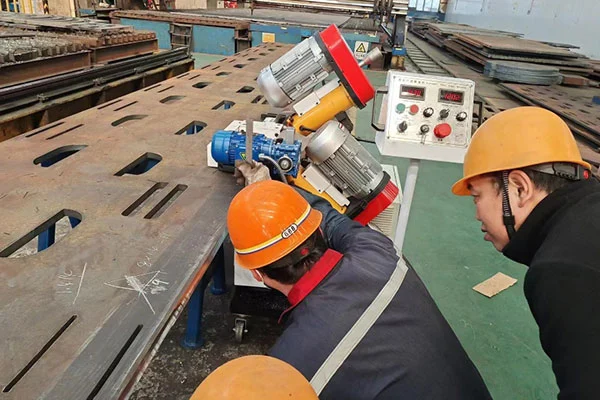

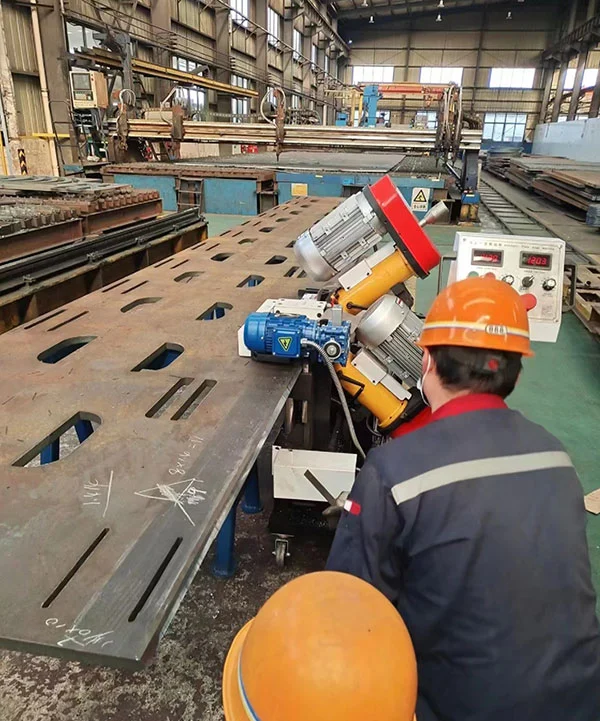

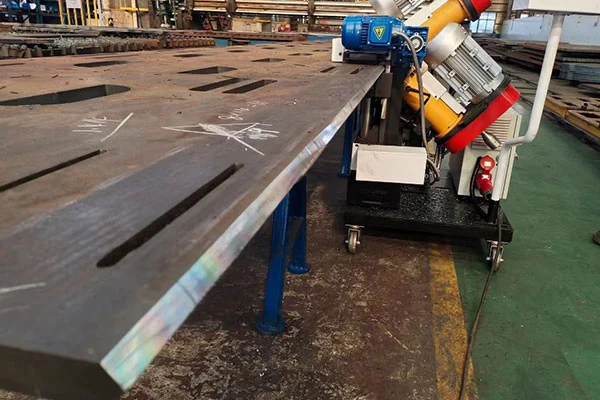

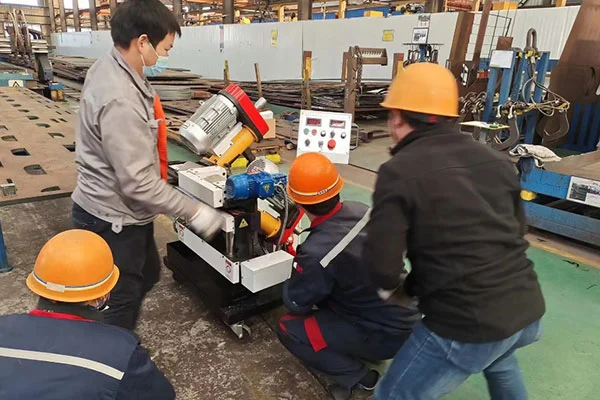

Cas d'application sur site

Pourquoi nous choisir ?

Force technique intégrée

Intègre la R&D, la conception, la production, la vente et le service après-vente. Soutenus par un personnel technique senior et intermédiaire, nous améliorons continuellement les produits et fournissons des solutions personnalisées non standard.

Portefeuille de produits complet

Gamme complète de machines mécaniques de découpe à froid et de chanfreinage pour tubes et plaques. Les modèles servomoteurs haut de gamme sont largement reconnus. Les produits sont destinés aux industries de l'aérospatiale, de l'énergie nucléaire, de la chimie, de la pharmacie et d'autres industries de pipelines.

Capacité d'approvisionnement fiable

Situé dans le delta du fleuve Yangtze. Zone végétale autour1000m², production annuelle de centaines d'unités par modèle, stock de pièces de rechange suffisant.

Marché mondial et service sur site

Produits vendus dans tout le pays et exportés vers la Russie, la Malaisie, Singapour, le Kazakhstan, etc. Forts d'une riche expérience dans l'installation et la maintenance de pipelines, nous entreprenons des projets de découpe et de chanfreinage de tuyaux sur site.

Innovation technique

Xianjin Pipeline poursuit l'innovation continue en R&D pour améliorer la stabilité, l'efficacité et l'automatisation de la fraiseuse automatique de bords de plaques. Il rationalise les opérations, permet l'automatisation et l'interaction homme-machine, et allège la lourde charge de travail des opérateurs par rapport aux modes semi-automatiques conventionnels.

FAQ

Q1 : Quelles principales formes de biseau la machine peut-elle produire ?

R : La fraiseuse automatique de bord de plaque traite principalementBiseaux de type K/X, V/Y, 0° et U/J.

Q2 : Quelle est la plage de réglage de l’angle de biseau ?

R : Le réglage de l'angle de biseau va de0°-60°.

Q3 : Quelle est la capacité de traitement de biseau de la machine ?

R : Il prend en charge l’ajustement quantitatif pour l’avance et la rétraction de l’outil. La largeur du biseau en un seul passage estC0-20mm, et un maximum deC56mmpeut être obtenu par plusieurs passes.

Q4 : Quels sont les avantages de sa configuration de moteur et de réducteur ?

R : Le moteur et le réducteur sont tous deux conformes aux normes européennes CEI, fournissant une puissance de sortie stable et adaptés aux projets basés dans l'UE.
