Fraiseuse de chant pour tôle d'acier

La fraiseuse de chants pour tôles d'acier convient au traitement des métaux ferreux tels que l'acier au carbone et la fonte, ainsi que des métaux non ferreux comme l'acier inoxydable, le titane et les matériaux composites. Il présente une plage d'angles de biseau de0°-90°et vitesse de déplacement réglable à fréquence variable de0 à 1200 mm/min. La vitesse de biseautage est inversement proportionnelle à la profondeur de coupe. La machine offre une utilisation facile et une structure compacte.

Caractéristiques du produit

Puissance à double moteur

La fraiseuse de bords pour tôles d'acier est dotée d'un double3000WMoteurs principaux CA asynchrones triphasés. Correspondant à une norme CEI400Wréducteur à angle droit à faible vitesse et couple élevé et entraînement de déplacement à fréquence variable. Son cadre rigide permet un usinage sans vibrations pour un rendement constant et puissant.

Biseautage de précision

Ajustez la profondeur du biseau à1,5 mm par pas; angle de biseau réglable0°-90°. Vitesse du disque de coupe :800 tr/min/min, vitesse de déplacement :0-1,2 m/min. Épaisseur de la plaque de serrage :5-80mm. Biseau en une seule passe :0-20mm, biseau maximum :45mm. Hauteur de serrage :820-860mm. Manivelle permettant d'économiser du travail.

Fonctionnement intelligent

Conception automotrice, aucune poussée ou maintien manuel nécessaire. Le mécanisme d'auto-serrage évite le glissement des bords. Le levage automatique par vérin pneumatique intégré, les rouleaux en polyuréthane résistant à l'usure et les roues universelles en aluminium s'adaptent à diverses conditions de chantier. Changement d'outil rapide, collecte centralisée des copeaux, déplacement facile et faible encombrement.

Contrôle sûr et intelligent

Armoire électrique à sécurité renforcée avecIndice antidéflagrant IP54. Isolation des câbles de classe F et protection contre l'augmentation de la température de classe B. Composants de qualité industrielle avec protection contre les surcharges. Équipé de prises aviation, d'un interrupteur avant/arrière du moteur, d'un bouton marche/arrêt à une touche et d'un panneau visuel HMI pour une multi-protection fiable.

Mode biseau principal

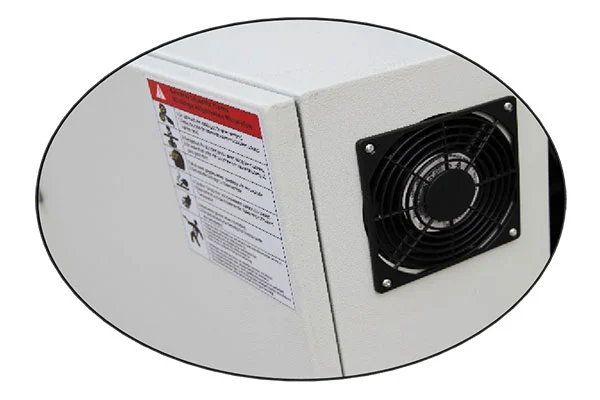

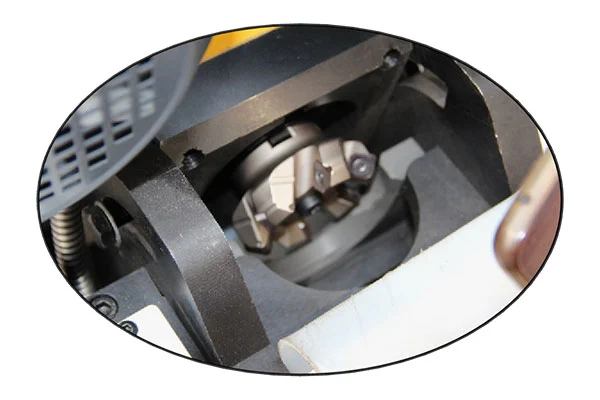

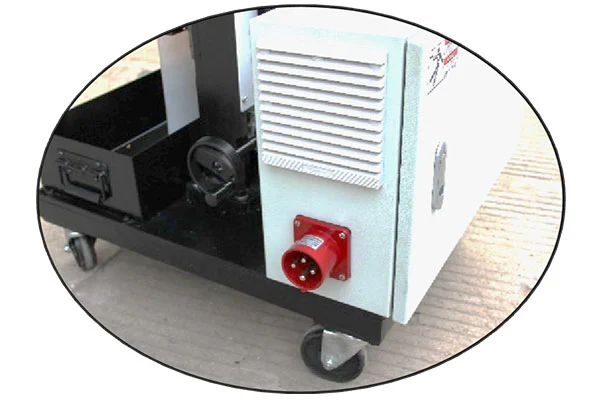

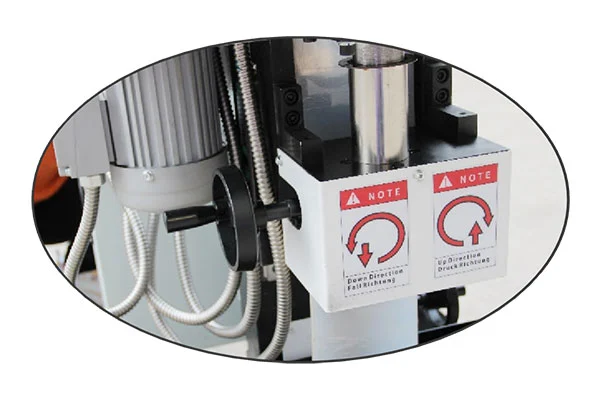

Vues détaillées

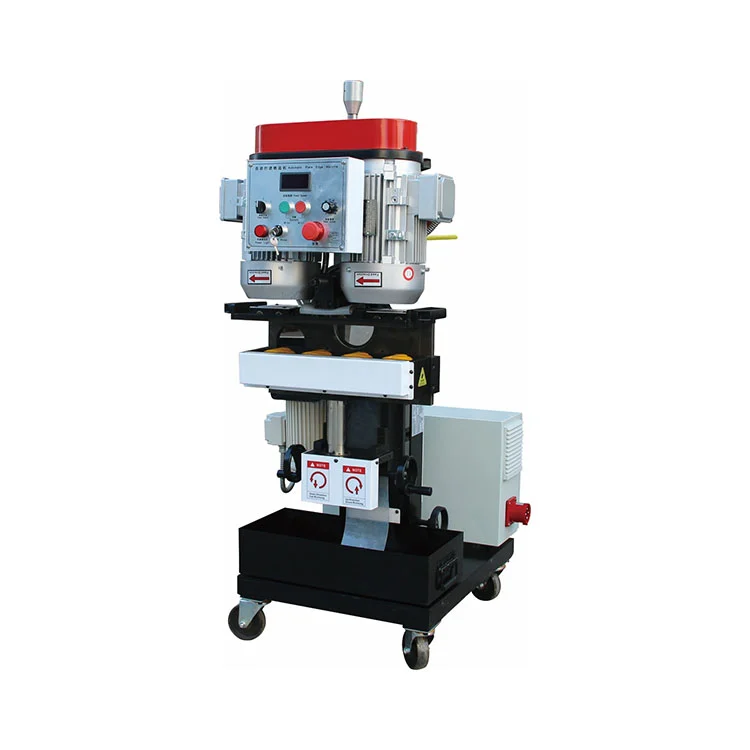

Fraiseuse de chant ZM-90 pour tôle d'acier

Spécifications techniques

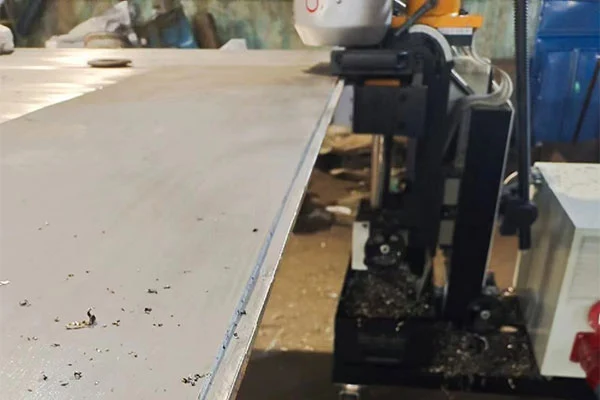

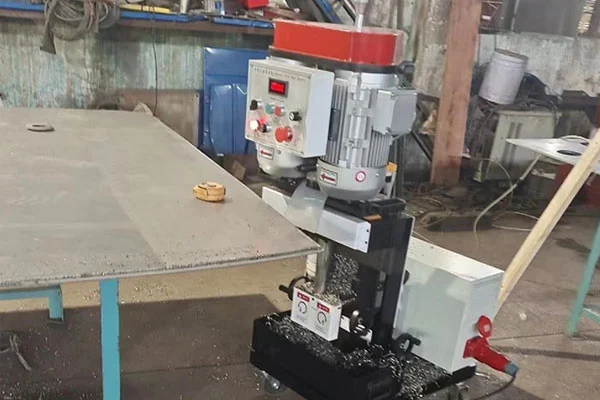

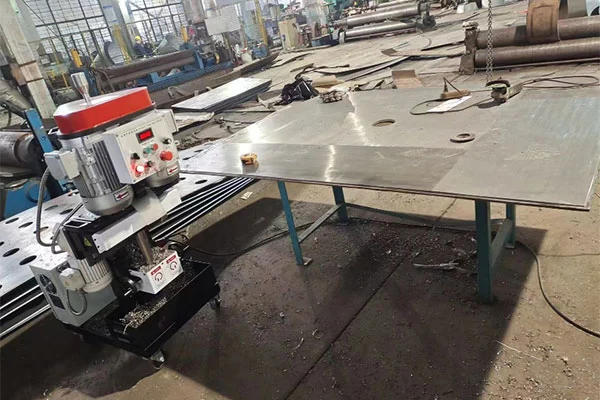

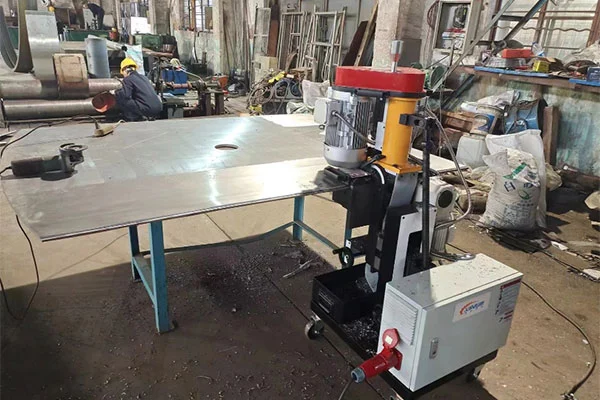

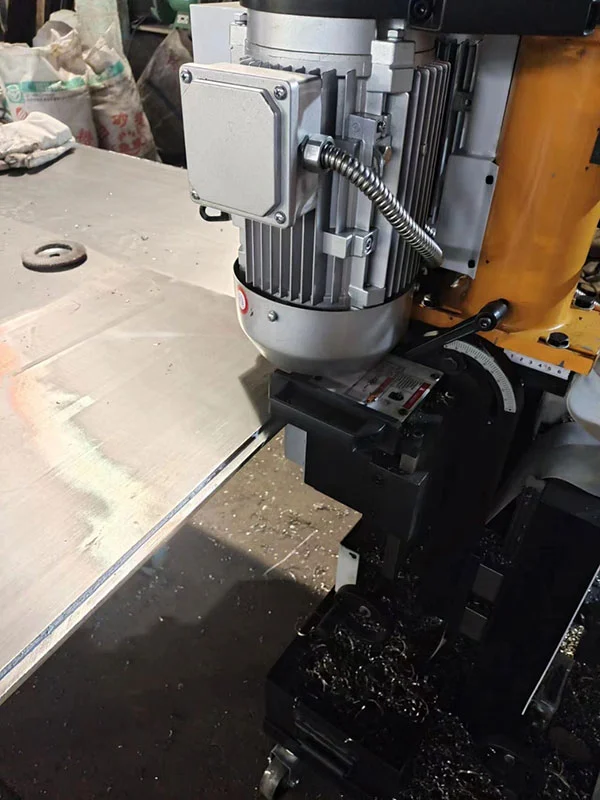

Cas d'application sur site

Étapes de fonctionnement

1. Préparation :Portez un équipement de protection, inspectez les lames de coupe et le sens de rotation de l'équipement, posez les plaques d'acier à plat et dégagez le chemin de déplacement.

2. Ajustement des paramètres :Réglez et verrouillez l'angle de biseau selon les besoins, configurez la profondeur de coupe en fonction du tableau des paramètres et calibrez le rouleau de pressage supérieur pour qu'il affleure la surface de la plaque.

3. Usinage :Fixez la plaque de guidage étroitement au bord de la plaque d'acier, serrez électriquement la pièce, démarrez la broche principale et activez le déplacement automatique. Surveiller les conditions de coupe tout au long de l'opération ; arrêtez immédiatement la machine si un bruit anormal se produit.

4. Achèvement :Retirez les copeaux de fer après l'usinage, mettez hors tension et rétractez les câbles et rangez correctement l'équipement.

FAQ

Q : Quels types de biseau la machine prend-elle en charge et quelles sont ses caractéristiques de fonctionnement ?

A : Cette fraiseuse de chants pour supports de tôles d'acierType K, type V, type Y et biseautage frontal, avec fonctions de déplacement automatique et d'alimentation automatique.

Q : Quelle est la capacité de traitement pour les faces biseautées ?

A : Réglage quantitatif de l'avance et du retrait de l'outil. Face biseautée en un seul passage :C0-20mm; usinage multipasse jusqu'àC56mm.

Q : Qu'en est-il des dimensions de la pièce et de la plage de réglage de l'angle ?

A : Taille minimale de la pièce à usiner≥200×80 mm (L×L), pas de limite de taille supérieure. Réglage continu de l'angle de biseau à partir deα0° à α90°.

Q : Quels modes de travail sont disponibles pour les grandes et petites pièces ?

R : Pour les grandes plaques, la fraiseuse de bords pour tôles d'acier se déplace automatiquement le long du bord de la plaque pour le biseautage avec serrage automatique pour éviter le glissement des bords. Pour les petites plaques, la machine reste stationnaire tandis que la plaque est alimentée automatiquement pour le traitement en biseau.
