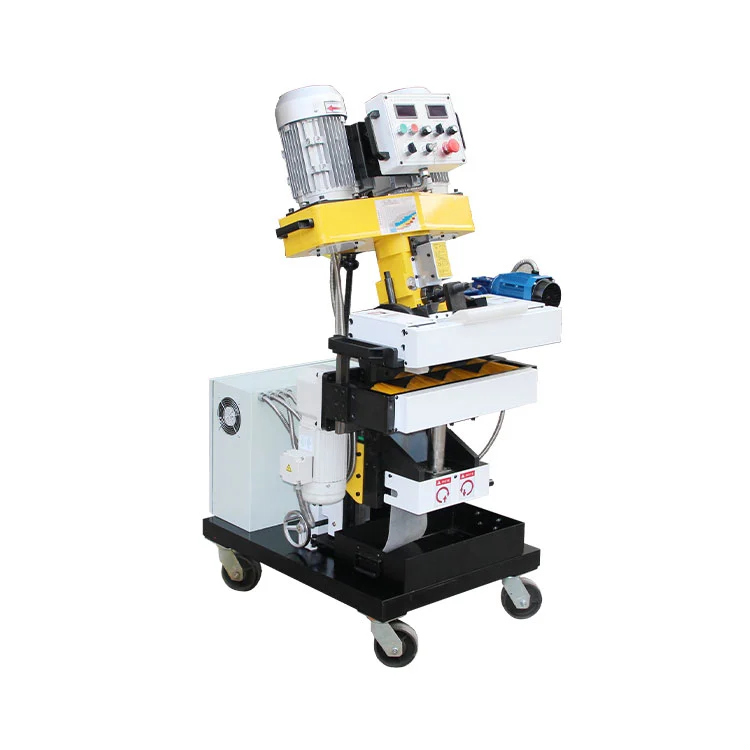

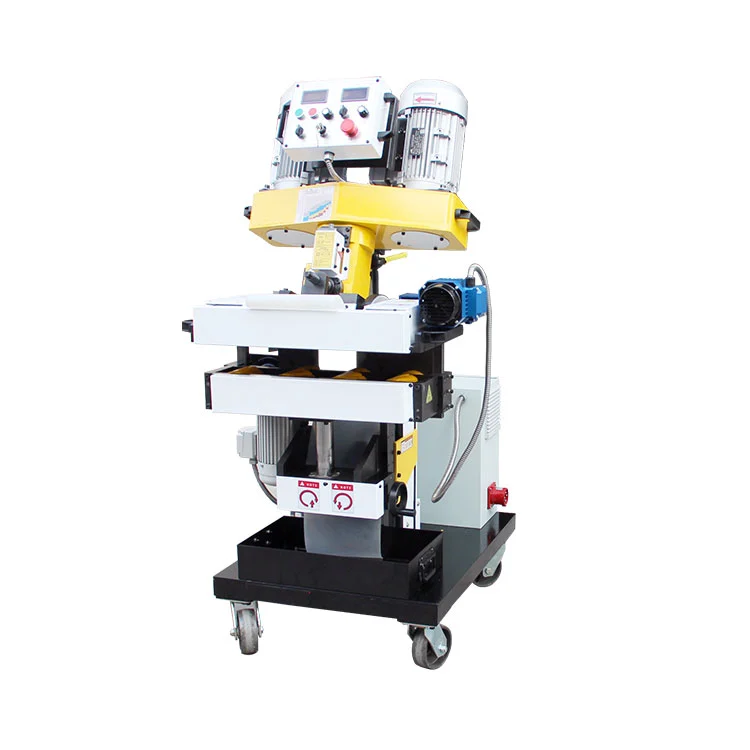

Machine à chanfreiner les plaques automatique

La chanfreineuse automatique de tôles est dédiée au chanfreinage avant-soudage des tôles métalliques, avecAngle de biseau réglable de 0° à 90°. Biseau en une seule passe :0-30mm, maximale100mmvia une découpe multi-passes. Il offre un réglage facile de l'angle, un fonctionnement respectueux de l'environnement, une géométrie de biseau précise et une surface finie lisse, excellant dans l'usinage de l'acier inoxydable.

Caractéristiques du produit

Système à double entraînement

Cette machine à chanfreiner les plaques automatique adopte la double norme CEI3000Wmoteurs CA asynchrones triphasés, associés à un axe orthogonal CEI800Wréducteur à faible vitesse à couple élevé. Une puissance robuste et un cadre rigide garantissent une coupe stable et sans vibrations pour les plaques épaisses.

Biseautage de haute précision

1,5 mmréglage progressif de la profondeur du biseau,0°-90°angle de biseau réglable. Vitesse de déplacement :0-1,2 m/min, vitesse de la tête de coupe :800 tr/min. Épaisseur de plaque applicable :8-100mm; biseau en un seul passage0-30mm, biseau maximum100mm. Réglage d'angle flexible et changement d'outil facile.

Fonctionnement et mobilité faciles

Déplacement automoteur à fréquence variable, aucune poussée manuelle requise. Le serrage auto-serrant évite le glissement des bords. Cylindre intégré pour le levage automatique, rouleaux en polyester résistant à l'usure, roues universelles en aluminium pour diverses conditions de chantier. Volant permettant d'économiser du travail, disposition compacte, collecte centralisée des copeaux.

Sûr et durable

Armoire électrique renforcée avecProtection antidéflagrante IP54, Isolation des câbles de classe F et protection contre l'augmentation de la température de classe B. Composants industriels avec protection contre les surcharges, connecteurs aéronautiques, interrupteur avant/arrière, démarrage/arrêt à une touche et panneau IHM visuel pour des garanties de sécurité complètes.

Mode biseau principal

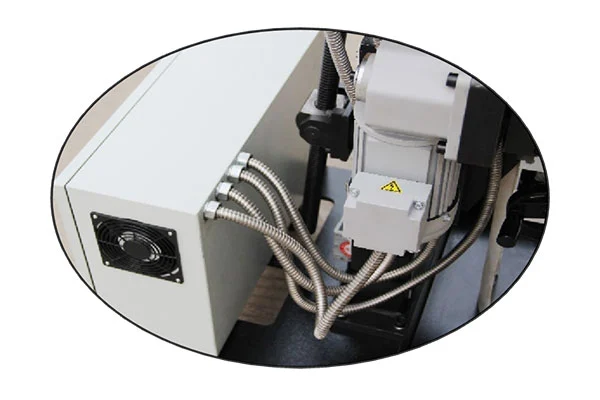

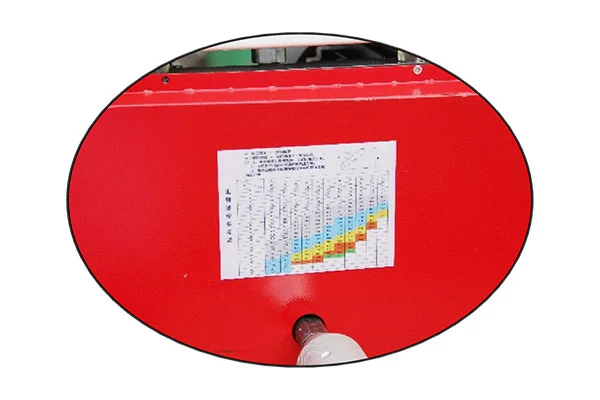

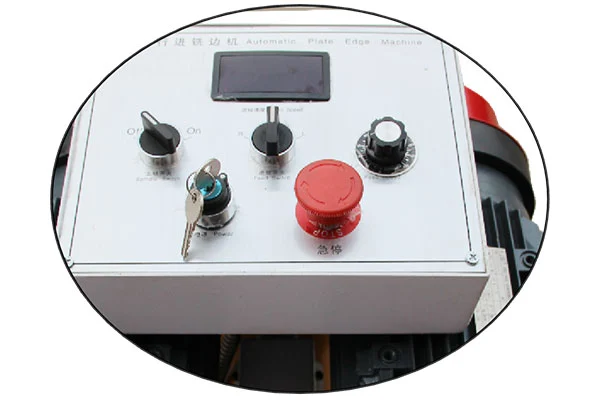

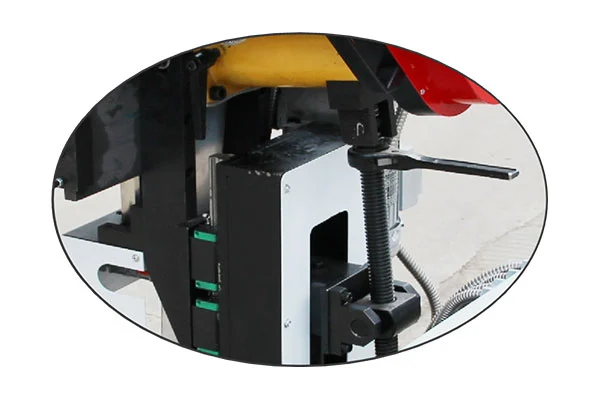

Vues détaillées

Paramètres techniques

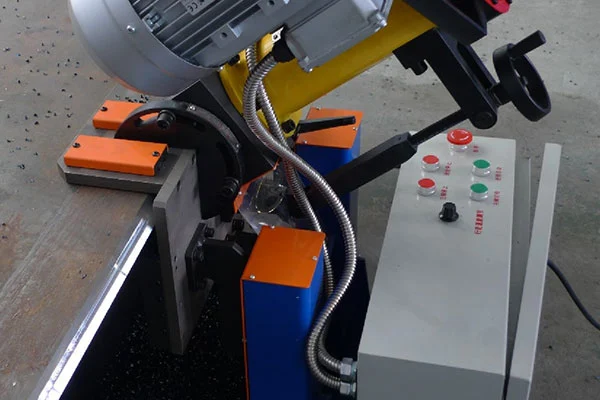

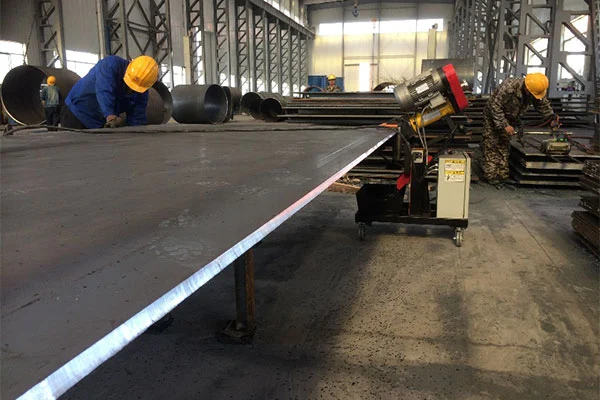

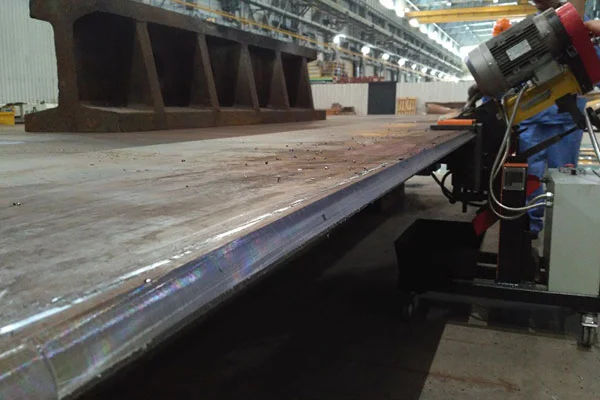

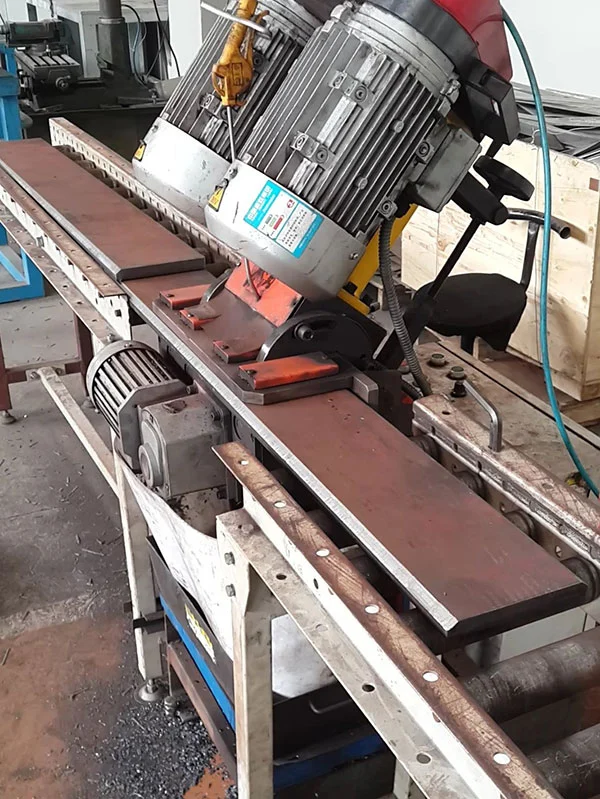

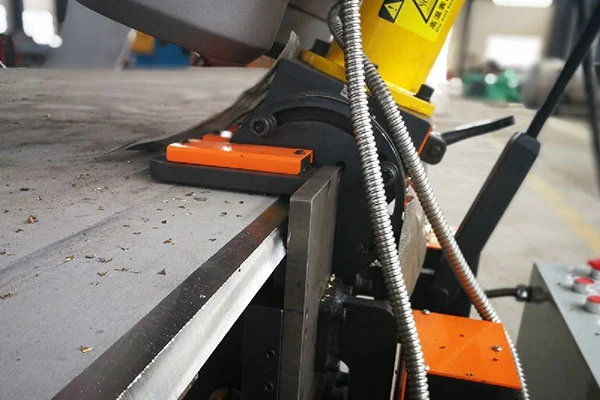

Cas d'application sur site

Normes techniques

Pour la chanfreineuse automatique de plaques (conception, fabrication) et ses pièces de rechange, en plus des paramètres et exigences techniques spécifiés dans la spécification, les dernières éditions des normes nationales (GB), des normes industrielles (JB, DL...) et des normes internationales (SI, ANSI, ASME, AWS, API, DIN, ISO) doivent être suivies. Les normes appliquées pour la conception et la fabrication des produits sont énumérées ci-dessous :

Code général pour la construction et l'acceptation de l'installation d'équipements mécaniques GB50231-98

Lignes directrices pour la conception de sécurité des équipements électriques GB4064-1983

Sécurité des machines — Équipement électrique des machines GB 5226.1-2002

Marquage des conducteurs isolés GB4884-85

Code d'acceptation de la qualité de construction des structures en acier GB 50205-2002

Code de conception des structures en acier GB 50017-2003

Norme de fabrication pour la tuyauterie de procédé : ASTM B31.3

Normes internationales (SI, ANSI, AWS, API, DIN, ISO)

Adaptabilité de l’environnement d’exploitation

La machine à chanfreiner les plaques automatique présente une excellente adaptabilité environnementale et peut fonctionner de manière stable dans diverses conditions de travail normales. Il peut résister à certaines fluctuations de température et d'humidité ainsi qu'à des vibrations mineures, garantissant que des facteurs externes ne nuiront pas à ses performances et à sa durée de vie dans des conditions de fonctionnement normales. Parallèlement, sa conception structurelle, sa sélection de matériaux et ses mesures de protection sont compatibles avec les conditions d'installation sur site pour garantir un fonctionnement sûr et fiable à long terme.

Alimentation :380 V, 50 Hz

Altitude:< 1000m

Température ambiante :0-45°C (fonctionnement en intérieur)

Humidité relative :Humidité relative moyenne quotidienne maximale 90 %

Intensité sismique :Pas supérieur au grade VII

FAQ

Q : Quelle est la plage de biseautage de la machine ?

A : Plage de biseau en une seule passe :C0-C30mmpour les pièces standards. L'usinage multi-passes atteint un maximumC100mm, offrant une grande flexibilité pour diverses applications.

Q : Quels sont la configuration des outils et les avantages de la fraiseuse de chant ZM-100 ?

A : Équipé d’une fraise à surface indexable et7 plaquettes en carbure à revêtement standard. Longue durée de vie, faible coût des consommables. Les inserts se changent rapidement pour un entretien facile et une rentabilité élevée.

Q : Quels sont le processus d'usinage et les avantages d'application du ZM-100 ?

R : Adopte le fraisage à froid avec déplacement et alimentation automatiques pour les travaux de biseau/chanfrein. Conçu pour le chanfreinage pré-soudé de diverses plaques métalliques, avec des performances supérieures sur l'acier inoxydable.

Q : Le ZM-100 répond-il aux exigences élevées en matière de soudage et de CND ?

R : La chanfreineuse automatique de plaques produit des chanfreins précis et cohérents conformes auxNormes de soudage de classe II et supérieures. Assure une pénétration uniforme de la soudure et minimise les défauts de soudure. Les chanfreins finis passent tous les tests CND courants pour satisfaire aux exigences d'inspection, d'acceptation et de construction du site.
