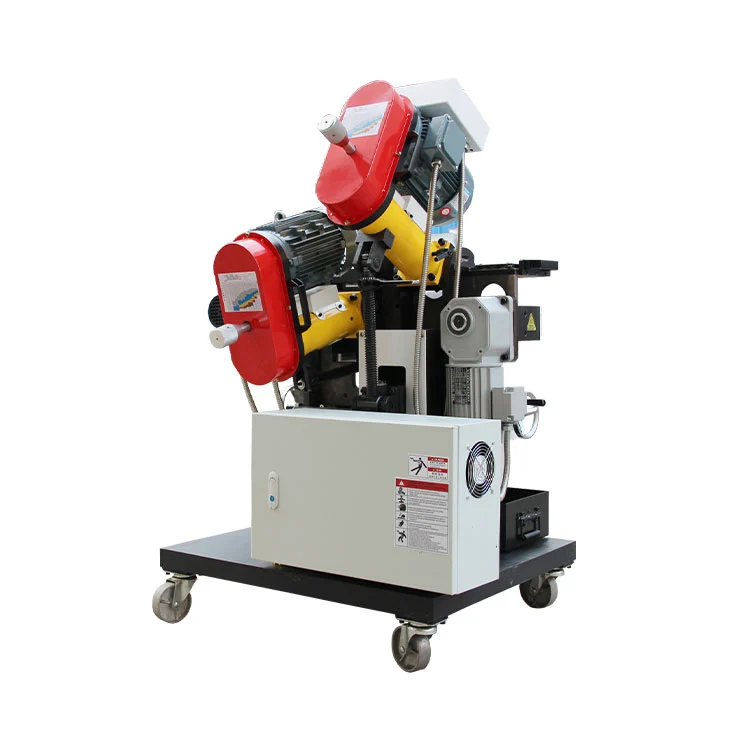

Fraiseuse biseautée pour plaques d'acier

La fraiseuse à chanfreiner les tôles d'acier est principalement utilisée pour le chanfreinage et le chanfreinage avant-soudage de diverses plaques métalliques, idéales pour l'acier au carbone, l'acier inoxydable et d'autres matériaux. Il adopte deux moteurs de déplacement synchrones pour un déplacement stable. Le mécanisme à double ressort améliore la stabilité opérationnelle. L'unité de suivi à biseau inférieur simplifie le fonctionnement. Sa conception à double broche permet un chanfreinage supérieur et inférieur simultané, doublant ainsi l'efficacité du traitement.

Caractéristiques du produit

I. Puissant système à double entraînement

La fraiseuse chanfreinée pour tôles d'acier adopte deux moteurs principaux asynchrones à courant alternatif triphasés conformes à la norme CEI(3000W×2)et réducteurs à axes orthogonaux IEC avec double400Wsortie à basse vitesse à couple élevé. Le cadre rigide garantit un fonctionnement sans vibrations et un chanfreinage simultané du haut et du bas, fournissant une puissance suffisante pour le fraisage intensif de plaques épaisses.

II. Paramètres de traitement précis et réglables

Réglage fin du biseau :1,5 mm par pas; angle de biseau :0°-60°; vitesse de déplacement :0-1,2 m/min; vitesse de la tête de coupe :800 tr/min. Épaisseur de serrage :5-80mm; biseau en un seul passage :C0-C20mm; biseau maximum :C60mm; hauteur de serrage :820-860mm. Vitesse de déplacement à fréquence variable, réglage flexible de l'angle et volant permettant d'économiser du travail pour un contrôle précis des dimensions.

III. Fonctionnement automoteur fiable

Conception automotrice, aucune poussée manuelle requise. La structure auto-serrante évite le glissement des bords. Le levage automatique à ressort intégré, les rouleaux en polyester résistant à l'usure et les roulettes universelles en aluminium s'adaptent à diverses conditions de chantier. Taille compacte pour un déplacement facile. Changement d'outil rapide et collecte centralisée des copeaux pour une utilisation pratique.

IV. Protection électrique et de sécurité robuste

Armoire électrique renforcée à sécurité accrue,IP54 antidéflagrant. Isolation des câbles de classe F, protection contre l'élévation de température de classe B. Composants électriques industriels avec protection contre les surcharges. Équipé de prises aviation, d'un interrupteur avant/arrière du moteur, d'un bouton marche/arrêt à une touche et d'un panneau HMI pour des performances sûres et durables.

Avantages principaux

Mode biseau principal

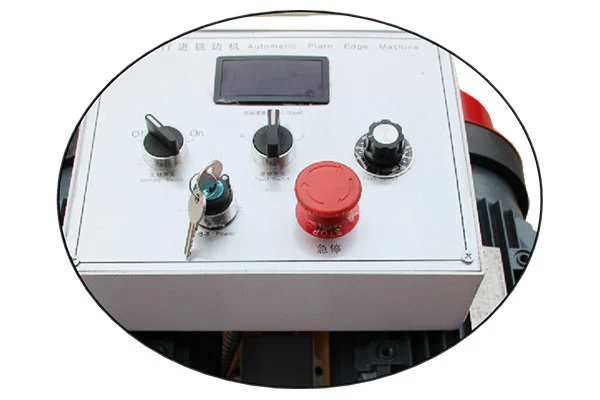

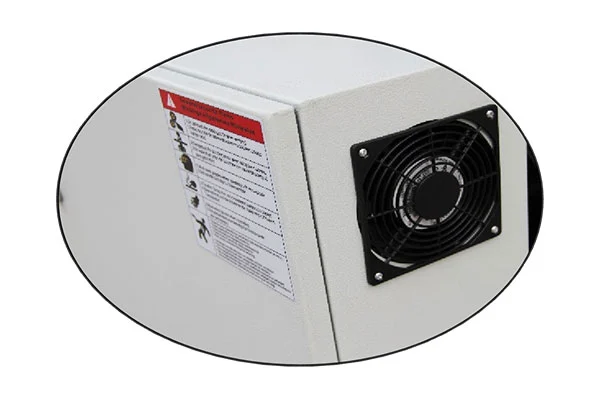

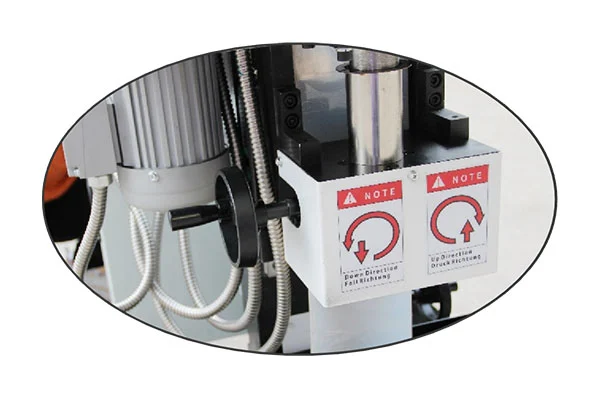

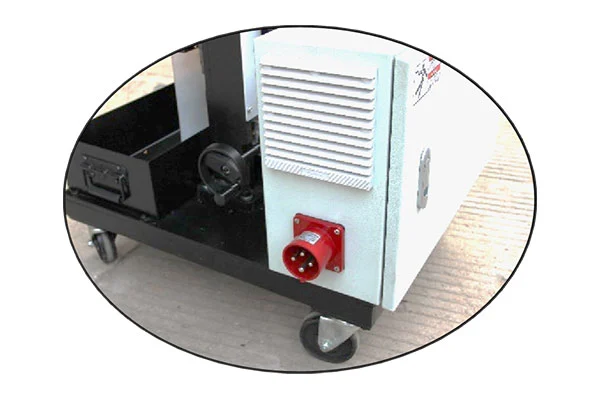

Vues détaillées

Spécifications techniques

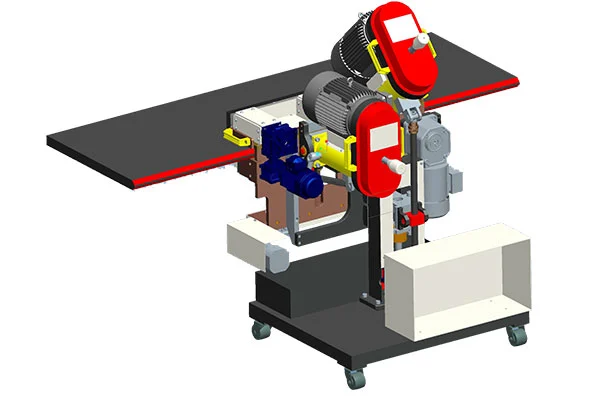

Fraiseuse à biseau pour tôle d'acier ZM-100X

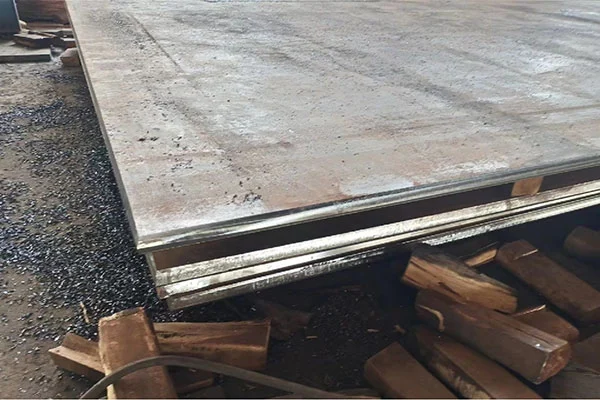

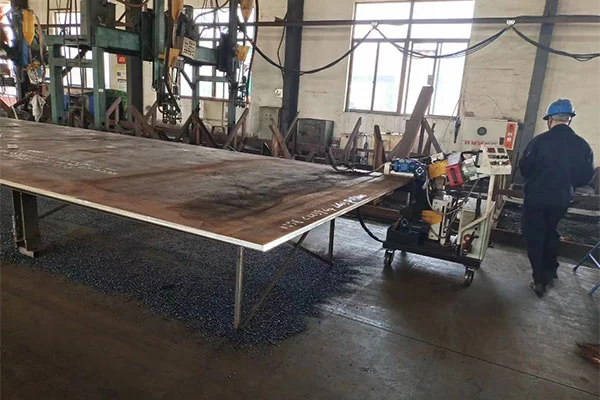

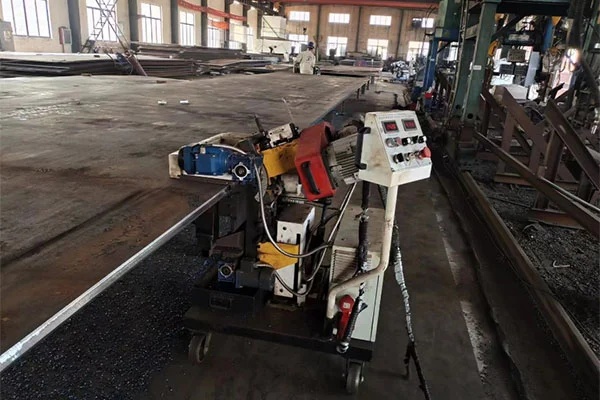

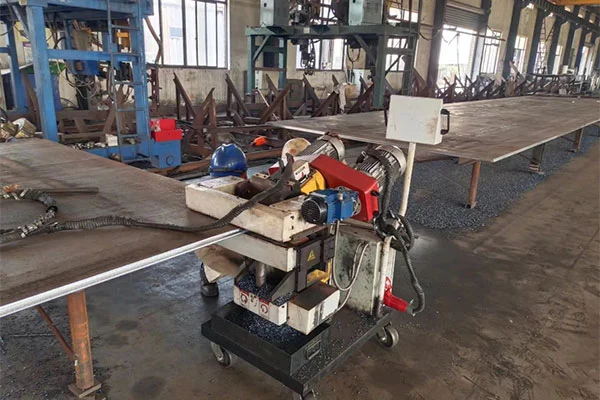

Cas d'application sur site

FAQ

Q : Quelles sont la configuration de la tête de coupe et les caractéristiques de l'outil de la fraiseuse chanfreineuse pour tôles d'acier ZM-100X ?

R : La fraiseuse chanfreineuse pour tôles d'acier est équipée de2 têtes de coupe Φ80 mm, 6 inserts par tête. Adoptant des fraises à disque indexables avec des plaquettes en carbure revêtues, il propose des consommables à faible coût et un remplacement facile des plaquettes.

Q : Quelle est la capacité de chanfreinage de la fraiseuse de chants à double broche ?

R : La conception à double broche réalise le chanfreinage supérieur et inférieur en un seul passage. Aucun retournement ou resserrage de la pièce n'est nécessaire, ce qui réduit considérablement le temps auxiliaire et double la productivité. Angle de biseau supérieur :0°-60°, angle de biseau inférieur :0°-45°.

Q : Quels sont les avantages du mécanisme à double ressort ?

R : Les doubles ressorts à levage automatique intégrés soutiennent le820-860mmsupport de travail. Il compense automatiquement les différences de hauteur entre le sol et les pièces, absorbe les vibrations de coupe et réduit le tremblement. Il offre un fonctionnement fluide, simplifie la configuration et garantit une qualité de biseau constante.

Q : Qu'en est-il de la précision d'usinage de cette fraiseuse de chants ?

R : Il offre des surfaces biseautées lisses et fraisées. L'angle de biseau, la face de racine et la largeur de biseau sont contrôlés avec précision avec des profils de biseau uniformes, répondant aux exigences strictes de divers processus de soudage.

Service après-vente

●La fraiseuse à chanfreiner les tôles d'acier est couverte par unGarantie gratuite de 12 moisà compter de la date d'acceptation, mettant en œuvre la philosophie de service de longue date de Xianjin Pipeline et son engagement de service de garantie d'exploitation.

●En cas de panne de l'équipement pendant la période de garantie, le vendeur fournit des services gratuits de consultation technique et de maintenance. La réponse téléphonique doit être donnée dans les2 heurespour toute demande de renseignements et réponse écrite dans les8 heures. Du personnel de service sur site sera dépêché selon les besoins : arrivez sur site dans les24 heurespour des distances inférieures à 800 km et à l'intérieur48 heurespour des distances supérieures à 800 km. Le personnel de service ne quittera pas le site tant que le problème n'est pas résolu et que le client n'est pas satisfait.

●Après l'expiration de la garantie, une réponse téléphonique sera effectuée dans les2 heuresdès réception de l'avis de service. Si le défaut ne peut pas être éliminé par guidage téléphonique, des techniciens seront envoyés sur site pour la maintenance et le dépannage conformément aux délais ci-dessus.
