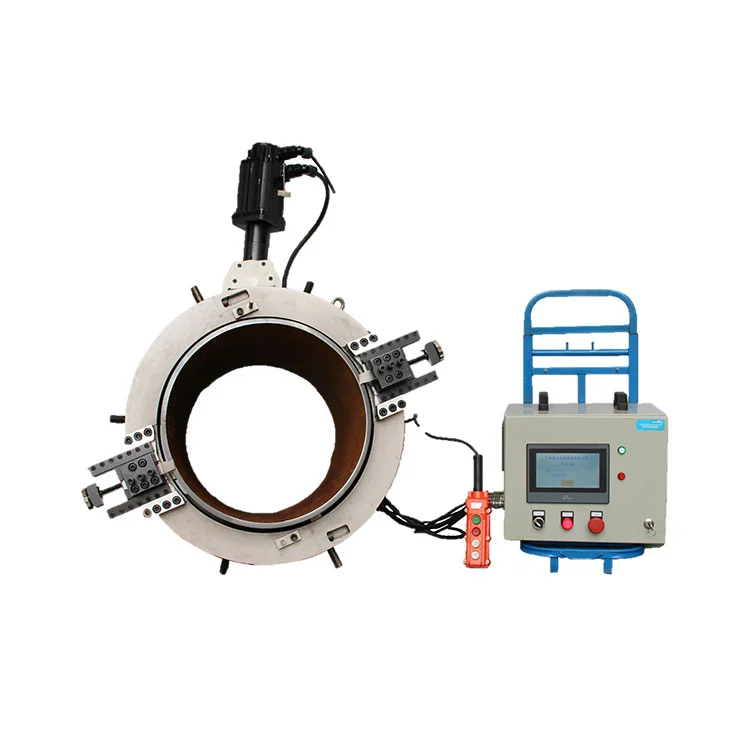

Machine de chanfreinage de coupe à pince externe à servomoteur

Construite à partir d'un alliage haute densité et haute résistance, cette machine de chanfreinage à pince externe servo-entraînée intègre des fonctions de coupe et de chanfreinage. Il se connecte au servomoteur via des raccords rapides pour un assemblage plug-and-play et pratique. Le servomoteur assorti adopte une conception antidéflagrante à sécurité accrue. De multiples mesures de protection suppriment les étincelles, les arcs électriques et les températures élevées dangereuses, permettant ainsi un fonctionnement sûr dansZones à risque d'explosion de la zone 2.

Avantages du produit

Usinage intégré en un seul passage

Construite en alliage haute densité et haute résistance, cette machine de chanfreinage à pince externe à servomoteur prend en charge le servomoteur pour la coupe et le chanfreinage combinés. L'outillage orbital automatique permet un enlèvement de matière élevé en un seul passage, produisantextrémités de tuyaux sans bavures et sans distorsion. Les couteaux interchangeables génèrent plusieurs angles de biseau pour une préparation immédiate au soudage.

Fonctionnement pratique sur site

Léger et portable, idéal pour l'usinage sur site de grand diamètre. Des roulements réglables à charge au cou associés à une bague inférieure renforcée garantissent des performances stables. Serrage rapide avec réglage à une seule clé. La conception de l'outil rotatif à tube stationnaire améliore la sécurité opérationnelle.

Diverses configurations d'alimentation

Plusieurs options d'alimentation : moteur multi-tension ou entraînement par moteur pour des conditions hors site sans alimentation. Les servo-accouplements à connexion rapide permettentconfiguration plug-and-playpour une reconfiguration rapide dans divers environnements de site.

Large compatibilité avec les matériaux et les applications

Fonctionne avec le plastique, le cuivre, le laiton, le fer, l'acier au carbone, l'aluminium, l'acier de haute qualité, l'acier inoxydable de qualité supérieure et le titane. Les tailles non standard et les profils de biseau spéciaux sont personnalisables. Largement utilisé pour la préparation de tuyaux avant soudage dans les industries pétrolière, pétrochimique, alimentaire, pharmaceutique, métallurgique, de traitement de l'eau, de construction navale et d'énergie.

Spécifications techniques

Introduction au moteur servo-entraîné

Le servomoteur pour machine de chanfreinage de coupe à pince externe servo-entraînée offre des avantages importants. Le système de servocommande offre une régulation en boucle fermée de haute précision, offrant une meilleure réponse dynamique, une meilleure précision de positionnement et une meilleure stabilité pendant la coupe par rapport aux entraînements conventionnels. Économe en énergie et nécessitant peu d'entretien, il réduit les coûts d'exploitation, prend en charge une production continue automatisée et améliore l'adaptabilité et la fiabilité des équipements dans des conditions de travail difficiles.

1.Ce moteur présente une construction antidéflagrante à sécurité accrue. Une série de mesures fiables sont adoptées pour supprimer les étincelles, les arcs électriques et les conditions dangereuses de haute température, permettant ainsi un fonctionnement sûr dans les zones dangereuses explosives de la zone 2.

2.Il adopte une excitation sans balais, équipée d'un disque redresseur rotatif et d'une armoire d'excitation statique pour des performances fiables du système de contrôle d'excitation. La commutation d'excitation dépendante du glissement de polarité positive est précise sans charges de choc. Le système d'excitation offre une protection fiable contre les décalages et une forte capacité de resynchronisation. La conception raisonnable du circuit empêche un échauffement anormal des résistances de décharge pendant le fonctionnement, avec une large plage de réglage du courant d'excitation.

3.Le moteur principal synchrone, l'excitatrice CA et le disque redresseur rotatif sont disposés coaxialement. Le disque redresseur peut être installé soit entre le moteur principal et l'excitatrice, soit sur le côté extérieur du boîtier de roulement.

4.Indice de protection du boîtier :IP54.

5.Une structure d'isolation de classe F est appliquée ; l’échauffement des enroulements est évalué conformément aux critères de classe B.

6.Équipé d'un chauffage anti-condensation à sécurité accrue, monté de manière fixe à l'intérieur du capot inférieur du moteur pour fournir une protection contre le chauffage et l'humidité pendant l'arrêt.

7.Des matières premières de haute qualité sont sélectionnées. Des marges suffisantes sont réservées aux calculs électriques et mécaniques pour satisfaire aux exigences de fiabilité opérationnelle et de contrôle de température des moteurs à sécurité accrue.

8.Une surveillance opérationnelle complète est mise en œuvre : des transformateurs de courant à sécurité accrue et auto-équilibrés pour la protection différentielle sont installés dans la boîte à bornes principale. Des résistances thermiques en platine Pt100 de travail et de rechange sont intégrées dans les enroulements du stator. Des indicateurs de température locaux et des bornes de signal à distance sont fournis pour les deux paliers lisses de type socle d'extrémité.

Tableau de sélection de la plage de coupe

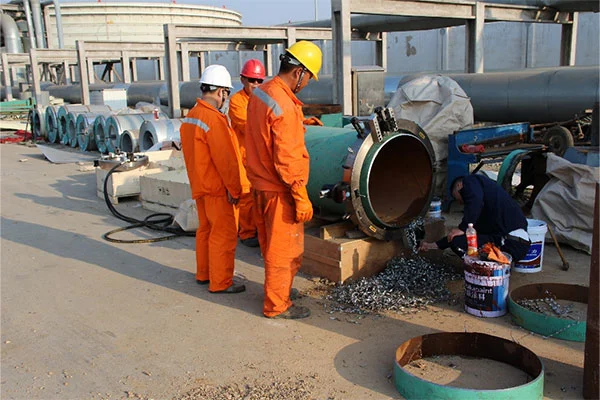

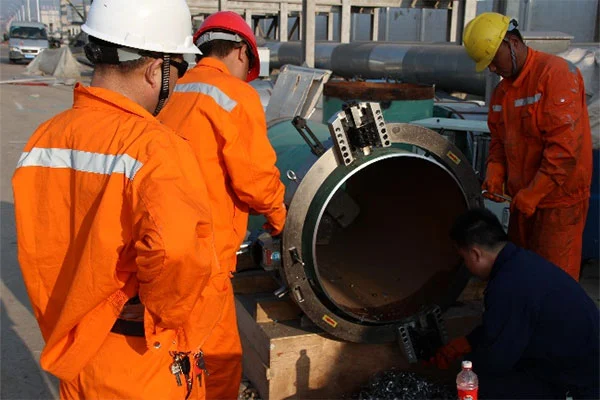

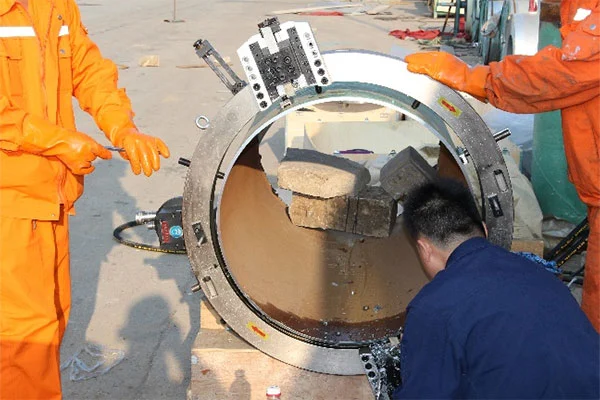

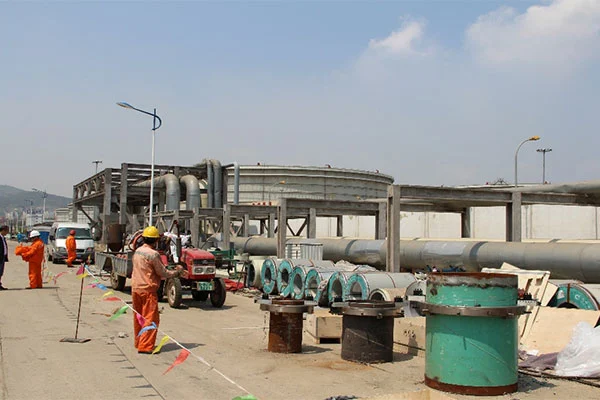

Cas d'ingénierie

FAQ

Q : Quels types de chanfreins la machine prend-elle en charge et quelle est sa plage d'usinage ?

R : La machine de chanfreinage à pince externe servo-entraînée peut produire des biseaux sur mesure et couvre une plage d'usinage allant jusqu'à2500 millimètresavec sélection de modèles disponible selon les besoins. Au-delà des tuyaux, il permet une découpe et un chanfreinage sûrs et efficaces pour les récipients sous pression et les générateurs de vapeur.

Q : Le servomoteur offre-t-il des performances antidéflagrantes ?

R : Il est équipé d’un servomoteur antidéflagrant à sécurité accrue. De multiples mesures de protection éliminent les risques d'étincelles, d'arcs électriques et de températures élevées, permettant un fonctionnement en toute sécurité dansAtmosphères explosives de zone 2. Il comporteIndice de protection IP54etIsolation de classe F. Les radiateurs anti-condensation intégrés et les capteurs de température Pt100 prennent en charge la lecture locale et la transmission du signal à distance.

Q : Quels sont ses principaux secteurs d’application ?

R : Largement appliqué dans les industries du pétrole, de la pétrochimie, du gaz naturel, de la construction navale et offshore, de la production d'électricité, de la métallurgie, du traitement de l'eau, de la pharmacie et de la transformation alimentaire. Il répond aux exigences de préfabrication, d'installation et de réparation d'urgence sur site, et est particulièrement adapté aux conditions complexes telles que les sites hors réseau et les environnements explosifs dangereux.

Q : La source d’alimentation est-elle interchangeable ?

R : Cette série de produits prend en charge les modules de puissance hydrauliques, électriques, pneumatiques et servo interchangeables. Des configurations d'alimentation flexibles permettent la sélection de moteurs multi-tensions ou d'entraînements de moteur en fonction des conditions régionales et du site, ce qui le rend applicable aux opérations sur le terrain hors réseau.

Q : À propos de la qualité d’usinage et des services sur mesure ?

R : Il offre un enlèvement de matière élevé et une efficacité élevée avec une coupe et un chanfreinage intégrés. Les extrémités des tuyaux finis sontlisse, sans bavure et sans distorsion. Différents angles de biseau peuvent être obtenus en changeant les fraises. Des tailles non standard personnalisées et des profils biseautés spéciaux sont disponibles pour répondre aux exigences d'usinage spéciales.
