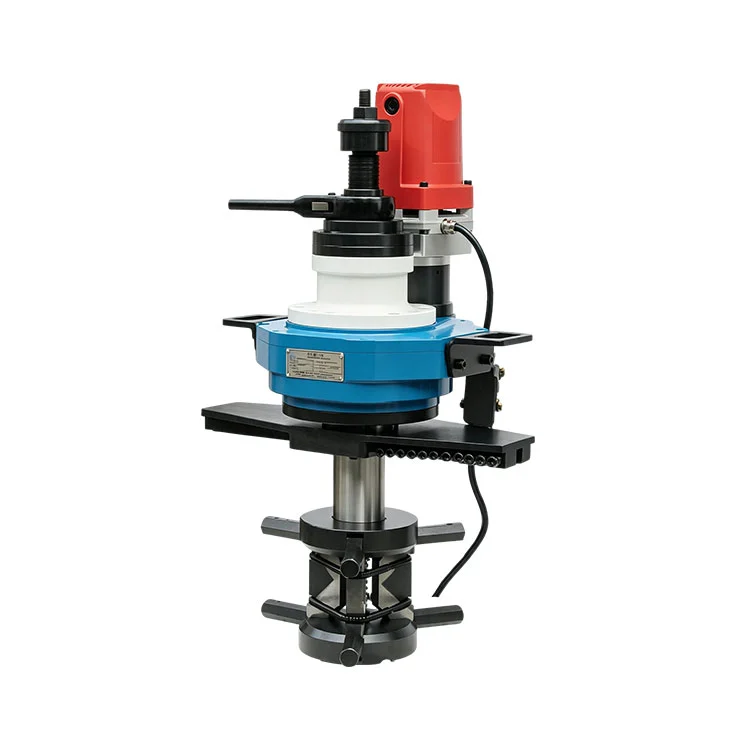

Chanfreineur de tuyaux de coupe à froid

Conçu et fabriqué indépendamment par Xianjin Pipeline, le chanfreineur de tubes de coupe à froid est un dispositif de chanfreinage de tubes portable compatible avec une grande variété de matériaux : plastique, cuivre, laiton, fer, acier au carbone, aluminium, acier de haute qualité, acier inoxydable et titane. Plusieurs options de puissance sont disponibles, notamment des moteurs multitensions ou un entraînement par moteur. Il s'adapte à diverses conditions de site et prend en charge les opérations sur le terrain sans alimentation électrique.

Avantages principaux

Structure et performances supérieures

Développée à partir d'études de marché approfondies et de commentaires des utilisateurs, cette série de chanfreineuses de tubes pour coupe à froid adopte un nouveau type de mécanismes de réduction, de serrage par expansion et d'alimentation. Stable et léger, il offre des performances remarquables pour l’usinage sur site de tubes de grand diamètre.

Fonctionnement simple et fiable

Le système d’expansion interne maintient fermement les pièces. Le réglage des éléments de fixation ne nécessite qu'une clé de taille unique. L'usinage est complété par des fraises rotatives tandis que le tube reste statique, garantissantsécurité de fonctionnement élevée.

Qualité d'usinage supérieure

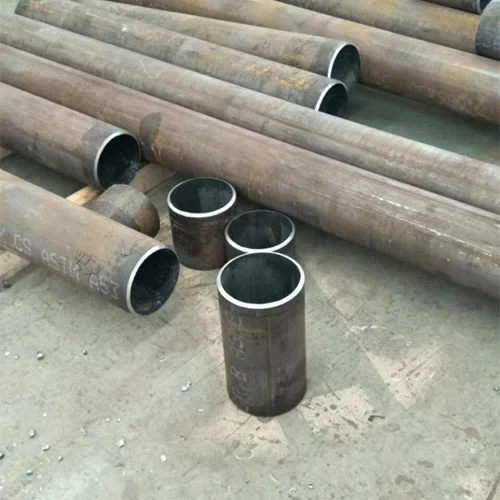

Il produitcoupes sans déformation, sans bavures et nettes, systématiquement adapté aux scénarios exigeant des exigences strictes en matière de soudage de haute qualité.

Large compatibilité

Compatible avec le plastique, le cuivre, le laiton, le fer, l'acier au carbone, l'aluminium, l'acier de haute qualité, l'acier inoxydable de qualité supérieure et le titane. Les multiples options d'alimentation incluent des moteurs multi-tensions ou un entraînement par moteur, prenant en charge les opérations sur le terrain sans alimentation électrique dans diverses conditions complexes.

Spécifications techniques

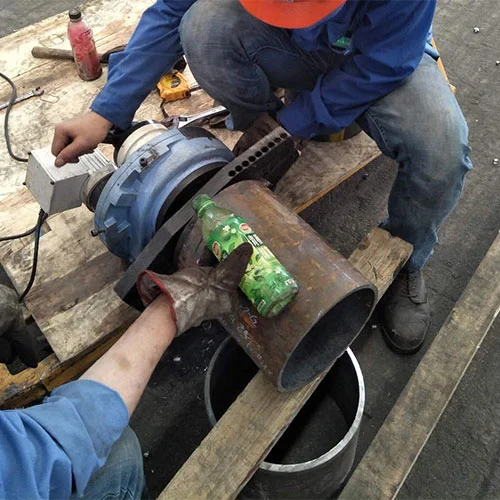

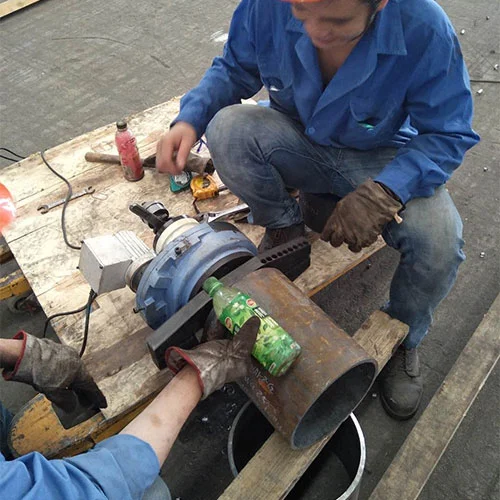

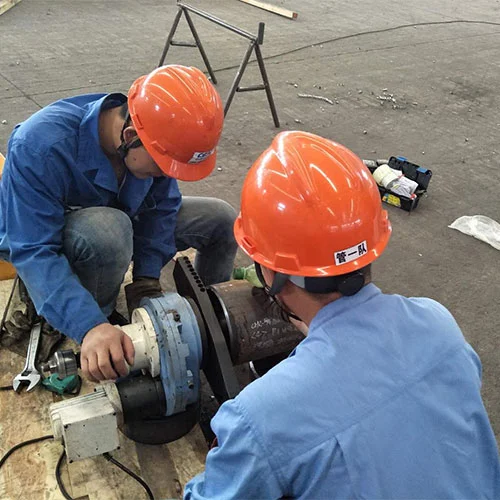

Cas d'ingénierie

Pourquoi nous choisir ?

Force technique intégrée

Intègre la R&D, la conception, la production, la vente et le service après-vente. Soutenus par un personnel technique senior et intermédiaire, nous améliorons continuellement les produits et fournissons des solutions personnalisées non standard.

Portefeuille de produits complet

Gamme complète de machines mécaniques de découpe à froid et de chanfreinage pour tubes et plaques. Les modèles servomoteurs haut de gamme sont largement reconnus. Les produits sont destinés aux industries de l'aérospatiale, de l'énergie nucléaire, de la chimie, de la pharmacie et d'autres industries de pipelines.

Capacité d'approvisionnement fiable

Situé dans le delta du fleuve Yangtze. Zone végétale autour1000m², production annuelle de centaines d'unités par modèle, stock de pièces de rechange suffisant.

Marché mondial et service sur site

Produits vendus dans tout le pays et exportés vers la Russie, la Malaisie, Singapour, le Kazakhstan, etc. Forts d'une riche expérience dans l'installation et la maintenance de pipelines, nous entreprenons des projets de découpe et de chanfreinage de tuyaux sur site.

Innovation technique

Xianjin Pipeline poursuit l'innovation continue en R&D pour améliorer la stabilité, l'efficacité et l'automatisation de la chanfreineuse de tubes de coupe à froid. Il rationalise les opérations, permet l'automatisation et l'interaction homme-machine, et allège la lourde charge de travail des opérateurs par rapport aux modes semi-automatiques conventionnels.

FAQ

Q : Quelle est la plage d’usinage de la chanfreineuse à expansion interne ND352 ?

R : Cette chanfreineuse de tubes pour coupe à froid offre une large gamme d'usinage, couvrant des diamètres de tubes allant de150 mm à 300 mm. Une sélection flexible de modèles est disponible en fonction de différentes spécifications de diamètre de tuyau pour répondre aux exigences d'usinage dans diverses conditions de travail.

Q : Quels profils de chanfrein la chanfreineuse à expansion interne ND352 peut-elle produire ?

R : Adaptée aux exigences individuelles des clients, la chanfreineuse à expansion interne ND352 peut usiner de manière flexible plusieurs profils de chanfrein, notammentBiseau en U, biseau en V simple et biseau en Jpour s'adapter à diverses procédures de soudage et normes d'ingénierie.

Q : Quelles pièces cet équipement est-il adapté au traitement ?

R : Il est largement utilisé pour le traitement de tuyaux de diverses spécifications, d’appareils sous pression et de générateurs de vapeur. Des opérations de coupe et de chanfreinage sûres et rapides peuvent être réalisées pour garantir efficacement la qualité des pièces et l'efficacité opérationnelle.

Q : Quelles structures mécaniques clés sont adoptées sur cette machine ?

R : Cet équipement adopte un nouveau type de mécanismes de réduction, de serrage par expansion et d'alimentation pour une stabilité structurelle améliorée et une meilleure portabilité. Il est doté d'une avance manuelle de type à cliquet pour une efficacité élevée et une qualité d'usinage supérieure, avec une profondeur d'avance axiale maximale de50mmet une vitesse d'alimentation allant de0,07-0,1 mm.

Normes techniques

Pour la chanfreineuse de tubes de coupe à froid (conception, fabrication) et ses pièces de rechange, en plus des paramètres et exigences techniques spécifiés dans la spécification, les dernières éditions des normes nationales (GB), des normes industrielles (JB, DL...) et des normes internationales (SI, ANSI, ASME, AWS, API, DIN, ISO) doivent être suivies. Les normes appliquées pour la conception et la fabrication des produits sont énumérées ci-dessous :

Code général pour la construction et l'acceptation de l'installation d'équipements mécaniques GB50231-98

Lignes directrices pour la conception de sécurité des équipements électriques GB4064-1983

Sécurité des machines — Équipement électrique des machines GB 5226.1-2002

Marquage des conducteurs isolés GB4884-85

Code d'acceptation de la qualité de construction des structures en acier GB 50205-2002

Code de conception des structures en acier GB 50017-2003

Norme de fabrication pour la tuyauterie de procédé : ASTM B31.3

Normes internationales (SI, ANSI, AWS, API, DIN, ISO)
