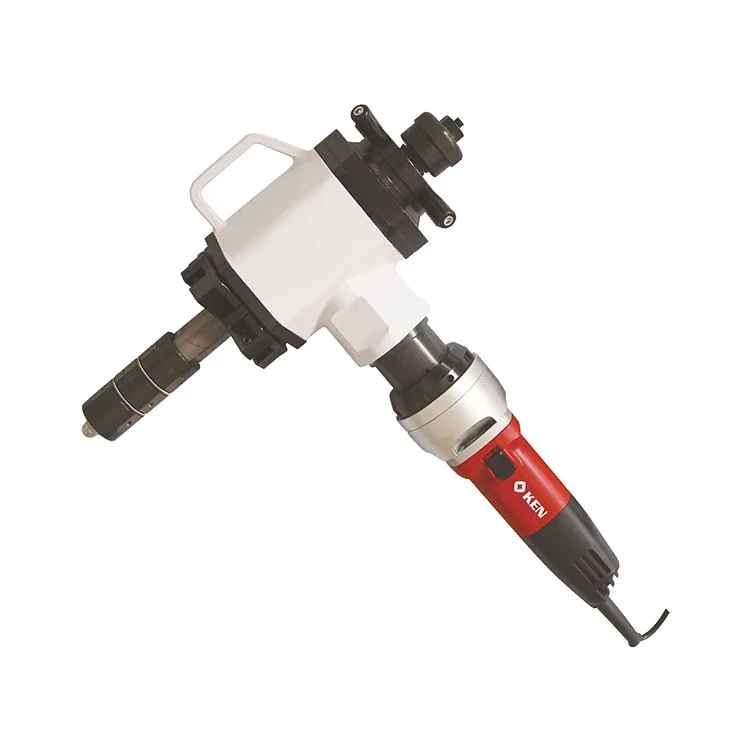

Machine à chanfreiner les tuyaux d'expansion interne

Cette machine à chanfreiner les tuyaux d'expansion interne adopte de nouveaux mécanismes de décélération, de serrage d'expansion et d'alimentation, améliorant considérablement la stabilité structurelle et la commodité opérationnelle. Il prend en charge l'usinage de chanfreins en V, I et U pour des diamètres de tuyaux allant de 45 mm à 120 mm, avec une vitesse de tête de coupe de 50 tr/min. Doté d'une conception légère et portable, il offre des avantages distincts pour la coupe sur site de tuyaux de gros diamètre.

Caractéristiques du produit

✅ Opération facile sur site

Le serrage multipoint de la paroi extérieure et la conception à ajustement rapide à expansion interne permettent une installation rapide n'importe où sur le pipeline. Le réglage et le verrouillage ne nécessitent qu'une seule clé standard. Cette machine à chanfreiner les tuyaux à expansion interne est légère et portable, offrant des performances exceptionnelles pour les opérations sur le terrain de grand diamètre.

✅ Qualité de coupe supérieure

Le processus de travail à froid pur préserve les propriétés du matériau des tuyaux. L'outil tourne tandis que le tuyau reste immobile. Fournit des coupes nettes, sans déformation et sans bavures pour les exigences de soudage de haute qualité.

✅ Biseaux multi-spécifications personnalisables

Compatible avec les tuyaux en acier au carbone, en acier inoxydable, en acier allié, en cuivre, en aluminium, en titane et en plastique sélectionné. Couvre des diamètres de tuyaux de 16 600 mm avec des modèles assortis. Prend en charge le biseau en U, le biseau en V simple, le biseau en J et d'autres profils.

✅ Large compatibilité pour les conditions difficiles

Plusieurs options d'alimentation : moteur multitension ou entraînement par moteur pour les sites hors réseau. Traite les tuyaux, les récipients sous pression et les générateurs de vapeur. Largement appliqué dans les projets pétroliers, pétrochimiques, nucléaires, pharmaceutiques, de chaudières et de réparation d'urgence.

Spécifications techniques

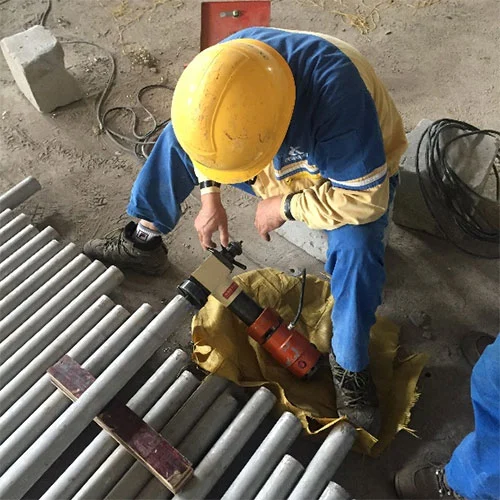

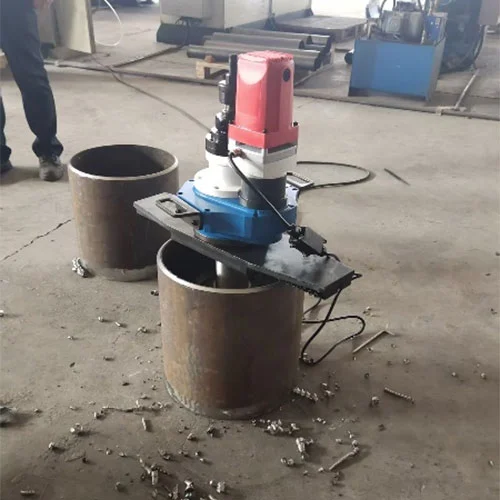

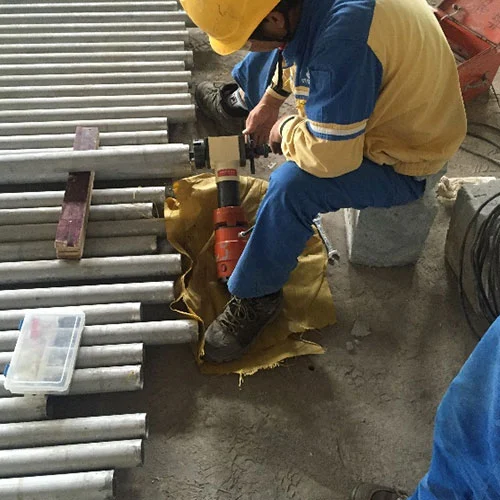

Cas d'ingénierie

FAQ

Q : Quelle est la plage d’usinage de ce chanfreineur de tuyau d’expansion interne ?

R : Cette machine à chanfreiner les tuyaux à expansion interne convient aux tuyaux d'un diamètre intérieur de 45 à 120 mm et d'une épaisseur de paroi ≤ 15 mm. Optimisé pour les conditions de travail multi-diamètres, il se verrouille fermement sur la paroi intérieure du tuyau en ajustant le mécanisme d'expansion pour garantir un usinage stable pour des tuyaux de différentes tailles.

Q : Cette chanfreineuse de tuyaux est-elle facile à utiliser sur site ?

R : Doté d'une conception légère et portable, son système de fixation peut facilement serrer le tuyau via une expansion interne. Les composants de fixation sont simples à régler avec une seule clé. Il offre des avantages considérables pour la découpe sur site de tuyaux de gros diamètre.

Q : Qu'en est-il de la qualité du biseau et de la sécurité de fonctionnement ?

R : Une sécurité élevée est obtenue car le tuyau reste stationnaire pendant que le coupeur tourne pour le biseautage. Il produit des coupes nettes, sans déformation et sans bavures, idéales pour les applications nécessitant un soudage de haute qualité.

Q : Quelles sont les capacités en termes d’alimentation électrique et de matériaux traitables ?

R : Plusieurs options d'alimentation sont disponibles, notamment un moteur multitension ou un entraînement par moteur pour les sites hors réseau. Il peut traiter divers tuyaux tels que le plastique, le cuivre, l'aluminium, l'acier au carbone, l'acier inoxydable et le titane.

Documentation technique

Exigences en matière de documentation

Tous les dessins et documents techniques fournis pour la machine à chanfreiner les tuyaux à expansion interne doivent être conformes aux normes et spécifications internationales ou nationales applicables. Le SI (Système international d’unités) doit être utilisé pour toutes les unités dans le logiciel et les dessins liés à l’équipement de la machine. Toute la documentation doit être fournie en chinois.

Livrables de documentation

Un ensemble de documents complets sur papier, ainsi qu’une copie électronique.

Portée du document

Liste de colisage (y compris les pièces de rechange et accessoires fournis avec l'équipement)

Manuel d'utilisation de l'équipement, certificat de conformité, certificat de garantie et procédures d'exploitation

Schémas électriques, schémas de câblage des bornes, dessins mécaniques, schémas hydrauliques et dessins de fondation de l'équipement

Manuels d'utilisation et certificats de conformité pour les composants clés externalisés
