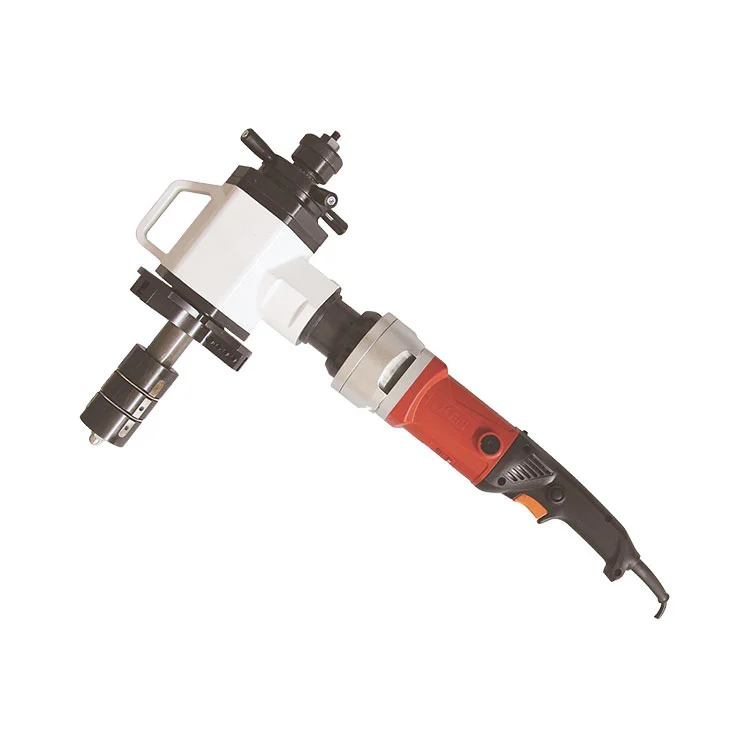

Machine de préparation d'extrémité de tuyau montée sur identification

Cette machine de préparation d'extrémités de tuyaux montée sur ID est développée et fabriquée sur la base d'années d'études de marché. Équipée de mécanismes innovants de réduction, de serrage d'expansion et d'alimentation, l'unité présente une structure robuste et une excellente portabilité. Elle s'adapte à des diamètres de tuyaux de 65 mm à 159 mm, avec une épaisseur de paroi traitable maximale de 15 mm. Largement applicable, la machine permet une coupe et un chanfreinage efficaces pour les tuyaux métalliques tels que l'acier au carbone, l'acier inoxydable et l'acier allié.

Avantages du produit

Compact et pratique

La machine de préparation d'extrémités de tuyaux montée sur ID est conçue pour être légère, facile à transporter et à transporter, et adaptée aux opérations sur site de pipelines de grand diamètre. Le système de serrage à expansion interne sécurise les pièces sans effort. Un réglage rapide est possible avec une seule taille de clé.

Sûr et haut de gamme

Le tuyau reste stationnaire pendant que les outils de coupe tournent pour le biseautage, garantissant ainsi une sécurité opérationnelle élevée. Les coupes usinées sont sans distorsion, sans bavures et toujours propres, parfaitement adaptées aux exigences de soudage de haute qualité.

Puissance polyvalente

Plusieurs options d’alimentation sont disponibles. Les unités motrices avec différentes tensions s'adaptent à diverses conditions régionales ; les versions à moteur prennent en charge les opérations sur le terrain sans alimentation électrique.

Large compatibilité

Prend en charge l'usinage de divers matériaux de tuyaux : plastique, cuivre, laiton, fer, acier au carbone, aluminium, acier de haute qualité, acier inoxydable de qualité supérieure et titane.

Spécifications techniques

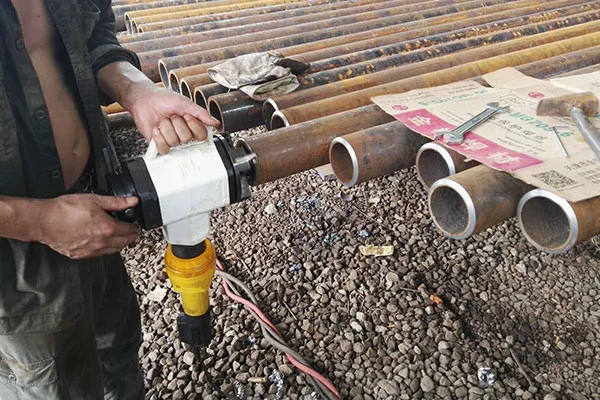

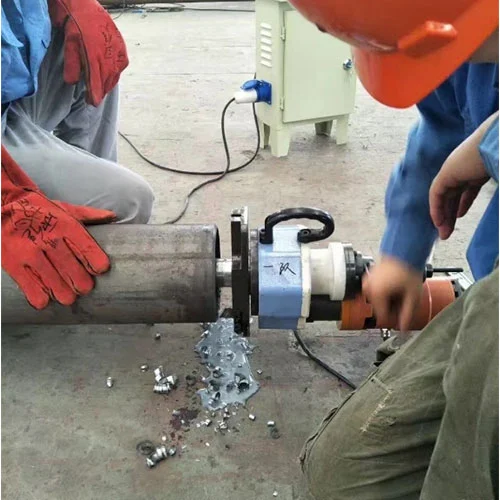

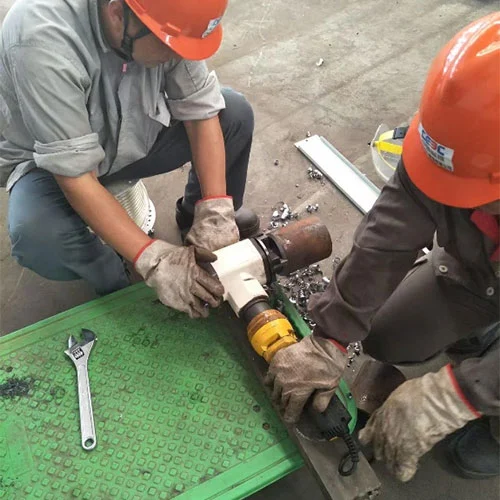

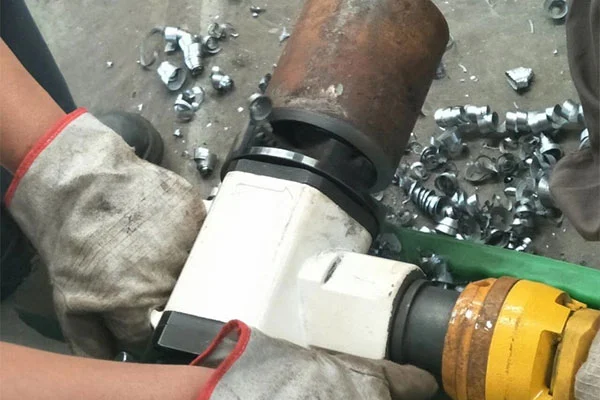

Cas d'ingénierie

Normes techniques

Pour la machine de préparation d'extrémités de tuyaux montée sur ID (conception, fabrication) et ses pièces de rechange, en plus des paramètres et exigences techniques spécifiés dans la spécification, les dernières éditions des normes nationales (GB), des normes industrielles (JB, DL…) et des normes internationales (SI, ANSI, ASME, AWS, API, DIN, ISO) doivent être suivies. Les normes appliquées pour la conception et la fabrication des produits sont énumérées ci-dessous :

Code général pour la construction et l'acceptation de l'installation d'équipements mécaniques GB50231 98

Lignes directrices pour la conception de sécurité des équipements électriques GB4064 1983

Sécurité des machines — Équipement électrique des machines GB 5226.1 2002

Marquage des conducteurs isolés GB4884 85

Code d'acceptation de la qualité de construction des structures en acier GB 50205 2002

Code de conception des structures en acier GB 50017 2003

Norme de fabrication pour la tuyauterie de procédé : ASTM B31.3

Normes internationales (SI, ANSI, AWS, API, DIN, ISO)

Documentation technique

Exigences en matière de documentation

Tous les dessins et documents techniques fournis pour la machine de préparation d'extrémités de tuyaux montée sur ID doivent être conformes aux normes et spécifications internationales ou nationales applicables. Le SI (Système international d’unités) doit être utilisé pour toutes les unités dans le logiciel et les dessins liés à l’équipement de la machine. Toute la documentation doit être fournie en chinois.

Livrables de documentation

Un ensemble de documents complets sur papier, ainsi qu’une copie électronique.

Portée du document

Liste de colisage (y compris les pièces de rechange et accessoires fournis avec l'équipement)

Manuel d'utilisation de l'équipement, certificat de conformité, certificat de garantie et procédures d'exploitation

Schémas électriques, schémas de câblage des bornes, dessins mécaniques, schémas hydrauliques et dessins de fondation de l'équipement

Manuels d'utilisation et certificats de conformité pour les composants clés externalisés

FAQ

Q : Quels sont les principaux paramètres de cette chanfreineuse à expansion interne ?

R : Cette machine de préparation d'extrémité de tuyau montée sur ID peut traiter plusieurs formes de chanfrein telles que le type V, le type I et le type U, qui peuvent répondre pleinement aux exigences de divers processus de soudage et satisfaire les exigences de traitement de chanfrein dans différentes conditions de travail. La plage de diamètres des tuyaux de traitement de l'équipement est de 65 à 159 mm, l'épaisseur maximale de la paroi de traitement peut atteindre 15 mm et la vitesse de rotation de la tête de coupe est de 35 R/min.

Q : Quelles sont les caractéristiques de sa technologie de traitement ?

R : Il adopte un processus complet de travail à froid sans modifier les propriétés du matériau du tuyau. L'avance manuelle de type cliquet offre une efficacité élevée et une qualité d'usinage supérieure. La structure d'expansion interne à connexion rapide permet un montage rapide à n'importe quelle position le long du pipeline.

Q : Quelles pièces peut-il gérer ?

R : Il effectue la coupe et le chanfreinage des tuyaux en acier au carbone, en acier inoxydable, en acier allié et autres tuyaux métalliques. Il permet également une coupe sûre et rapide de tuyaux, d'appareils sous pression et de générateurs de vapeur de diverses spécifications.

Q : Où cette machine est-elle appliquée ?

R : Largement utilisé pour l'installation de tuyaux et les réparations d'urgence dans les secteurs du pétrole, de la pétrochimie, du gaz naturel, de l'alimentation, des chaudières, des produits pharmaceutiques, de l'énergie nucléaire et de la construction de sites. Léger et portable, il présente des avantages exceptionnels pour la découpe sur site de grands diamètres.
