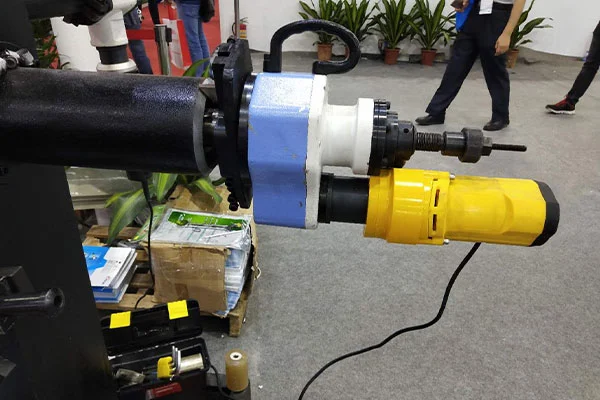

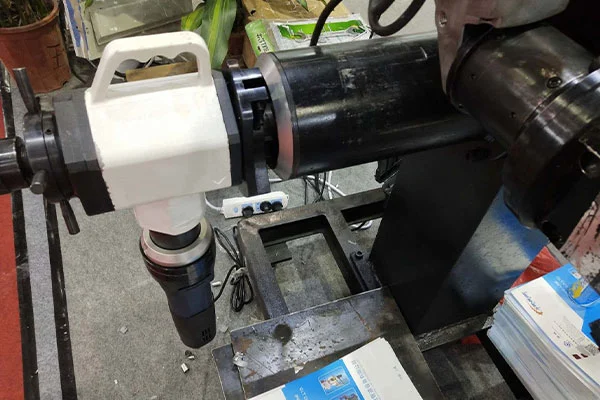

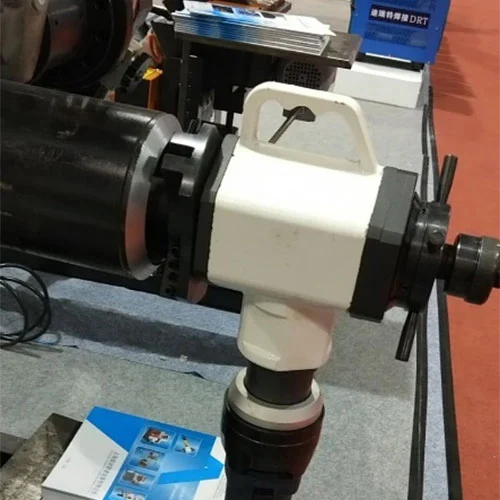

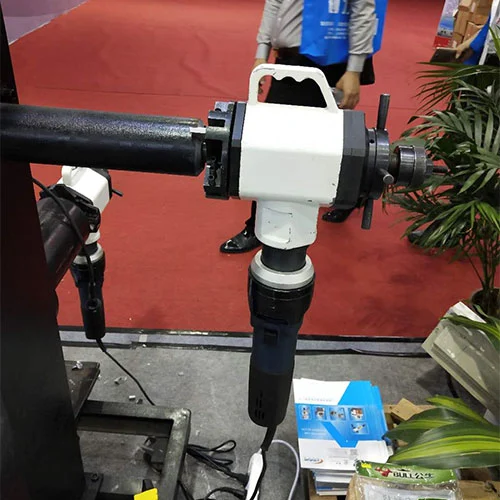

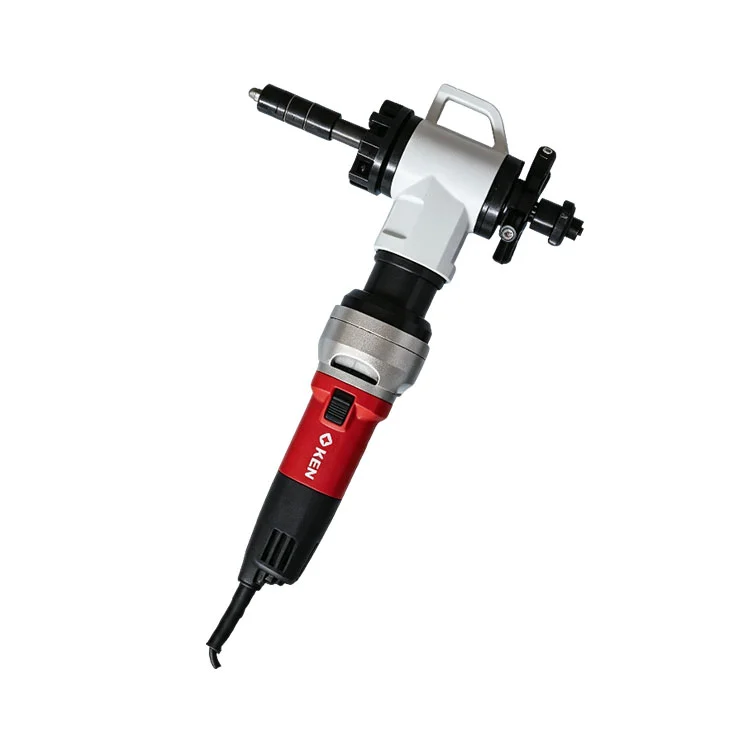

Machine à chanfreiner interne

La machine de chanfreinage interne est un outil de chanfreinage portable développé sur la base d'années d'études de marché et de commentaires pratiques des utilisateurs finaux. Il présente une structure mécanique optimisée, y compris les systèmes de réduction, de serrage et d'alimentation, équilibrant la stabilité opérationnelle avec le besoin de mobilité sur site. Spécialement conçu pour le chanfreinage de tuyaux de grand diamètre sur le terrain, il s'adapte à diverses conditions d'alimentation électrique pour fournir un chanfreinage à froid de haute précision, garantissant ainsi des extrémités de tuyaux propres et sans déformation pour le soudage ultérieur.

Avantages clés du produit

1. Léger et portable

La machine présente une conception légère, offrant des avantages significatifs pour le chanfreinage sur site de tuyaux de grand diamètre. L'ensemble de serrage est convivial, ne nécessitant qu'une clé standard pour le réglage et la fixation ; l'unité peut être rapidement fixée à l'intérieur du tuyau, permettant une utilisation flexible dans des espaces confinés, des sites éloignés et des scénarios de réparation d'urgence.

2. Traitement à froid sûr

La machine fonctionne avec un tube fixe et un outil de coupe rotatif, assurant une sécurité renforcée. La méthode de traitement à froid préserve les propriétés du matériau de base. Les extrémités des tuyaux résultantes sont propres, lisses et exemptes de déformations ou de bavures, répondant pleinement aux exigences de qualité strictes pour un soudage de haut niveau.

3. Options d'alimentation flexibles

L'unité de puissance offre plusieurs configurations, y compris des moteurs avec différentes spécifications de tension et des versions entraînées par moteur. Les modèles entraînés par moteur permettent de poursuivre les opérations de chanfreinage même sur des sites distants sans alimentation externe, surmontant ainsi efficacement les limitations liées à l'alimentation électrique sur site.

4. Large compatibilité matérielle

Capable de traiter une large gamme de matériaux, notamment le plastique, le cuivre, le laiton, le fer standard, l'acier au carbone, l'aluminium, l'acier allié de haute qualité, l'acier inoxydable et le titane. Pour les tuyaux métalliques, il prend en charge divers profils biseautés, tels que le type U, le type V simple et le type J, et peut être personnalisé pour répondre aux exigences spécifiques du processus de soudage.

Principales caractéristiques du produit

1. Serrage externe multipoint

L'équipement se monte via un mécanisme de serrage externe multipoint. Doté d'une structure de connexion rapide intégrée, il permet un positionnement et un assemblage rapides à tout moment le long du tuyau. Le processus simple d'installation et de retrait réduit considérablement le temps d'installation et de mise en service sur site.

2. Alimentation manuelle à cliquet

Utilise un mécanisme d'alimentation manuel à cliquet pour un fonctionnement contrôlé et facile, garantissant un biseautage efficace et des résultats de haute qualité. L'ensemble du processus est une opération de travail à froid, préservant les propriétés physiques du matériau de base du tuyau.

3. Large gamme de diamètres de tuyaux et applications diverses

Prend en charge des diamètres de tuyaux de 16 mm à 600 mm, avec des composants en option disponibles pour répondre à des exigences de taille spécifiques. Au-delà des tuyaux métalliques standard, il convient à la coupe et au chanfreinage des tuyaux, des récipients sous pression et des générateurs de vapeur de diverses spécifications.

4. Polyvalent dans tous les secteurs

Cette machine de chanfreinage interne dessert des secteurs tels que le pétrole et le gaz, la pétrochimie, le gaz naturel, la transformation des aliments, la fabrication de chaudières, les produits pharmaceutiques, l'énergie nucléaire, la construction de sites et le génie civil en général. Il est largement utilisé pour les projets d’installation, de maintenance et de modernisation de canalisations sur site.

Spécifications techniques

Lignes directrices opérationnelles

1. Assurez-vous que le tuyau est bien positionné avant de commencer les travaux. Utilisez la clé fournie pour serrer le mécanisme d'expansion interne, empêchant ainsi l'équipement de bouger pendant le traitement.

2. Sélectionnez l'angle de l'outil de coupe approprié en fonction du matériau du tuyau et du processus de soudage pour garantir le profil de biseau souhaité.

3. Lors de l'utilisation de la version à moteur sur le terrain, assurez-vous d'assurer une ventilation et des précautions de sécurité adéquates. Inspectez régulièrement le réducteur, les mécanismes de serrage et d’alimentation pour garantir un fonctionnement stable et à long terme.

Cas d'ingénierie

Pourquoi nous choisir ?

1. L'excellence technique derrière chaque biseau interne

Fondée en 2012, Xianjin Pipeline a consacré plus d'une décennie exclusivement à la R&D des technologies de découpe à froid et de chanfreinage. Contrairement aux fabricants de machines générales, notre équipe technique de base, composée de 3 ingénieurs senior et 5 ingénieurs intermédiaires, se concentre spécifiquement sur la dynamique mécanique des systèmes de serrage à expansion interne et des mécanismes d'alimentation synchrone multipoints.

2. Construit par un équipement de précision, pour des tuyaux de précision

Nous pratiquons ce que nous prêchons. Nos machines sont fabriquées à l’aide d’équipements de production avancés au sein de notre usine de 1 000㎡. Du traitement thermique de la boîte d'engrenages d'alimentation au meulage de précision du mandrin d'expansion, chaque composant critique est soumis à un contrôle strict du processus. Cette approche « Made by Experts » élimine les problèmes courants tels que les marques de vibration et les secousses d'alimentation, garantissant ainsi l'intégrité du traitement à froid sur laquelle vous comptez.

3. Des certifications qui ouvrent les portes des pipelines mondiaux

La conformité de votre projet est notre priorité. Notre ligne de production adhère strictement aux systèmes de gestion ISO 9001 (Qualité), ISO 14001 (Environnement) et ISO 45001 (Sécurité). Plus important encore, la série de machines détient la certification CE pour l'accès au marché de l'UE et une certification antidéflagrante en option pour les applications pétrochimiques. Ce ne sont pas seulement des logos : ils représentent notre promesse d'une qualité traçable et d'une couverture de responsabilité légale pour vos opérations sur site.

4. Fiabilité éprouvée dans des environnements difficiles

Notre machine à chanfreiner interne n'est pas seulement testée en laboratoire ; c'est éprouvé sur le terrain. Depuis 2012, des milliers d’unités ont été déployées dans des conditions extrêmes, depuis les champs de pétrole du Kazakhstan (-40°C) jusqu’aux centrales électriques à forte humidité d’Asie du Sud-Est. Nous maintenons un stock de pièces de rechange suffisant (prenant en charge des centaines d'unités par an) pour garantir que, que vous soyez à Singapour ou en Russie, vos besoins de remplacement après-vente et de conseils techniques soient satisfaits avec un temps d'arrêt minimal.

5. Personnalisation : nous ne vendons pas seulement des machines, nous résolvons des problèmes

Les modèles standards ne conviennent pas à tout le monde. Parce que nous possédons l’ensemble de la chaîne de R&D et de production, nous proposons une personnalisation non standard OEM/ODM. Besoin d'une rainure spécifique de type J pour un collecteur de chaudière ? Besoin d'une taille de mandrin spéciale pour un micro-tube de 16 mm ? Notre équipe de 8 ingénieurs fournit une consultation technique individuelle pour modifier le rapport de réduction, la profondeur d'alimentation ou la plage de serrage, garantissant ainsi que la machine s'adapte à votre procédure de soudage unique, et non l'inverse.

FAQ

Q1 : Quels types de tuyaux cette machine peut-elle traiter ?

Cette machine de chanfreinage interne multifonctionnelle prend en charge le traitement complet de plusieurs matériaux de tuyaux, notamment les tuyaux en plastique, le cuivre, le laiton, le fer, l'acier ordinaire, l'aluminium, l'acier de haute qualité, l'acier inoxydable et les tuyaux en titane. Il est largement applicable à diverses tâches de chanfreinage et de coupe de tuyaux métalliques et non métalliques pour les projets de pipelines industriels.

Q2 : Quelles formes de rainures l’équipement peut-il traiter ? Peut-il répondre à des exigences de soudage personnalisées ?

La machine peut traiter des rainures standard de type V, de type I et de type U. Il prend également en charge le traitement personnalisé de rainures simples en forme de V et en forme de J conformément aux normes de processus de soudage actuelles des clients. Il peut répondre à différentes exigences de conception de soudage des projets de pipelines pétroliers, chimiques, nucléaires et de chaudières.

Q3 : Quels sont les avantages de la technologie de traitement à froid adoptée par la machine ?

L'équipement adopte une méthode de traitement entièrement à froid sans chauffer le tuyau pendant le fonctionnement. Cela ne modifiera pas les propriétés physiques et la structure du matériau de base du tuyau. L'incision du tuyau traitée est indéformable, sans bavure et propre, ce qui répond pleinement aux normes de qualité de soudage de haute précision des pipelines industriels haut de gamme.

Q4 : La machine à chanfreiner interne est-elle adaptée aux chantiers de construction extérieurs et sans électricité ?

Oui. Cette machine à chanfreiner portable dispose de diverses options de puissance. Il peut être équipé de moteurs de différentes tensions pour une construction électrique conventionnelle, et peut également être personnalisé avec des dispositifs d'entraînement de moteur. Il peut fonctionner de manière stable dans des environnements de terrain sans alimentation électrique, s'adaptant parfaitement à l'installation de pipelines extérieurs et à la maintenance technique d'urgence.

Q5 : Dans quelle mesure l’installation et le fonctionnement sur site de l’équipement sont-ils pratiques ?

La machine présente une structure portable légère et une conception d'installation interne unique à prise rapide. Il réalise un serrage multipoint sur la paroi extérieure du tuyau et peut être installé rapidement à n'importe quelle position du pipeline. Une seule clé standard est requise pour le réglage et la fixation, ce qui permet de gagner considérablement du temps de débogage sur site et d'améliorer l'efficacité de la construction.

Q6 : Quelle est la plage de traitement de cette machine à chanfreiner les tuyaux ?

La plage de diamètres de traitement conventionnels de l'équipement est de 28 mm à 76 mm, avec une épaisseur de paroi de traitement maximale de 15 mm. La gamme de traitement applicable couvre la plupart des canalisations industrielles conventionnelles de petite et moyenne taille, des récipients sous pression et des canalisations de générateurs de vapeur, répondant ainsi aux besoins de traitement quotidiens de la plupart des projets d'ingénierie.
