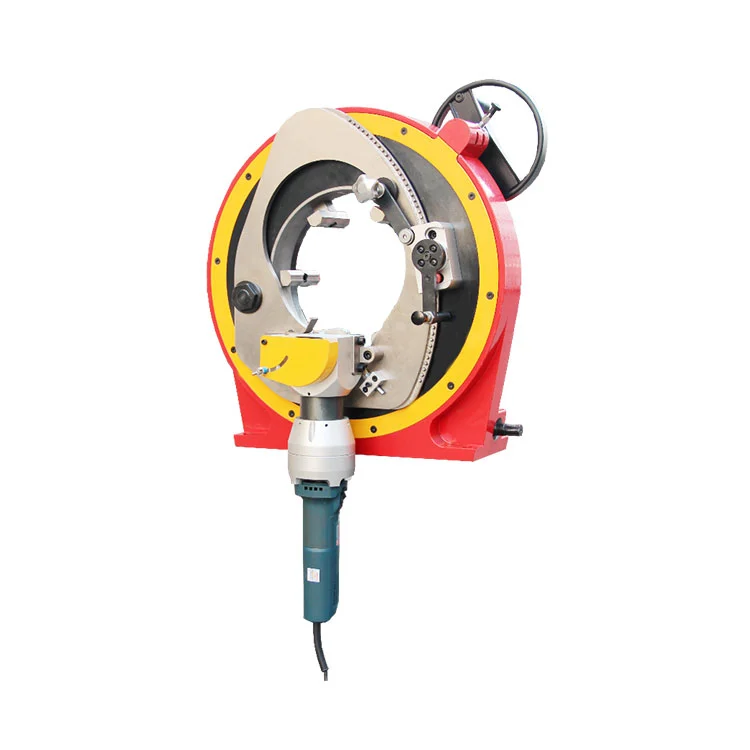

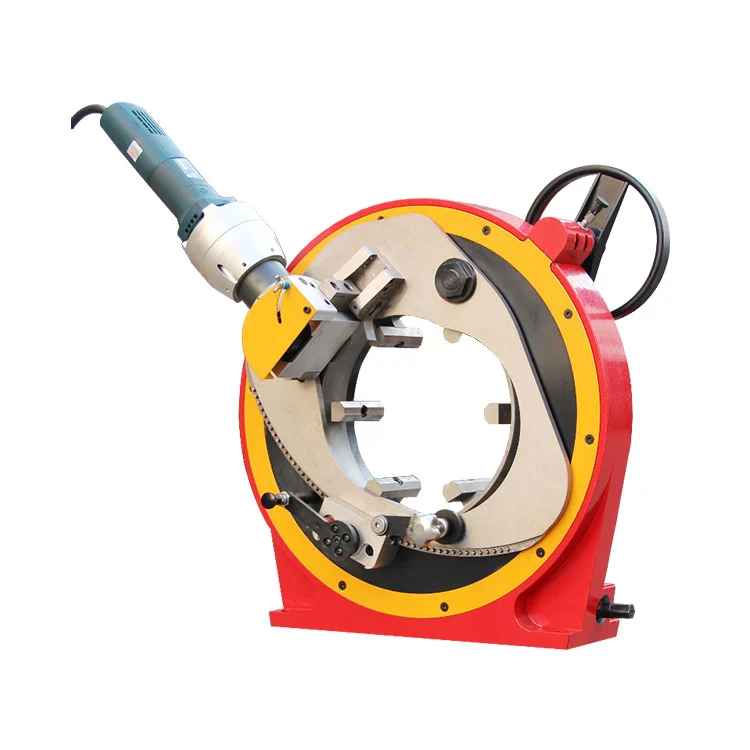

Machine de découpe de tuyaux planétaire légère

Alimentée par un moteur de 1 050 W, la machine de découpe de tubes planétaire légère offre une puissance élevée et produit des surfaces de coupe très perpendiculaires qui répondent aux normes de soudage automatique. Il s'applique aux épaisseurs de paroi de tuyaux allant de 1 mm à 8 mm. Équipé de lames dédiées de la série HSS, également compatibles avec les coupe-tubes allemands +GF+ et français AxxAIR. Fabriquées à partir d'acier à outils de qualité supérieure et d'acier allié au cobalt via des processus spéciaux, les lames peuvent couper divers matériaux métalliques standard.

Principaux avantages du type planétaire

• Large plage de serrage, aucun serrage auxiliaire requis
• Équipement durable ; l'ensemble rotatif principal adopte des roulements sans huile et sans entretien
• Remplacement rapide de la lame pour une utilisation facile
• La lame est positionnée à proximité du point de coupe, permettant l'usinage de tubes courts
• La conception de montage de lame à double tête permet de couper les coudes
• Le serrage multi-mâchoires empêche la déformation du tuyau
• Moteur importé à vitesse réglable
• Mécanisme d'alimentation à rouleaux, moins sujet au blocage des copeaux de fer
• Conception à grand volant pour un fonctionnement flexible

Caractéristiques du produit

Configuration du moteur : vitesse du moteur variable pour s'adapter à différentes épaisseurs de paroi de tuyaux. Équipé d'un refroidissement par air et d'une protection de contrôle de la température pour une longue durée de vie.

Processus de coupe et de biseautage : la lame coupe vers l'intérieur vers l'extérieur à un point optimal. Montez la machine sur l'établi, serrez le tuyau, puis faites tourner l'outil de coupe/chanfreinage une fois pour terminer la coupe ou le chanfreinage. Des outils de chanfreinage planétaires spéciaux sont disponibles pour le chanfreinage des tuyaux.

Serrage et réglage : le serrage multipoint empêche la déformation du tuyau. Le diamètre du tuyau peut être ajusté rapidement en quelques secondes.

Qualité de coupe : Haute circularité des extrémités coupées, répondant aux exigences du soudage automatique.

Spécifications de la lame : Les lames sont remplaçables rapidement. Les lames HSS sont compatibles avec les coupe-tubes allemands GF+ et français AXXAIR CC120. Fabriqué en acier à outils de qualité supérieure et en acier allié au cobalt via des processus spéciaux, adapté à tous les matériaux métalliques standard.

Champ d'application : cette machine de découpe de tuyaux planétaires légère traite l'acier inoxydable, l'acier au carbone, l'acier allié et d'autres métaux. Il est largement utilisé dans les industries pétrochimiques, énergétiques, de la construction navale, du traitement de l’eau, des brasseries, des boissons, des produits laitiers et pharmaceutiques.

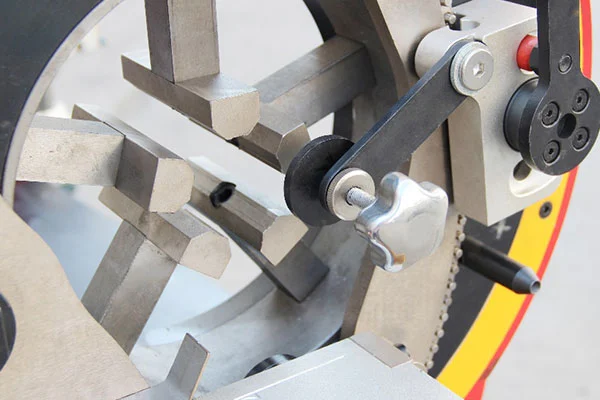

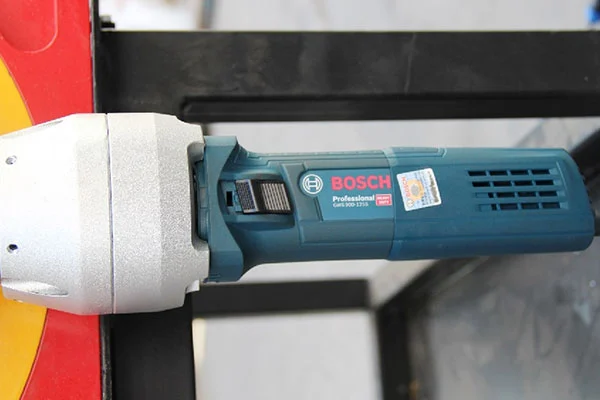

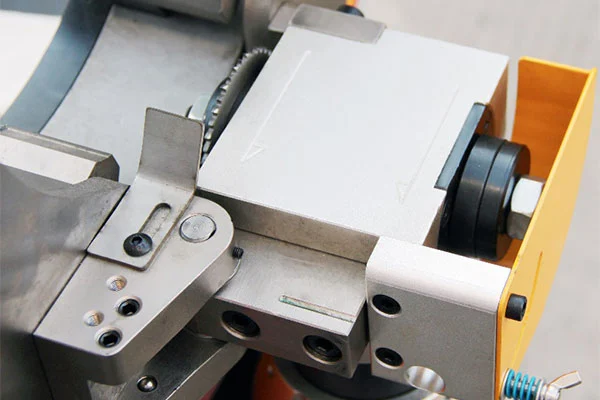

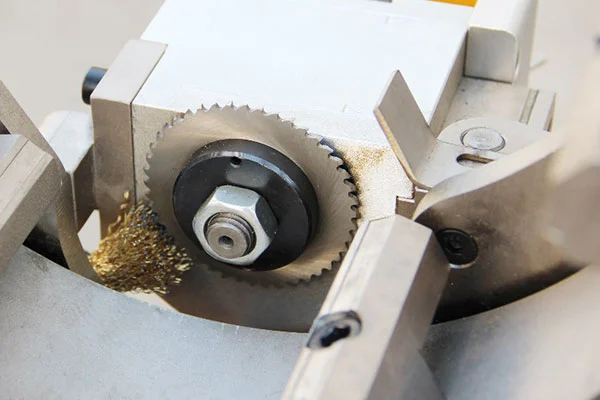

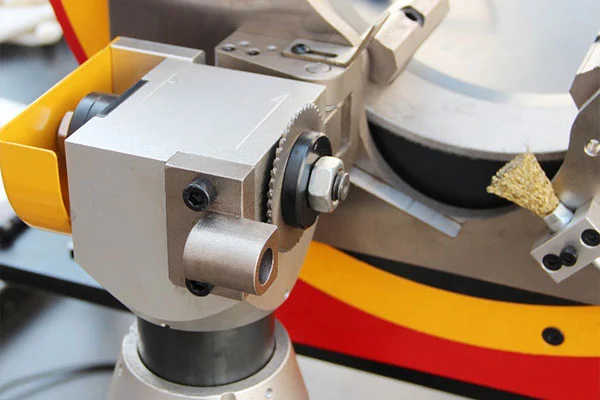

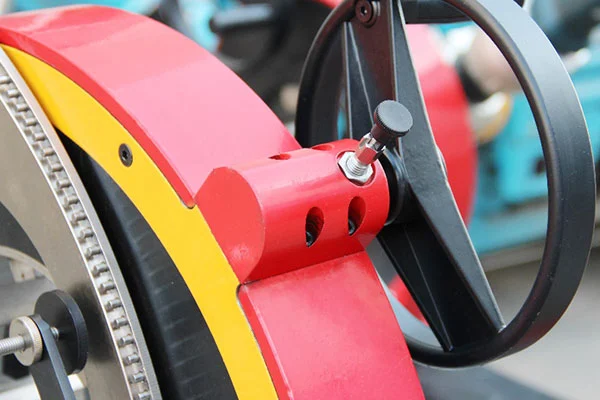

Vue détaillée

Paramètre technique

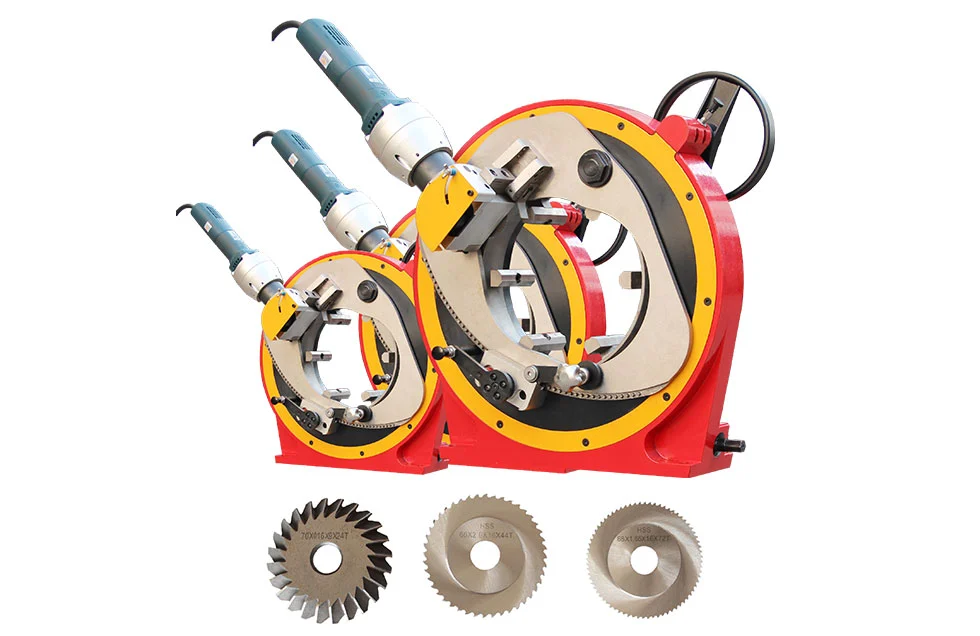

Machine de découpe de tuyaux planétaire légère (X-120T)

Machine de découpe de tuyaux planétaire légère (X-170T)

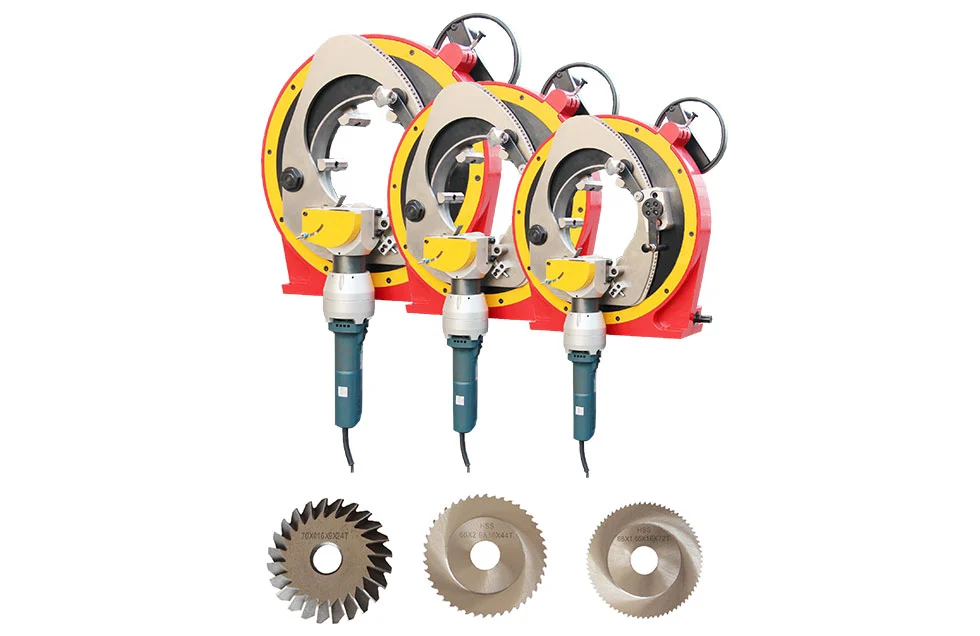

Machine de découpe de tuyaux planétaire légère (X-220T)

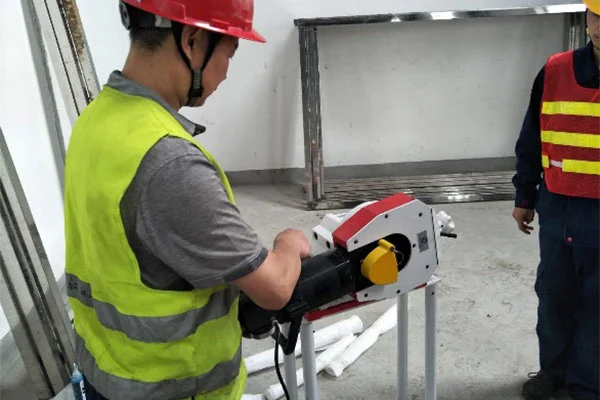

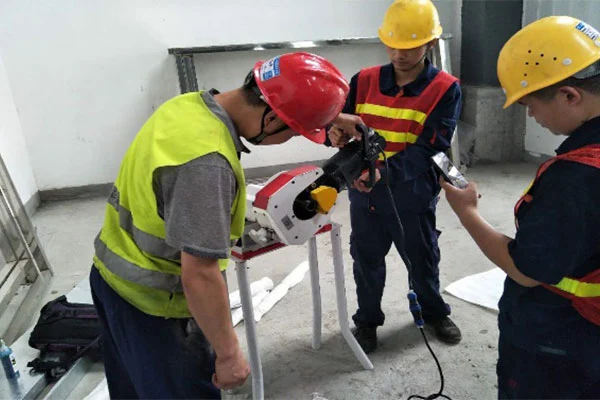

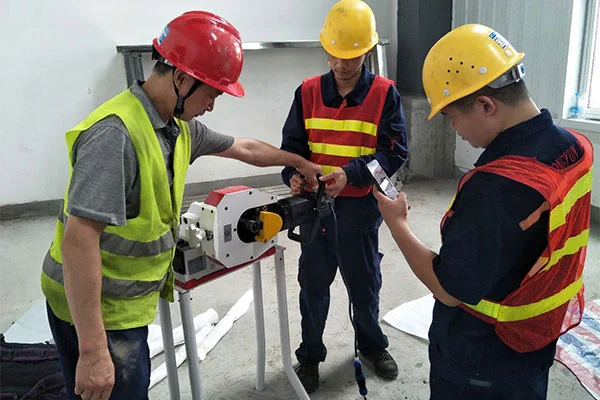

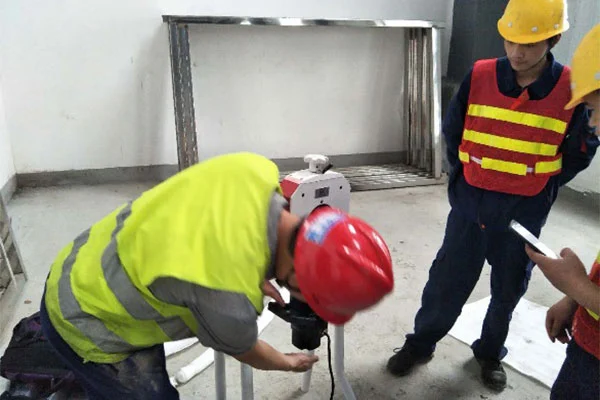

Cas d'application sur le terrain

FAQ

Q : Quelle est la plage d’usinage pour la sélection de modèles de coupe-tubes planétaires ?

R : Cette machine de découpe de tuyaux planétaire légère couvre une large gamme de diamètres de tuyaux. Le modèle X-120T fonctionne pour des diamètres de tuyaux de 13 mm à 120 mm ; X-170T de 20 mm à 170 mm ; X-220T de 60 mm à 220 mm.

Q : Quels sont les principaux avantages de ce coupe-tube planétaire ?

R : La machine de découpe de tubes planétaire légère dispose d'une large plage de serrage sans serrage auxiliaire requis. Le mécanisme de rotation principal adopte des roulements sans huile et sans entretien pour une longue durée de vie. Le serrage multi-mâchoires empêche la déformation du tuyau. Les lames peuvent être remplacées rapidement. La lame se trouve près du point de coupe pour traiter des tuyaux courts, et la conception de la lame à double tête permet une coupe coudée. Équipé d'un moteur importé à vitesse variable, il est doté d'une structure d'alimentation à rouleaux qui résiste au blocage des copeaux de fer et d'un grand volant pour un fonctionnement flexible.

Q : Qu’en est-il de la qualité des coupes finies ? Les extrémités coupées des tuyaux peuvent-elles être utilisées pour le soudage automatique ?

R : Il adopte une coupe planétaire à l'envers en un seul point, offrant des surfaces de coupe très perpendiculaires et sans bavures. Le serrage multipoints empêche le tuyau de se déformer. Les extrémités des tuyaux usinées répondent pleinement aux exigences du soudage automatique.

Q : Quelles sont les caractéristiques des lames correspondantes pour ce coupe-tube ?

R : Équipé en standard de lames dédiées de la série HSS compatibles avec les coupe-tubes allemands +GF+ et français AxxAIR. Fabriquées en acier à outils de qualité supérieure et en acier allié au cobalt via un traitement spécial, ces lames peuvent couper tous les types de matériaux métalliques standard.
