Machine à biseau de coupe à pince externe à entraînement hydraulique de 7,5 kW

Combinée avec le chariot hydraulique standard HB-7.5, la machine de chanfreinage à pince externe à entraînement hydraulique de 7,5 kW forme un système complet de coupe et de chanfreinage de tuyaux. Equipé d'unMoteur de 7,5 kW, une pompe à palettes à cylindrée fixe Yuken et une unité de commande de vanne à cartouche durable et très réactive, ce système est spécialement conçu pour les coupe-tubes hydrauliques et compatible avec les équipements de coupe de tubes de marques nationales et internationales, notammentWACHS, Hytek et Tritoo.

Caractéristiques du produit

Montage rapide divisé, serrage multipoint

Construite avec une structure à anneaux fendus en deux parties, la machine de coupe de biseau à pince externe à entraînement hydraulique de 7,5 kW se fixe directement sur les surfaces extérieures des tuyaux. Une seule configuration effectue à la fois la coupe et le biseautage. L'installation et le retrait rapides sur site permettent une utilisation n'importe où le long du pipeline. Une seule clé standard est nécessaire pour le réglage et le verrouillage sécurisé.

Usinage à froid, profils de biseau polyvalents

Le procédé pur de découpe à froid conserve les propriétés matérielles d'origine du tube. L'outil tourne contre un tuyau stationnaire, ce qui donnecoupes sans distorsion et sans bavureidéal pour le soudage de hautes spécifications. Les géométries de biseau personnalisées sont prises en charge pour divers matériaux de tuyaux.

Compatibilité étendue, applications à large spectre

Couvre les diamètres de tuyauxΦ10-2500 millimètres; sélectionnez le modèle approprié en fonction de la dimension du tuyau. Traite les pipelines, les récipients sous pression et les composants de générateurs de vapeur. Idéal pour les projets pétrochimiques, nucléaires, pharmaceutiques, de chaudières, de transformation des aliments, de construction et de réparation d'urgence, y compris le service sur site hors réseau.

Solutions d'alimentation à haut rendement, portables et fiables

L'alimentation automatique élimine le réglage manuel pour un débit élevé. La construction légère excelle pour l'usinage sur site de gros alésages. Des roulements réglables robustes ainsi que des bagues de base renforcées assurent une stabilité mécanique robuste. Choix de puissance : moteur électrique ou moteur thermique. Le servomoteur avec connecteurs rapides plug-and-play s'adapte aux conditions variées des sites dans le monde entier.

Spécifications techniques

Introduction au chariot électrique à haut rendement de 7,5 kW

Le chariot hydraulique standard HB-7.5 est une unité motrice économique pour les coupe-tubes, soigneusement conçue et fabriquée sur la base d'années d'études de marché et de commentaires complets des utilisateurs.

Alimenté par unMoteur de 7,5 kW, le système adopte une pompe à palettes Yuken à cylindrée fixe et des vannes à cartouche durables et hautement réactives pour le contrôle.

Développé spécifiquement pour les coupe-tubes hydrauliques, le chariot hydraulique standard HB-7.5 est compatible avec les machines de coupe de tubes de marques nationales et internationales, notammentWACHS, Hytek et Tritoo (États-Unis).

Paramètres techniques du véhicule électrique à haut rendement de 7,5 kW

Tableau de sélection de la plage de coupe

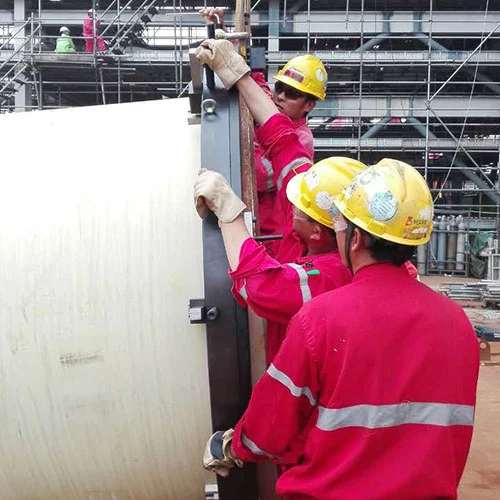

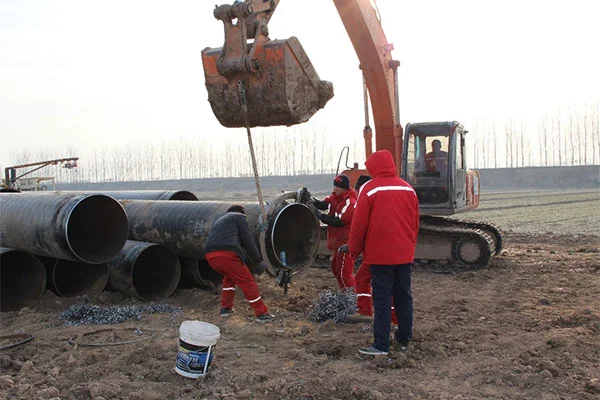

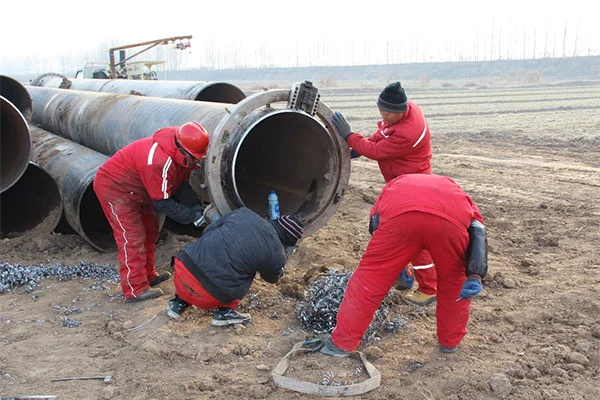

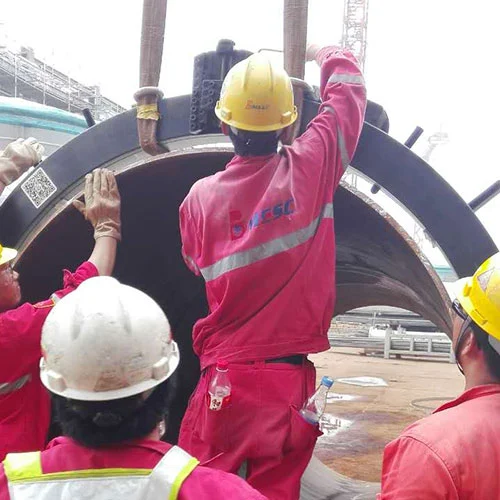

Cas d'ingénierie

FAQ

Q : En quoi consiste le système complet ?

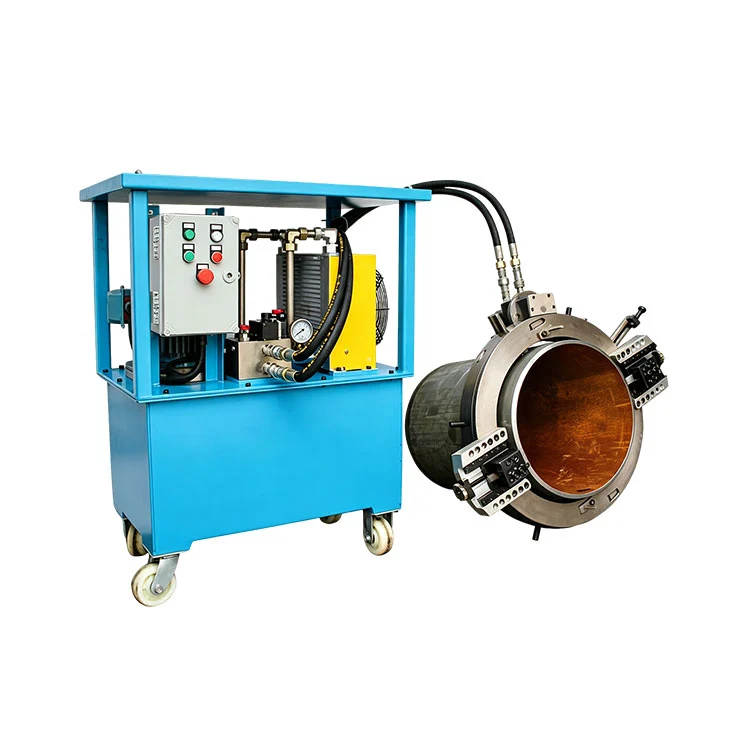

R : Le système complet comprend l'unité principale de la machine de coupe de biseau à pince externe à entraînement hydraulique de 7,5 kW, un chariot hydraulique standard HB-7.5, ainsi que des tuyaux haute pression et des ensembles de raccord rapide. La machine principale effectue le serrage, la coupe et le chanfreinage des tuyaux, tandis que le chariot hydraulique HB-7.5 agit comme une source d'énergie hydraulique autonome pour fournir l'énergie hydraulique à l'unité principale.

Q : Quelles tailles de tuyaux et quels matériaux peuvent être traités ?

R : Il couvre les diamètres de tuyaux deΦ10mm à 2500mmavec sélection du modèle en fonction de la taille réelle du tuyau. Compatible avec les tuyaux en acier au carbone, en acier inoxydable, en acier allié, en cuivre, en aluminium, en titane et certains tuyaux en plastique. Le processus de travail à froid ne modifiera pas les propriétés originales du matériau.

Q : Quels types de niveaux sont disponibles ? Un service personnalisé est-il proposé ?

R : Il prend en chargeProfils en U, simple V, double V et J. Des dimensions non standard et des géométries de biseau spéciales peuvent être réalisées sur mesure sur demande. Des extrémités de tuyaux sans bavures et sans distorsion sont produites et prêtes pour le soudage direct.

Q : Le chariot hydraulique HB-7.5 peut-il fonctionner avec des équipements de coupe de tuyaux d'autres marques ?

R : Oui. Spécialement conçu pour les coupe-tubes hydrauliques, le chariot hydraulique standard HB-7.5 est compatible avec les principales marques nationales et internationales de coupe-tubes hydrauliques, notammentWACHS, Hytek et Tritoo (États-Unis).

Q : Quels sont les scénarios d’application typiques ?

R : En tant qu'unité d'usinage sur site à pince externe, elle est largement utilisée dans les projets pétrochimiques, nucléaires, pharmaceutiques, de chaudières, de traitement de l'eau, de construction navale, de production d'électricité, de construction et de réparation d'urgence, et peut fonctionner dans des conditions de terrain hors réseau.

Adaptabilité de l’environnement d’exploitation

La machine de coupe biseautée à pince externe à entraînement hydraulique de 7,5 kW présente une excellente adaptabilité environnementale et peut fonctionner de manière stable dans diverses conditions de travail normales. Il peut résister à certaines fluctuations de température et d'humidité ainsi qu'à des vibrations mineures, garantissant que des facteurs externes ne nuiront pas à ses performances et à sa durée de vie dans des conditions de fonctionnement normales. Parallèlement, sa conception structurelle, sa sélection de matériaux et ses mesures de protection sont compatibles avec les conditions d'installation sur site pour garantir un fonctionnement sûr et fiable à long terme.

Alimentation :380 V, 50 Hz

Altitude:< 1000m

Température ambiante :0-45°C (fonctionnement en intérieur)

Humidité relative :Humidité relative moyenne quotidienne maximale 90 %

Intensité sismique :Pas supérieur au grade VII
